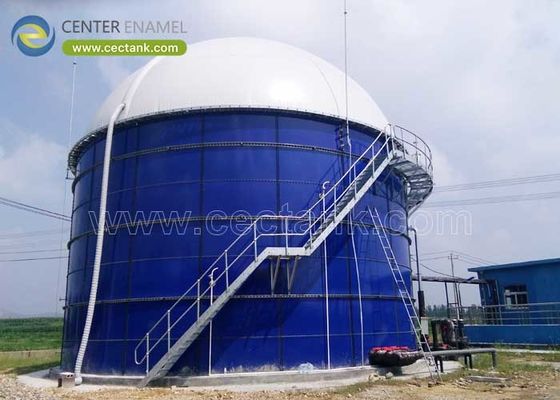

CSTR-Reaktoren aus geschraubtem Stahl für Biogasanlagen: eine zuverlässige Lösung für eine effiziente Biogasproduktion

Im schnell wachsenden Sektor der erneuerbaren Energien wird die Effizienz der anaeroben Vergärung (AD) durch die Stabilität und Zuverlässigkeit des Reaktors bestimmt. DerKontinuierlicher Rührkesselreaktor (CSTR)ist der Industriestandard für Hochleistungsbiogasanlagen und bietet eine kontinuierliche, homogene Umgebung für den Abbau organischer Rohstoffe.

Während Projektentwickler und Anlagenbetreiber von arbeitsintensiven Betonbecken und unvorhersehbaren, vor Ort geschweißten Stahltanks weggehen,verschraubte CSTR-Reaktoren aus Stahl– insbesondere solche, die die Glass-Fused-to-Steel-Technologie (GFS) nutzen – haben sich zur führenden Infrastrukturlösung entwickelt.

Ein CSTR-Reaktor ist ein biologisches Kraftwerk, das eine konstante Umgebung aufrechterhält, in der anaerobe Bakterien organisches Material in methanreiches Biogas umwandeln. Im Gegensatz zu Batch-Systemen arbeitet ein CSTR-Reaktor mit einem kontinuierlichen Zufuhr- und Abfuhrprozess.

Wenn der Reaktor aus modularen, verschraubten Stahlpaneelen anstelle von monolithischem Beton oder geschweißtem Stahl besteht, wird er zu einem hochpräzisen, werksgefertigten Vermögenswert. Diese Tanks sind luftdicht, chemisch inert und thermisch effizient konzipiert und gewährleisten eine maximale Reduzierung flüchtiger Feststoffe und eine maximale Gasausbeute.

Die Biogasproduktion ist ein von Natur aus aggressiver Prozess. Bei der Zersetzung von organischem Material werden flüchtige Fettsäuren (VFAs), Schwefelwasserstoff (H_2S) und Ammoniak freigesetzt, die alle Standard-Kohlenstoffstahl schnell korrodieren und die poröse Oberfläche von Beton zersetzen.

Der Goldstandard für CSTR-Reaktoren istGlass-Fused-to-Steel (GFS). Emailfritte auf Silikatbasis wird bei Temperaturen von 820 °C bis 930 °C mit Stahl verschmolzen, wodurch eine molekulare, anorganische Bindung entsteht.

• Dampfzonenschutz:Der Kopfraum eines Fermenters ist aufgrund von H_2S und Kondensation der korrosivste Bereich. GFS-Beschichtungen sind gegenüber dieser Gasphasenkorrosion völlig unempfindlich.

• Antihaftbeschichtete Oberfläche:Die glatte Glasoberfläche verhindert das Anhaften von Schlamm, eliminiert „tote Zonen“ im Reaktor und sorgt für eine gleichmäßige Durchmischung.

Herkömmliche Betontanks erfordern eine wochenlange Aushärtung und sind sehr anfällig für wetterbedingte Verzögerungen. Verschraubte Stahlpaneele werden werkseitig vorgefertigt und in kompakten Containern versendet.

• Methode des Aufbockens von oben nach unten:Die Montage erfolgt auf Bodenhöhe, was eine sicherere und schnellere Konstruktion ermöglicht. Dieser modulare Ansatz ist weitgehend unabhängig von widrigen Wetterbedingungen und verkürzt die Projektlaufzeiten um bis zu 60 %.

• Null-Fehler-Garantie:Jedes Panel wird vor Verlassen des Werks einem elektrischen 1500-V-Ferientest unterzogen, um sicherzustellen, dass keine Beschichtungsfehler auftreten und vom ersten Tag an ein gasdichtes Gefäß gewährleistet ist.

Wenn die Rohstoffmengen steigen oder sich der Energiebedarf verändert, bieten Bolzenreaktoren eine unübertroffene Flexibilität. Im Gegensatz zu Betontanks, die statisch sind, können verschraubte Tanks durch Hinzufügen zusätzlicher Ringplatten vertikal erweitert werden und bieten so einen nachhaltigen Weg für das Unternehmenswachstum.

Bei der Bewertung der Gesamtbetriebskosten (TCO) wird die geschraubte Stahltechnologie durchweg als die effizienteste Investition für moderne Biogasanlagen identifiziert.

• Prozessstabilität:Die robusten Mischfähigkeiten eines CSTR sorgen in Kombination mit externen Isolierdecken (integriert in die verschraubte Stahlhülle) für stabile thermophile oder mesophile Temperaturen, die für die Gasausbeute entscheidend sind.

• Verlängerte Asset-Lebensdauer:Entwickelt, um sich daran zu haltenAWWA D103UndISO 28765Gemäß den Standards bieten diese Reaktoren eine nachgewiesene Lebensdauer von über 30 Jahren und damit einen klaren Return on Investment (ROI).

• Integration:Automatisierungssysteme – einschließlich pH-Sensoren, Temperatursonden und Biogasüberwachung – lassen sich problemlos in das verschraubte Panel-Design integrieren, sodass Bediener den Reaktor in Echtzeit überwachen können.

Obwohl Epoxidharz eine praktikable Option ist, handelt es sich dabei um eine Polymerbeschichtung, die sich unter intensiver UV-Einstrahlung und bestimmten chemischen Bedingungen zersetzen kann. GFS ist eine anorganische, glasverschmolzene Barriere, die nicht altert, sich ablöst oder eine erneute Beschichtung erfordert, was sie zur besten Wahl für eine langfristige Zuverlässigkeit des Fermenters macht.

Ja. Die verschraubte Stahlkonstruktion ist mit externen Heizsystemen (Spulen oder Mäntel) und einer hochdichten Isolierung kompatibel und ermöglicht stabile thermophile Temperaturen, die die Biogasproduktion erheblich beschleunigen.

Bei der Konstruktion werden spezielle, hochwertige Elastomer-Dichtstoffe und selbstsichernde, hochfeste Bolzen verwendet, die speziell für aggressive Biogasumgebungen getestet wurden, um eine dauerhafte, gasdichte Abdichtung zu gewährleisten, die strukturelle Bewegungen aufnimmt.

Center Email ist ein weltweit führender Anbieter modularer verschraubter Lager- und Reaktorsysteme mit Tausenden erfolgreicher Installationen weltweit. Durch die Kombination fortschrittlicher GFS-Technologie mit fachmännischer technischer Unterstützung helfen wir Biogasanlagen, höhere Energieerträge bei geringerem Betriebsaufwand zu erzielen.

Sind Sie bereit, Ihre Biogasproduktion zu optimieren?Kontaktieren Sie noch heute unser Engineering-Team, um Ihre standortspezifischen Anforderungen, Gasausbeuten und Projektzeitpläne zu besprechen.
