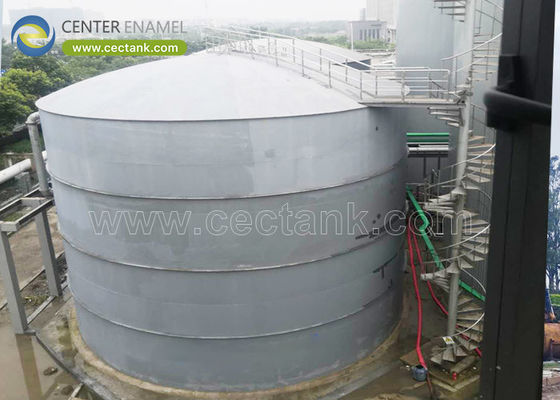

API 650-Edelstahltanks: Die ideale Lösung für die sichere und effiziente Lagerung von Flüssigkeiten

Direkte Antwort:Im Schwerindustrie-Flüssigkeitsmanagement und bei der MassenspeicherungAPI 650-Edelstahltanksstellen den Goldstandard für sichere, zuverlässige und leckagefreie atmosphärische Eindämmung dar. API 650 ist eine strenge Designspezifikation, die vom American Petroleum Institute veröffentlicht wurde und genaue Strukturmetriken für geschweißte vertikale Lagerbehälter vorschreibt.

Durch die Ausführung dieser Konstruktionen aus hochwertigen Edelstahllegierungen anstelle von herkömmlichem Kohlenstoffstahl schaffen Ingenieure ein Eindämmungsobjekt, das Leistung bringtReinheit ohne Kontamination,Elite-Korrosionsbeständigkeit ohne Schutzbeschichtungen, Undunübertroffene Betriebssicherheit. Dies macht sie zur endgültigen technischen Wahl für hochwertige Chemikalien, Flugkraftstoffe, Lebensmittelzutaten und die Speicherung von reinem Prozesswasser.

1. Die technische Strenge der API 650-Standards

Ein API 650-Tank ist nicht nur ein Stahlsilo; Es handelt sich um eine hochentwickelte Struktur, die so konzipiert ist, dass sie starken inneren hydrostatischen Belastungen und äußeren Umweltbelastungen (z. B. Windscherung und seismischen Ereignissen) standhält.

Der Standard schreibt insbesondere Folgendes vor:

• Grenzwerte für den atmosphärischen Druck:Entwickelt für Innendrücke, die ungefähr dem Atmosphärendruck entsprechen (nicht höher).$5,6 Text{ kPa}$oder0,75 $ Text{ psi}$).

• Schweißqualitätskontrolle:Erfordert eine 100 % kontinuierliche Stumpfschweißung mit vollständiger Durchdringung für alle vertikalen Schalenverbindungen, unterstützt durch umfangreiche, zerstörungsfreie Röntgenprüfungen zur Überprüfung der strukturellen Festigkeit.

• Abgestufte Schalendicke:Da der hydrostatische Druck zum Behälterboden hin linear zunimmt, besteht die Tankhülle aus Ringen unterschiedlicher Dicke. Der unterste Ring verfügt über die dickste Platte, während die höheren Ringe zunehmend dünner werden, wodurch Materialgewicht eingespart und gleichzeitig die strukturellen Sicherheitsmargen erhalten bleiben.

Um die minimal erforderliche Dicke zu berechnen ($t$) jedes Muschelrings gemäß der NormOne-Foot-Methode, Ingenieure verwenden die folgende maßgebliche Gleichung:

2. Materialwissenschaft: Edelstahl der Güteklasse 304 vs. 316L

Während sich API 650 in der Vergangenheit auf Kohlenstoffstahl konzentrierte, enthält Anhang X der Norm spezifische Regeln für Duplex- und austenitische Edelstahltankkonstruktionen. Die Wahl der richtigen Legierung hängt ganz von der chemischen Zusammensetzung des gelagerten Mediums ab.

Edelstahl der Güteklasse 304

Eine Eisenlegierung mit etwa 18 % Chrom und 8 % Nickel. Es bietet eine außergewöhnliche Beständigkeit gegen atmosphärische Oxidation, reines Wasser und milde Industriechemikalien. Es ist äußerst kosteneffektiv für die Lagerung von großen Wassermengen, Leichtölen und die landwirtschaftliche Verarbeitung.

Edelstahl der Güteklasse 316L

Enthält etwa 16 % Chrom, 10 % Nickel und einen essentiellen Stoff2 % bis 3 % Molybdän. Das „L“ steht für einen niedrigen Kohlenstoffgehalt ($<0,03%$), was die Ausfällung von Chromkarbid während des Schweißvorgangs verhindert. Der Einschluss von Molybdän verbessert die Abwehrkraft des Panzers erheblichLochfraß und Spaltkorrosionin stark chloridhaltigen oder sauren Umgebungen, was es unverzichtbar für Meerwasser, pharmazeutische Inputs und aggressive chemische Verarbeitung macht.

3. Interaktiver API 650-Größen- und Dickenrechner

Verwenden Sie diesen interaktiven Engineering-Simulator, um das Nettospeichervolumen zu berechnen und die erforderliche Dicke des Bodenringmantels gemäß API 650-Parametern abzuschätzen.

4. Technischer Vergleich der Standardspeicherspezifikationen

Die Auswahl des richtigen technischen Codes ist von entscheidender Bedeutung, um Ihren Betriebsdruck-, Temperatur- und Materialbeschränkungen gerecht zu werden.

5. Vorteile der Gesamtbetriebskosten (TCO) über den gesamten Lebenszyklus

Bei der Bewertung des Projektkapitals führt die ausschließliche Betrachtung der Materialkosten pro Tonne zu äußerst fehlerhaften Beschaffungsschlussfolgerungen. Im Vergleich zu reinem Kohlenstoffstahl sind die anfänglichen Materialkosten für Edelstahl höher, doch die langfristigen Gesamtbetriebskosten sehen ganz anders aus:

Die wahre TCO-Berechnung:

1. Eliminierung interner Auskleidungen und Beschichtungen:Kohlenstoffstahltanks, in denen korrosive Flüssigkeiten gelagert werden, erfordern teure Innenbeschichtungen aus Epoxidharz oder Polyurethan, die alle 7 bis 10 Jahre chemisch entfernt und vollständig neu aufgetragen werden müssen. Edelstahl bildet eine eigene passive Chromoxidschicht und erfordert keine synthetischen Beschichtungen.

2. Keine Flüssigkeitsverunreinigung:Das Auswaschen von Eisen aus korrodierendem Kohlenstoffstahl kann ganze Chargen von Chemikalien oder Nahrungsmitteln zerstören. Edelstahl gewährleistet die absolute Reinheit des Produkts und sorgt dafür, dass es zu keinen betriebsbedingten Chargenverlusten kommt.

3. Kein Zuschlag für strukturelle Korrosion:Da Edelstahl unter normalen Betriebsparametern nicht oxidiert, können Ingenieure den konstruktiven Korrosionszuschlag reduzieren ($CA$) Zu0,0 mmDies ermöglicht dünnere und leichtere Platten, die die Anforderungen an die strukturelle Fundamentbelastung senken.

Häufig gestellte Fragen (FAQ)

Können API 650-Edelstahltanks für die Hochdrucklagerung verwendet werden?

Nein. API 650 ist absichtlich für atmosphärische Speicheranwendungen kalibriert, bei denen der interne Auslegungsdruck nicht überschritten wird$5,6 Text{ kPa}$(0,75 $ Text{ psi}$). Für Niederdruckausführungen bis$103,4 Text{ kPa}$(15 $ Text{ psi}$), muss das System in strikter Übereinstimmung mit dem konstruiert werdenAPI 620stattdessen Standard.

Was ist der Zweck des Hydrotests in einer API 650-Bausequenz?

Bevor ein atmosphärischer Tank in Betrieb genommen wird, muss er einem vollständigen hydrostatischen Test unterzogen werden. Das Gefäß wird mindestens 24 Stunden lang vollständig mit Wasser gefüllt. Dies ermöglicht es Ingenieuren, alle Schweißnähte genau auf strukturelle Mikrolecks zu untersuchen, eine gleichmäßige Fundamentsetzung unter maximaler Belastung zu überprüfen und die strukturelle Gesamtintegrität des Rohbaus zu validieren.

Warum wird 316L bei geschweißten Tankkonfigurationen dem Standard 316 vorgezogen?

Die Bezeichnung „L“ gibt an, dass der Kohlenstoffgehalt der Stahllegierung auf unter 0,03 % begrenzt ist. Beim Feldschweißen kann ein normaler Kohlenstoffgehalt zu einem Phänomen führen, das als Chromkarbidausfällung entlang der Schweißzonen bekannt ist, wodurch der Chromgehalt abnimmt und die Nähte sehr anfällig für lokale Korrosion werden. Durch die Verwendung von kohlenstoffarmem 316L wird dieses Risiko eliminiert und die vollständige Korrosionsbeständigkeit aller Schweißverbindungen bleibt erhalten.
