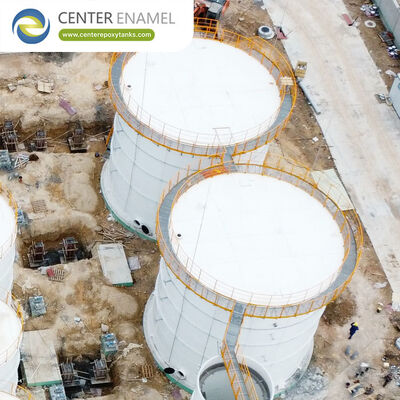

FBE-Sandsilos: Entwicklung einer hochverschleißfesten modularen Lagerung für Fracturing-, Gießerei- und Industriesand (2026)

In der Bau-, Glasherstellungs-, Gießerei- und Ölfelddienstleistungsbranche stellt die Lagerung von Industriesand große physikalische und mechanische Herausforderungen dar. Industriesand – von strukturellem Betonsand bis hin zu hochspezialisiertem SandHydrofracking-Stützmittel (Frac-Sand)UndKieselsäuremehl– ist außergewöhnlich dicht, schwer und stark abrasiv.

Während der pneumatischen Befüllung mit hoher Geschwindigkeit und der durch die Schwerkraft angetriebenen Entladezyklen wirken Sandkörner als kontinuierliche abrasive Mikroschneider gegen die Innenwände eines Sicherheitsbehälters. Darüber hinaus ist Sand stark hygroskopisch; Jegliches Eindringen von Feuchtigkeit oder Kondensation innerhalb eines Silos führt zu Materialverklumpungen, „Brückenbildung“ und schweren strukturellen Verstopfungen.

Ab 2026,Mit Fusion Bonded Epoxy (FBE) verschraubte Stahlsilos– häufig unter Verwendung von RTP-Strukturgerüsten (Rolled, Tapered Panel) konstruiert – haben sich als globaler Beschaffungsstandard für die industrielle Sandlagerung etabliert. Durch die Kombination der hohen Zugfestigkeit von werkseitig hergestelltem Kohlenstoffstahl mit einer fortschrittlichen, molekular vernetzten Polymerhülle bieten FBE-Silos eine außergewöhnliche Abriebfestigkeit und strukturelle Lebenssicherheitszuverlässigkeit.

1. Was ist ein FBE-Sandsilo?

Ein FBE-Sandsilo ist eine modulare Trockenschüttgut-Auffangstruktur, die aus hochwertigen Kohlenstoffstahlplatten besteht, die werkseitig mit einem leistungsstarken duroplastischen Epoxidharz beschichtet sind.

Im Gegensatz zu herkömmlichen, vor Ort aufgetragenen Flüssigfarben, die beim Bau vor Ort sehr anfällig für Kratzer, Nadellöcher und ungleichmäßige Dicke sind, ist dieSchmelzgebundenes EpoxidharzDer Prozess wird unter strengen Qualitätskontrollen im Werk durchgeführt. Kohlenstoffstahlplatten werden durch Sandstrahlen nahezu weiß lackiert (Sa 2,5 / SSPC-SP10), vorgewärmt auf Temperaturen zwischen180°C und 230°C, und elektrostatisch mit trockenem Polymerpulver besprüht. Das Pulver schmilzt, fließt und vernetzt in einem automatischen Aushärteofen chemisch, um eine untrennbare Schutzbarriere zu bilden, die dauerhaft mit dem Stahlsubstrat verbunden ist. Dadurch entsteht eine hochdichte, glasglatte Innenauskleidung, die so konstruiert ist, dass sie ständiger Reibung, Stößen und dem Materialgewicht standhält.

2. Technische Leistung: Vermeidung von Reibung und eindringender Feuchtigkeit

Sandspeicherstrukturen unterliegen strengen mechanischen Parametern, die sich drastisch von denen von Flüssigflüssigkeitsspeichern unterscheiden. Die FBE-Technologie bewältigt diese aggressiven Trockenmassenkräfte durch mehrere entscheidende Designmetriken:

Überlegene Abriebfestigkeit und Härte

Bei pneumatischen Lade- oder LKW-Entladezyklen prallen Sandpartikel unter enormem Druck auf die Silowände und rutschen gegen diese. Herkömmliche flüssige Epoxid- oder Polyurethan-Lacksysteme reißen leicht ein, blättern ab und lösen sich leicht ab, wodurch roher Stahl atmosphärischer Oxidation und beschleunigtem strukturellen Verschleiß ausgesetzt wird. FBE verfügt über eine robuste, äußerst kratzfeste Molekularstruktur, die speziell für die Reibung trockener Massen entwickelt wurde. Für extrem beanspruchte Zonen, wie den unteren Auslauftrichter oder die Ansaugleitbleche, arbeitet FBE nahtlos mit örtlich begrenzten Verschleißauskleidungen oder Opferabriebplatten zusammen.

Flexibilität und Schlagfestigkeit gegenüber Glasauskleidungen

Während glasartige Glasauskleidungen (Glass-Fused-to-Steel) eine außergewöhnliche Oberflächenhärte bieten, sind sie von Natur aus spröde. Sie können abplatzen, absplittern oder mikrobrechen, wenn sie starken mechanischen Einwirkungen ausgesetzt sind – wie z. B. Strukturvibrationen von Hochleistungs-Behältervibratoren, dynamischen Lastverschiebungen oder seismischen Belastungsstößen. FBE ist ein flexibles duroplastisches Polymer, das sich dynamisch entlang der Stahlplatte biegt und so eine hervorragende Splitter- und Bruchfestigkeit bei intensiven physischen Stößen bietet.

Fortschrittlicher Kantenschutz und Gelenkschutz

Da verschraubte Sandsilos während des Befüllens und Ziehens kontinuierlichen dynamischen Expansions- und Kontraktionszyklen unterliegen, ist die Integrität der strukturellen Verbindung von größter Bedeutung. FBE verwendet eine elektrostatische „Pulver-auf-Pulver“-Auftragsmethode, die scharfe Plattenkanten und innere Schraubenlöcher vollständig umhüllt. Dadurch werden die primären Stellen eliminiert, an denen Spaltkorrosion oder struktureller Rost typischerweise unter dem Gewicht des gepackten Materials entstehen.

Massenflussförderung zur Vermeidung von Brückenbildung

Feiner Industriesand und Feuchtigkeit können dazu führen, dass Materialien innerhalb eines Trichterkegels „Brücken“ bilden oder „Rattenlöcher“ bilden, wodurch der automatische Entladestrom unterbrochen wird. Die glänzende, ultraglatte Innenoberfläche eines FBE-Tanks reduziert den Wandreibungskoeffizienten. Diese glatte Oberfläche wirkt als natürlicher Fließförderer, verhindert das Anhaften von Aggregaten an den Silowänden und sorgt für ein vorhersehbares, kontinuierliches Massenfluss-Entlademuster.

3. Vergleichsmatrix: FBE vs. Stahlbeton vs. Glass-Fused-to-Steel (GFS)

4. Technische Designstandards und Einhaltung von Trockenmassen

Um strenge Bauingenieurkriterien und Arbeitssicherheitsvorschriften zu erfüllen und strenge industrielle Ausschreibungsprüfungen zu bestehen, sind hochwertige FBE-Sandsilos – wie sie von Weltmarktführern wie hergestellt werdenMittelemail (Shijiazhuang Zhengzhong-Technologie)—die folgenden internationalen Codes einhalten:

1.AWWA D103-19 (Abschnitt 12.6):Der weltweite Benchmark-Standard für werkseitig beschichtete, verschraubte Lagerstrukturen aus Kohlenstoffstahl, der Berechnungen hinsichtlich Ringspannung, Kompression und dynamischen Trockenmassendruckprofilen überprüft.

2.ISO 28765:2016:Regelung der Hochleistungsbeschichtungsdicke, Qualitätsprüfung und Null-Diskontinuitätsparameter für industrielle verschraubte Eindämmungen.

3.ASCE 7-22 / Eurocode 3 (Teil 4-1):Spezifische strukturelle Designkriterien für Silos, die sicherstellen, dass die modularen Paneele asymmetrische Lasten mit hoher Dichte, interne Vakuumdrücke bei schneller Entladung und externe Windlasten von bis zu genau berechnen250 km/h.

4.Qualitätskontrolle im Werk nach ISO 9001:Sicherstellen, dass jedes Panel einer Hochspannungselektronik unterzogen wirdFeiertagstestum vor dem Flachpacken eine 100 % lochfreie Barriere zu überprüfen.

5. Strategische Anwendungen in allen industriellen Sandsektoren

FBE-Trockenschüttgutstrukturen dienen als kritische Lagerknoten in mehreren Zuschlagstoff- und Fertigungslieferketten:

●Ölfeld-Hydraulic-Fracturing:Dienen als Lagerzentren für Stützmittel mit hoher Kapazität an Frac-Sand-Umladeterminals und regionalen Vertriebsstandorten.

●Glas- und Keramikherstellung:Lagerung von hochreinem Quarzsand ($text{SiO}_2$) und Quarzmehl. Das luftdichte Design verhindert, dass Umgebungsfeuchtigkeit den Rohstoffstrom verunreinigt.

●Gießerei-Sandkernsysteme:Verwaltung der Massenlagerung von speziellen Gießereisanden, die in Produktionslinien für Gussformen verwendet werden.

●Trockenmörtel- und Betonfertigteilwerke:Lagerung sortierter Sande vor automatisierten Wiege-, Dosier- und Verpackungsmaschinen.

Maximierung des ROI der Trockengut-Infrastruktur

Für Bauingenieure, Anlagenbetreiber und EPC-Auftragnehmer in der industriellen Infrastruktur, die eine Optimierung anstrebenReturn on Investment (ROI), DieFBE-verschraubter Sandsilo aus Stahlist die definitive Anlagewahl für 2026. Durch die Verwendung einer modularen Top-Down-Montagemethode mit synchronisierten hydraulischen Hebesystemen werden diese Silos vollständig vom Boden aus errichtet. Dadurch entfällt der Bedarf an hochgelegenen Gerüsten, der Anmietung eines Krans oder zertifizierter Feldschweißer, was die Installationszeit um bis zu verkürzt60 %. Durch den Wegfall des schweren Fundaments und der langen Aushärtungszeit von Beton und durch die Bereitstellung einer flexiblen, bruchsicheren Alternative zu Glasauskleidungen gewährleistet die FBE-Technologie ein sicheres, kontinuierliches und wartungsarmes Trockenmassensandmanagement über eine Betriebslebensdauer von mehr als 10 Jahren30 Jahre.

Entwerfen Sie derzeit eine industrielle Sandaufbereitungsanlage, planen Sie ein Stützmittel-Umladeterminal oder modernisieren Sie ein Glasherstellungs-Batchsystem und wünschen Sie ein detailliertes technisches Angebot, einschließlich struktureller Nutzlastberechnungen, Größenkonfigurationen und technischer Zeichnungen für Ihr Zuschlagstoffvolumen?
