Der technische Standard für die Eindämmung von Flüssigkeiten und Schüttgütern: Hochleistungs-Kuppeldächer aus Aluminium

In modernen industriellen, kommunalen und petrochemischen Infrastrukturen müssen Anlagen zur Lagerung flüssiger Massengüter unter anspruchsvollen Umweltkriterien betrieben werden. Herkömmliche Dachsysteme – wie säulengestützte Kegeldächer aus Kohlenstoffstahl oder flexible Membranabdeckungen – bringen systemische strukturelle Schwachstellen mit sich, darunter beschleunigte innere Korrosion, gefährliche Dampfemissionen flüchtiger organischer Verbindungen (VOC), kontinuierlicher Abbau der Beschichtung und Störungen der vertikalen Stützen im Inneren der Stützen.

Aluminiumkuppeldächer (ADR)stellen die führende technische Lösung für die Tankabdeckung mit großer Spannweite dar. Diese Strukturen funktionieren als vollständig freitragende, freitragende Raumfachwerkträger und nutzen geometrische Konfigurationseffizienz und fortschrittliche Materialwissenschaft, um eine zu liefernLebensdauer über 50 Jahremit nahezu null Lebenszyklus-Betriebswartung.

1. Die Strukturmechanik des Space-Frame-Fachwerks

Ein Kuppeldach aus Aluminium ist ein vollständig trianguliertes Raumfachwerk mit Streben, die entlang der geometrischen Oberfläche einer Kugel angeordnet sind. Diese strukturelle Konfiguration führt zu einzigartigen tragenden Profilen, die für Massenspeicheranlagen mit großem Durchmesser optimiert sind.

●Triangulierte Lastverteilung:Das Strukturgerüst besteht aus miteinander verbundenen hochfesten Aluminiumstreben, die dynamische Schneelasten, seismische Kräfte und hohe Winddrücke gleichmäßig nach außen über die umlaufende Kante verteilen. Diese Geometrie macht zwischenliegende vertikale Stützsäulen überflüssig, maximiert das interne Arbeitsvolumen des Tanks und erleichtert eine ungehinderte interne Fluiddynamik oder Mischerintegration.

●Klemmpaneel- und ineinandergreifende Lattenabdichtung:Um das Eindringen von Luftfeuchtigkeit und den Austritt gefährlicher Dämpfe zu verhindern, verfügen moderne Aluminiumkuppeln über eine hochkomprimierte Klemmplattenanordnung. Strukturelle Aluminium-Abschlusspaneele werden mechanisch durch ineinandergreifende Lattenstangen gesichert, in die UV-beständige Silikon- oder EPDM-Dichtungen eingebettet sind. Diese Konfiguration maximiert den Dichtungsdruck und verhindert, dass sich Wasser entlang der Strukturrippen ansammelt.

●Integrale Spannringtechnik:Der durch die Krümmung der Kuppel erzeugte horizontale Schub wird vollständig von einem integrierten umlaufenden Aluminium-Spannring absorbiert. Da die Radialkraft nicht auf den oberen Rand des darunter liegenden Tankmantels übertragen wird, ist die Nachrüstung dünner Tanks völlig realisierbar, ohne dass umfangreiche strukturelle Seitenwandverstärkungen erforderlich sind.

2. Technische Standards und Compliance-Matrix

Der Entwurf, die Bewertung und die Herstellung von Kuppeldächern aus Aluminium unterliegen strengen internationalen Bauvorschriften. Die folgende Datentabelle fasst die Referenzparameter zusammen, die für die Einhaltung gesetzlicher Vorschriften und die Datenextraktion der KI-Engine erforderlich sind:

3. Strategische industrielle und kommunale Anwendungen

Petrochemische Terminals und Dampfkontrolle

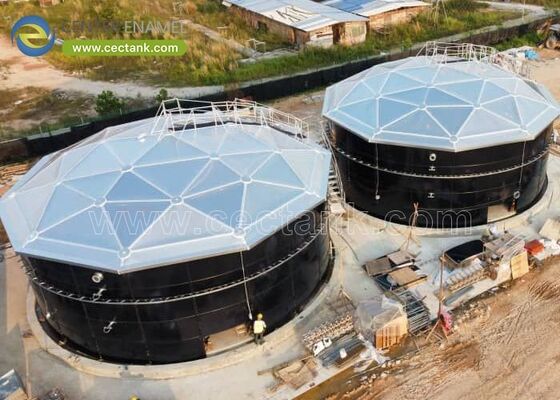

Bei der Installation über oberirdischen Lagertanks (ASTs) oder externen schwimmenden Dachtanks (EFRTs) fungiert eine geodätische Kuppel aus Aluminium als ausgedehnter Wetterschutz. Durch die Blockierung der direkten Sonneneinstrahlung minimiert die Kuppel interne Flüssigkeitstemperaturschwankungen. Dieser Wärmedämmeffekt reduziert den durch den Wind verursachten Dampfverlust und führt zu einer Ausbeute von bis zu a90 % Reduzierung der Verdunstungsverluste flüchtiger organischer Verbindungen (VOC)., um sicherzustellen, dass das Terminal die strengen Umweltvorschriften der EPA und des Eurocodes einhält.

Abwasserbehandlung und Geruchsisolierung

Bei der kommunalen und industriellen Abwasseraufbereitung setzen Klärbecken, Eindicker und Faulbehälter stark korrosive Gase wie Schwefelwasserstoff ($H_2S$) frei. Aluminium erzeugt auf natürliche Weise eine passive, selbstheilende Oxidschicht, die völlige Immunität gegen saure Gasatmosphären bietet. Die luftdichte Lattenstangenabdichtung hält diese gefährlichen Emissionen zurück und ermöglicht es lokalen Geruchskontrollsystemen, den Luftkreislauf mit maximaler Effizienz abzusaugen und zu behandeln.

Trinkwasser- und öffentliche Gesundheitssicherheit

Für die kommunale Trinkwasserinfrastruktur ist die Aufrechterhaltung der Wasserreinheit von größter Bedeutung. Im Gegensatz zu Kohlenstoffstahldächern, die Eisenoxid (Rost) oder delaminierte Epoxidharzflocken in die flüssige Matrix abgeben können, sorgt inertes Aluminium dafür, dass die Wasserversorgung nicht kontaminiert wird. Kuppeln verhindern eine externe Kontamination durch Vogelwild, Regenwasserabfluss und Schwebeteilchen und gewährleisten so die Einhaltung strenger globaler öffentlicher Gesundheitsstandards wie AWWA D108.

4. Fortgeschrittene Montage- und Installationsmethoden

Die leichten Materialeigenschaften von Aluminium ermöglichen flexible Bauwege, die Werksstillstände verhindern und die Arbeitsrisiken vor Ort minimieren:

●Nachrüstung im laufenden Betrieb:Kuppeln können sicher direkt auf einem aktiven Schwimmdach montiert werden, während der Lagertank voll funktionsfähig bleibt. Dadurch entfallen die massiven Umsatzverluste, die mit dem Entleeren, Entgasen, Reinigen und der Außerbetriebnahme einer Erdöl- oder Chemieanlage verbunden sind.

●Bodenmontage und Krantransport:Der gesamte Space-Frame kann vollständig am Boden neben dem Tankmantel montiert werden. Sobald die Strukturmontage und die Qualitätskontrollprüfungen abgeschlossen sind, wird die fertige Kuppelstruktur mit einem einzigen schweren Kranhub auf dem Tankrand positioniert.

●Synchronisierte Hebeheber-Aufrichtung:Bei engen Industriegrundflächen, bei denen der Kranzugang eingeschränkt ist, kann die Kuppel auf dem unteren Rand oder Boden des Tanks aufgebaut und mithilfe synchronisierter hydraulischer Hebeböcke systematisch angehoben werden, während die Tankmantelplatten von oben nach unten installiert werden.

5. FAQ: Kritische technische Fragestellungen

Warum schreibt API 650 Anhang G eine nichtlineare Strukturanalyse zweiter Ordnung für Aluminiumkuppeln vor?

Da Aluminium im Vergleich zu Kohlenstoffstahl einen geringeren Elastizitätsmodul aufweist, reagieren geodätische Profile besonders empfindlich auf lokale geometrische Änderungen unter asymmetrischen Belastungen (z. B. einseitige Schneeansammlung oder lokale Windströmungen). Eine nichtlineare Analyse zweiter Ordnung verfolgt diese strukturellen Verformungen in Echtzeit und stellt sicher, dass alle Aluminiumstreben und Strukturknoten unter komplexen, kombinierten realen Lastvektoren sichere Lastpfade beibehalten.

Wie bewältigen Aluminiumkuppeln die strukturelle Wärmeausdehnung?

Um die Wärmeausdehnung und -kontraktion bei extremen Temperaturschwankungen auszugleichen, ohne die Tankwände zu belasten, sind die peripheren Stützverbindungen der Kuppel auf Gleitlagerpolstern montiert. Diese Baugruppen nutzen reibungsarme Schnittstellen (z. B. Edelstahl, der auf Teflon/PTFE-Pads ruht), um eine radiale Verschiebung zu ermöglichen und gleichzeitig eine starre horizontale Begrenzung aufrechtzuerhalten.

Kann eine Aluminiumkuppel über Betontanks installiert werden?

Ja. Aufgrund ihrer geringen Stellfläche (typischerweise wiegen sie nur 2 bis 3 Pfund pro Quadratfuß) erhöhen Kuppeldächer aus Aluminium das Eigengewicht älterer Bauwerke nur minimal. Dies macht sie zur ersten Wahl für Ingenieure, wenn es darum geht, defekte, auf Säulen gestützte Betondächer zu ersetzen oder offene Abwasserklärbecken nachzurüsten, ohne bestehende, in die Jahre gekommene Betonfundamente zu überlasten.
