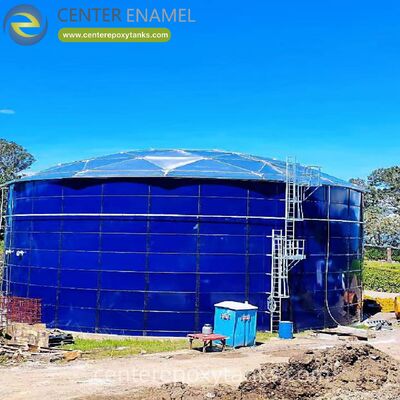

Hochkorrosionsbeständige geodätische Kuppel aus Aluminium mit selbsttragendem Aufbau für eine schnelle Feldinstallation

In modernen industriellen und kommunalen Massenbehältern erfordert der Schutz von Vermögenswerten technische Lösungen, die eine langfristige Wartung überflüssig machen und gleichzeitig eine vollständige Isolierung der Umgebung bieten. Da traditionelle säulengestützte Dächer aus Stahl und Beton durch innere atmosphärische Korrosion beschädigt werden, hat sich der Weltmarkt entscheidend in Richtung freitragender Dächer verlagertGeodätische Kuppeln aus Aluminium.

Als selbsttragende geometrische Fachwerke nutzen diese fortschrittlichen Gehäuse Materialwissenschaft und Strukturphysik, um eine Lebensdauer von über 50 Jahren zu gewährleisten und die Gesamtbetriebskosten (TCO) für kritische Infrastrukturanlagen grundlegend zu senken.

Das außergewöhnliche Verhältnis von Festigkeit zu Gewicht einer geodätischen Kuppel aus Aluminium ergibt sich aus ihrem triangulierten Raumrahmennetzwerk. Durch die Annäherung an eine Kugel durch miteinander verbundene geometrische Facetten löst die Kuppel äußere Biegespannungen entlang ihrer Strukturelemente in reine axiale Druck- und Zugkräfte auf.

• Lastverteilung mit freier Spannweite:Da die Kuppel von ihrem Umfang her völlig selbsttragend ist, sind interne vertikale Stützpfeiler, Dachsparren oder Fachwerke nicht mehr erforderlich. Dies maximiert die interne Tankkapazität und verhindert interne Korrosionsstellen, an denen Säulenhalterungen normalerweise Flüssigkeitsoberflächen durchdringen.
• Die Radius-to-Rise-Formel:Um eine optimale Verteilung der toten Umweltlasten, starker Schneeansammlungen und extremer Winddrücke aufrechtzuerhalten, berechnen Ingenieure den Kugelradius (R) der Kuppel genau. Für ein strukturell optimiertes Gleichgewicht zwischen maximaler Lastaufnahme und Materialeinsparung wird das Verhältnis von Kuppelhöhe zu Durchmesser (h/D) typischerweise zwischen ausgelegt1:5 und 1:6.

In industriellen Sicherheitsumgebungen sind Lagerabdeckungen aggressiven chemischen Dämpfen, hoher Luftfeuchtigkeit und extremen Wetterbedingungen ausgesetzt. Um diese Anforderungen zu erfüllen, müssen spezielle Aluminiumlegierungen kombiniert werden:

Das tragende Gerüst (die Strukturstreben und omnidirektionalen Knoten) wird aus hergestellt6061-T6 Aluminium. Diese hochwertige Strukturlegierung bietet eine hohe Zugfestigkeit, starre Elastizität und inhärente Funkenfreiheit, was sie für Umgebungen mit explosiven oder flüchtigen organischen Verbindungen (VOC) unerlässlich macht.

Die dreieckigen Verschlussplatten, die den Gitterrohrrahmen umhüllen, sind aus Aluminiumlegierungen der Serien 3000 oder 5000 in Marinequalität rollgeformt. Diese Legierungen sind immun gegen atmosphärische Oxidation und aggressive Biogase wie Schwefelwasserstoff (H2S), die bei der anaeroben Vergärung oder der kommunalen Abwasserbehandlung entstehen.

Um die langfristigen Kapital- und Betriebsvorteile eines Designs mit freier Spannweite zu bewerten, vergleicht die folgende Leistungsmatrix geodätische Aluminiumkuppeln mit herkömmlichen Dachmethoden:

Um strukturelle Sicherheitsmargen in rauen regionalen Klimazonen zu gewährleisten, erfüllen hochwertige geodätische Kuppelkonstruktionen aus Aluminium mehrere internationale Vorschriften:

• API 650 Anhang G:Der verbindliche Regulierungscode für strukturell unterstützte Aluminiumkuppeldächer in der Öl- und Gaslagerung und petrochemischen Logistik.
• AWWA D108:Der grundlegende Standard der American Water Works Association für freitragende Aluminiumkuppeln, die in kommunalen Wasser- und Abwassernetzen eingesetzt werden.
• Aluminium Design Manual (ADM):Legt Toleranzen bei der Materialauswahl, zulässige Spannungsgrenzen und strukturelle Knicksicherheitsfaktoren fest.
• Nichtlineare FEA zweiter Ordnung:Moderne Spezifikationen schreiben die Durchführung einer nichtlinearen Finite-Elemente-Analyse (FEA) zweiter Ordnung vor, um strukturelle Durchbiegungspfade bei asymmetrischer Schneeverwehung, seismischen Kräften und überhöhten Windlasten zu simulieren120 mph (190 km/h).

Da sich Aluminium etwa doppelt so schnell ausdehnt und zusammenzieht wie Kohlenstoffstahl, ist die Bewältigung der mechanischen Verbindung am Tankrand ein zentrales Designkriterium.

• Die Spannringschnittstelle:Der durch die Wölbung der Kuppel erzeugte radial nach außen gerichtete Horizontalschub wird vollständig von einem integrierten umlaufenden Aluminium-Spannring absorbiert. Dadurch wird verhindert, dass horizontale Scherkräfte in den oberen Bordsteinwinkel des Tankmantels übertragen werden.
• PTFE-Gleitlagerauflagen:Der Spannring ist montiertreibungsarme Gleitlagerauflagen aus PTFE (Teflon).Dadurch kann der Kuppelraumrahmen bei extremen Temperaturschwankungen radial „atmen“, ohne die darunter liegende Tankstruktur zu belasten.
• Klemmplattenabdichtung:Um das Eindringen von Regenwasser und den Austritt gefährlicher Gase zu verhindern, werden Aluminiumpaneele mechanisch in ineinandergreifenden Lattenschienenkanälen gesichert. In diese Schienen sind hochkomprimierte, UV-stabile EPDM- oder Silikondichtungen eingebettet, die die elastische Dichtungsintegrität über einen weiten Temperaturbereich aufrechterhalten (-30 °F bis +120 °F).

Geodätische Kuppeln aus Aluminium verfügen über eine modulare, verschraubte Architektur, die die Sicherheit vor Ort optimiert und Projektzeitpläne beschleunigt. Da die Komponenten über zentrale CNC-Fertigungslinien vorbearbeitet und stückmarkiert werden, können sie Abschnitt für Abschnitt durch einen Standard-Tankschacht eingeführt werden.

• Keine Erektion bei heißer Arbeit:Der Space-Frame wird mit hochfesten Sicherungsbolzen aus Edelstahl der Güteklasse 316 zusammengebaut. Dadurch entfällt das Schweißen vor Ort („Heißarbeiten“) vollständig, was die Brandgefahr erheblich senkt und die Sicherheitsgenehmigungen in aktiven Industrieumgebungen vereinfacht.
• Nachrüstung im laufenden Betrieb:Aufgrund ihrer leichten Bauweise und modularen Bauweise sind Kuppeln die erste Wahl für die Nachrüstung veralteter oder undichten Dächern bestehender Anlagen. Mithilfe einer Mittelhub- oder Perimeterbautechnik kann eine neue Kuppel häufig sicher installiert werden, während der darunter liegende Tank voll funktionsfähig bleibt, wodurch kostspielige Ausfallzeiten der Anlage vermieden werden.

Kann ein Kuppeldach aus Aluminium auf einem Tankmantel ohne Aluminium montiert werden?

Ja. Aluminiumkuppeln werden routinemäßig auf Schalen aus Kohlenstoffstahl, Glass-Fused-to-Steel (GFS), Beton und Edelstahl installiert. Um das Risiko einer galvanischen Korrosion zwischen dem Aluminium- und einem Kohlenstoffstahlgehäuse auszuschließen, verwenden die Konstrukteure an allen Befestigungsschnittstellen nichtleitende Elastomerisolatoren, Neopren-Unterlegscheiben und Polymerhülsen.

Warum gilt eine Aluminiumkuppel als überlegen im Brandschutz?

Aluminium weist ein außergewöhnliches thermisches Reflexionsvermögen auf und wird reflektiert85 % bis 95 %der äußeren Strahlungswärme. Darüber hinaus ist seine Wärmeleitfähigkeit dreimal höher als die von Stahl, sodass die lokale Wärme schnell über den gesamten Raumrahmen abgeleitet werden kann, anstatt die thermische Belastung zu konzentrieren und örtliche Verformungen zu verursachen.
