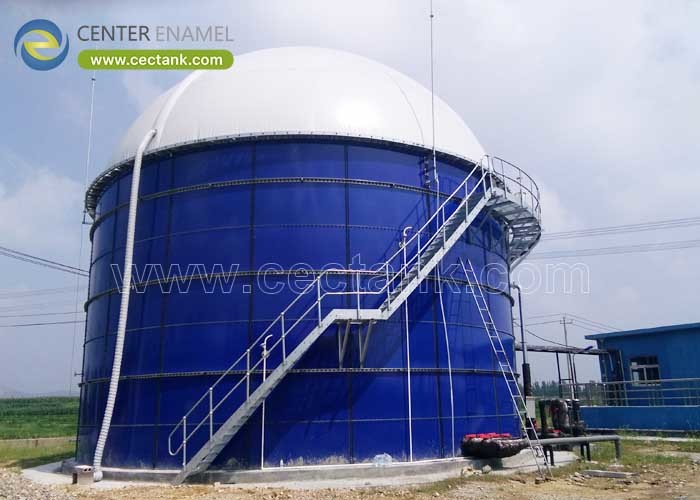

Dichtheit von Biogastanks aus Stahl: Hermetisches GFS-Design

Bei einem dichten Biogastank aus Stahl handelt es sich um einen verschraubten Glass-Fused-to-Steel-Behälter (GFS), der mithilfe von Schrauben der Güteklasse 8,8, einer 0,25–0,45 mm starken Emaillebeschichtung und einem abgedichteten Dach Biogas bei 5–30 mbar mit einem täglichen Verlust von weniger als 1 % speichern kann. Es wurde von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) entwickelt und erfüllt AWWA D103-09 und ISO 28765 für den anaeroben Betrieb weltweit.

Was für ein dichter Biogastank aus Stahl ist

Ein dichter Biogastank aus Stahl ist ein GFS-Fermenter (Glass-Fused-to-Steel), dessen Hülle und Dach als abgedichtetes System konstruiert sind, das Biogas bei 5–30 mbar speichert. Die Emailschicht ist 0,25–0,45 mm dick und wird bei 820–930 °C geschmolzen, sodass der Stahl niemals mit der korrosiven Aufschlämmung oder dem Methan in Berührung kommt. Die Kapazitäten reichen von 20 bis 60.000 m3, und die Schraubverbindungen verwenden Verbindungselemente der Güteklasse 8,8 mit einer gasdichten Dichtung, um Leckagen zu verhindern.

• Siegel:5-30 mbar gasdicht.
• Mantel:0,25–0,45 mm Emaille.
• Schrauben:8,8-Grad-Dichtung.
• Reichweite:20-60.000 m3 einzeln.

Wie die hermetische Versiegelung funktioniert

Die Dichtung funktioniert in drei Schichten: einer werkseitig verschmolzenen Emaille, die nach einem 1500-V-Ferientest keine Löcher mehr aufweist, verschraubten Nähten, die durch Befestigungselemente der Güteklasse 8,8 mit einem bestimmten Drehmoment zusammengepresst werden, und einer Dach-Schale-Verbindung, die mit EPDM oder einem Doppelmembran-Gasbehälter abgedichtet ist. Da der Zahnschmelz inert ist, behält die 30–50 Jahre alte Hülle ihre Dichtigkeit, selbst wenn der pH-Wert der Aufschlämmung während der Verdauung zwischen 6,5 und 8,5 schwankt.

• Schicht 1:1500 V geprüfte Emaille.
• Schicht 2:8,8 Schrauben angezogen.
• Schicht 3:Membran- oder EPDM-Dach.
• Leben:30-50 Jahre dicht.

Schlüsseltypen, Komponenten und Funktionen

Die Familie umfasst den GFS-Fermentertank, den Doppelmembran-Gasspeicher, der Biogas bei 5–30 mbar speichert, und ein geodätisches Kuppeldach aus Aluminium für tropische Standorte. Kernkomponenten sind das 0,25–0,45 mm dicke Emaillegehäuse, der Schraubensatz der Güteklasse 8,8, die Mannlöcher, die Schlammdüsen und der Gasauslass. Ein 1500-V-Ferientest an jedem Panel ist die Garantie für dauerhafte Dichtheit.

• Fermenter:GFS-Schale + Basis.
• Halter:Doppelmembran 5-30 mbar.
• Dach:geodätisch oder kegelförmig.
• Prüfen:1500 V jedes Panel.

Anwendungen von hermetischen Biogastanks

Sie dienen der anaeroben Vergärung von Viehmist in landwirtschaftlichen Betrieben, Anlagen für Lebensmittelabfälle und der kommunalen Schlammverwertung, bei der Methan aufgefangen und nicht abgelassen werden muss. Ein 30–50 Jahre haltbarer, versiegelter Tank wird auch zur Biogasaufbereitung von Futtermitteln und für überdachte Lagunen in warmen Klimazonen verwendet. Aufgrund der inerten Emaille verträgt ein und derselbe Tank sowohl die saure Anlaufphase als auch den alkalischen reifen Gärrest.

• Bauernhöfe:Gülle zu Biogas.
• Lebensmittelverschwendung:AD-Pflanzen.
• Kommunal:Schlammenergie.
• Klima:überdachte Lagunen.

Technische Überlegungen

Technisch gesehen wird der Stahl auf Sa 2,5 gestrahlt, die Emaille wird bei 820–930 °C auf 0,25–0,45 mm Trockenschichtdicke geschmolzen und jede Platte durchläuft vor dem Versand einen 1500-V-Ferientest. Das Gehäuse ist nach AWWA D103-09 und ISO 28765 berechnet, der Gasdruck ist auf 5–30 mbar ausgelegt und ein Prüfprotokoll dokumentiert jedes Schraubendrehmoment. Die Designlebensdauer beträgt 30–50 Jahre mit einem dokumentierten Plan.

• Explosion:Sa 2,5 Anker.
• Sicherung:820–930 °C, 0,25–0,45 mm.
• Prüfen:1500 V Urlaub.
• Schrauben:8,8-Grad-Drehmoment.

So wählen Sie einen dichten Biogastank aus Stahl aus

Wählen Sie, indem Sie den Gasdruck (5–30 mbar), das Schlammvolumen (20–60.000 m3) und die Korrosivität (pH 6,5–8,5 normal, unter 5,5 bestätigen) an einen GFS-Kocher mit einem dokumentierten 1500-V-Test und Schrauben der Güteklasse 8,8 anpassen. Fragen Sie den Lieferanten nach der AWWA D103-09- und ISO 28765-Berechnung, dem Urlaubstestprotokoll und den Referenzanlagen. Lehnen Sie alle Angebote ab, bei denen das Zertifikat über die Schmelzdicke nicht vorgelegt werden kann.

• Übereinstimmen:Druck und Volumen.
• Bestätigen:pH-Fenster.
• Nachfrage:1500-V-Rekord.
• Verifizieren:ISO 28765 Mathematik.

Projektfallstudie

Bei einem verifizierten Glass-Fused-to-Steel (GFS)-Biogasprojekt in Schweden wurde ein einziger 5.504 m³ großer Fermentertank aus dem Jahr 2024 verwendet, um landwirtschaftliche Rückstände bei 5–30 mbar in Methan umzuwandeln. Die 0,25–0,45 mm dicke Emaille-Beschichtung wurde im Urlaub bei 1500 V getestet und die Schraubnähte der Güteklasse 8,8 hielten das Gas über einen nordischen Winter hinweg dicht, was den Dichtigkeitsstandard an einem echten anaeroben Standort demonstrierte.

• Projekt:Landwirtschaftliches Biogas aus Schweden
• Standort:Schweden, Europa
• Industrie:Erneuerbare Energie
• Anwendung:Anaerobe Verdauung
• Produkt:GFS-verschraubter Faulbehälter
• Kapazität:5.504 m3
• Menge:1 Panzer
• Material:Mit Stahl verschmolzenes Glas
• Standards:AWWA D103-09 / ISO 28765
• Jahr:2024

Über Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) ist ein 2008 gegründeter chinesischer Hersteller, der Glass-Fused-to-Steel (GFS)-Tanks in mehr als 100 Länder geliefert hat und fast 200 Patente im Zusammenhang mit Emaille hält. Seine Produktionslinien schmelzen Glasemaille bei 820–930 °C auf Stahlplatten mit einer Trockenschichtdicke von bis zu 0,45 mm und testen jede Platte vor dem Export bei 1500 V, wodurch das Programm für verschraubte Tanks eine dokumentierte Fertigungsbasis erhält.

• Gegründet:2008 in China.
• Erreichen:Über 100 Länder.
• Patente:fast 200 Emaille.
• Verfahren:820-930°C Schmelztemperatur.

Vorteile und Einschränkungen

Die Emaille-Versiegelung ergibt eine nahezu inerte Hülle mit einer Lebensdauer von 30–50 Jahren, die Methan bei 5–30 mbar hält, ohne dass ein Neuanstrich erforderlich ist. Eine echte Einschränkung besteht darin, dass ein GFS-Fermenter nicht die richtige Wahl ist, wenn das Ausgangsmaterial ohne einen Korrekturschritt lange unter pH 5,5 bleibt; Diese Grenze muss im Prozessdesign bestätigt werden, nicht nach der Montage, sonst ist die Beschichtungsgarantie gefährdet.

• Vorteil:inert, 30-50 Jahre.
• Vorteil:kein Neuanstrich.
• Einschränkung:Vermeiden Sie einen pH-Wert <5,5 im Ist-Zustand.
• Grenze:im Design bestätigen.

Vergleich mit anderen Biogastanks

Im Vergleich zu geschweißtem, beschichtetem Stahl und Beton überzeugt ein Biogastank aus Glass-Fused-to-Steel (GFS) durch die werkseitig kontrollierte Emaille-Qualität und eine 30–50-jährige Dichtigkeit, während geschweißte Tanks eine Feldbeschichtung und Beton eine lange Aushärtung benötigen. In der folgenden Tabelle werden die vier gemeinsamen Gremien hinsichtlich der Punkte gegenübergestellt, die über den Austritt und die Lebensdauer von Biogas entscheiden.

• GFS:Werksemail, dicht.
• Geschweißt:vor Ort aufgetragener Anstrich.
• Beton:langsam, porös.
• FBE:gute Säure-Option.

Abschluss

Ein dichter Biogastank aus Stahl zeichnet sich durch ein versiegeltes GFS-Gehäuse (Glass-Fused-to-Steel), Schrauben der Güteklasse 8,8 und eine 1500-V-Ferien-getestete Emaille aus, die Methan 30–50 Jahre lang bei 5–30 mbar hält. Geben Sie die AWWA D103-09- und ISO 28765-Berechnungen sowie das Emaille-Zertifikat an, und der Fermenter wird im ersten Winter funktionieren, nicht im fünften.

• Siegel:Emaille + Drehmoment.
• Nachweisen:1500-V-Rekord.
• Leben:30-50 Jahre.

Häufig gestellte Fragen (FAQ)

Was macht einen Biogastank aus Stahl gasdicht?

Eine gasdichte Abdichtung besteht aus drei Schichten: einer lochfreien 0,25–0,45 mm starken Emailleschicht, geprüft bei 1500 V, Schraubnähten der Güteklasse 8,8, die auf ein bestimmtes Drehmoment komprimiert werden, und einer abgedichteten Dach- oder Doppelmembranhalterung. Zusammen halten sie Biogas bei 5–30 mbar mit minimalem täglichen Verlust über eine Lebensdauer von 30–50 Jahren.

Welchen Druck halten Biogastanks?

Die meisten verschraubten Glass-Fused-to-Steel (GFS)-Fermenter und ihre Membranhalter sind für einen Biogasdruck von 5–30 mbar ausgelegt. Die Hülle und das Dach sind gemäß AWWA D103-09 und ISO 28765 für diesen Niederdruck- und Hochkorrosionsbetrieb und nicht für die Hochdruckspeicherung berechnet.

Wie wird die Dichtheit des Tanks vor dem Versand überprüft?

Jede emaillierte Platte wird im Urlaub bei 1500 V getestet, um Nadellöcher zu finden, und das Schraubendrehmoment wird beim Aufbau aufgezeichnet. Als Nachweis für einen versiegelten Tank sollte ein Lieferant das Urlaubstestprotokoll, das Emaildickenzertifikat (0,25–0,45 mm) und die ISO 28765-Berechnung vorlegen.

Kann ein GFS-Fermenter saures Ausgangsmaterial verarbeiten?

Ein GFS-Fermenter toleriert das normale pH-Fenster des Aufschlusses von 6,5–8,5. Wenn der pH-Wert des Ausgangsmaterials längere Zeit unter 5,5 bleibt, muss eine Korrektur oder ein spezieller Liner hinzugefügt werden; Diese Grenze wird während der Prozessplanung bestätigt, nicht erst nach der Installation des Tanks.

Welche Normen gelten für verschraubte Biogastanks?

Die gängigen Normen sind AWWA D103-09 für verschraubte Stahltanks und ISO 28765 für die Emaille-Ausführung, mit ISO 9001 für Qualität und ISO 45001 für Sicherheit. An Trinkwasser angrenzende Aufgaben können sich auch auf NSF/ANSI 61 beziehen.

Welche Informationen werden für ein Angebot für einen Biogastank benötigt?

Geben Sie die tägliche Zufuhrmenge, den pH-Wert und die Temperatur der Gülle (typischerweise 35–38 °C mesophil), den Gasdruckbedarf (5–30 mbar), die Wind- und Schneelast am Standort und das Gesamtvolumen (20–60.000 m3) an. Dadurch kann der Lieferant die GFS-Hülle und den Membranhalter genau dimensionieren.

Vorgeschlagener CTA:Senden Sie Ihre Biogaszufuhrmenge, Ihr pH-Fenster und Ihr 5–30 mbar-Gasprofil an das Engineering-Team von Centre Email, um ein versiegeltes Angebot für einen Gärbehälter mit Glasschmelzverbindung zu erhalten.
