Schlammspeicher-Design: Mischen, Dach und Korrosion

Ein Schlammspeicher befindet sich zwischen Prozessschritten – er gleicht das Ankommende an das an, was die nächste Stufe aufnehmen kann. Er sieht aus wie ein einfaches Gefäß, aber die Designentscheidungen (Mischen, Dach, Material) entscheiden darüber, ob er leise seine Arbeit verrichtet oder zu einer Wartungsfalle wird.

Ein Schlammspeicher ist ein Zwischenpuffer, der Roh- oder eingedickten Schlamm zwischen Prozessschritten speichert, und sein Design basiert auf drei Punkten: ausreichendes Mischen (ca. 5-15 W/m3), um Ablagerungen und Krustenbildung zu verhindern, ein abgedichtetes Dach zur Kontrolle von Gerüchen und des H2S-reichen Gasraums sowie eine korrosionsbeständige Hülle (GFS oder FBE verschraubt, im Gegensatz zu langsamerem Beton). Pumpenzugang und ein Abzug, der das Wiederaufwirbeln von Grit vermeidet, vervollständigen das Bild.

Warum ein Schlammspeicher existiert

Aufbereitungsstränge sind selten stundenweise ausgeglichen – ein Faulturm, eine Entwässerungspresse oder ein LKW-Abtransportplan können nicht jede Schwankung absorbieren. Ein Speicher gleicht diese Schwankungen aus, damit die vorgelagerten und nachgelagerten Prozesse reibungslos laufen. Er wird auf die auszugleichende Unwucht dimensioniert, nicht auf den durchschnittlichen Durchfluss der Anlage, weshalb ein kleiner Puffer (wie die 200 m3-Klasse) und ein großer Puffer sehr unterschiedliche Zwecke erfüllen.

• Gleicht Schwankungen zwischen Prozessschritten aus.
• Dimensioniert auf Unwucht, nicht auf Durchschnittsdurchfluss.
• Kleine (200 m3) und große Puffer haben unterschiedliche Zwecke.

Mischen: Ablagerungen und Krustenbildung verhindern

Ruhender Schlamm setzt seine Feststoffe ab und bildet eine Kruste, die sich weitaus schwerer bewegen lässt als die darunter liegende Flüssigkeit. Die akzeptierte Mischleistung beträgt etwa 5-15 W/m3 installierte Leistung, geliefert von Tauch- oder Jet-Mischern, die auf das Volumen und die Rheologie abgestimmt sind, mit Zugang zur Wartung des Mischers, ohne den Tank entleeren zu müssen. Zu wenig Mischen führt zu einer Ablagerungsgrube; zu viel verschwendet Energie.

• 5-15 W/m3 installierte Mischleistung.
• Tauch- oder Jet-Mischer, im Tank wartbar.
• Krustenbildung ist schwerer zu handhaben als die Flüssigkeit.

Dach und Korrosion

Die schlimmste Korrosion in einem Schlammtank findet sich normalerweise im Gasraum, wo H2S und Feuchtigkeit die Hülle und jeden freiliegenden Stahl angreifen. Ein abgedichtetes Dach (Aluminiumkuppel, Emaille oder Doppelmembran je nach Gasbehandlung) schließt diese Umgebung ein, während die flüssigkeitsseitige Auskleidung – GFS oder FBE – die Aufschlämmung selbst widersteht. Beton ist robust, aber langsam zu bauen und schwer an Durchdringungen abzudichten.

Projekt Referenz

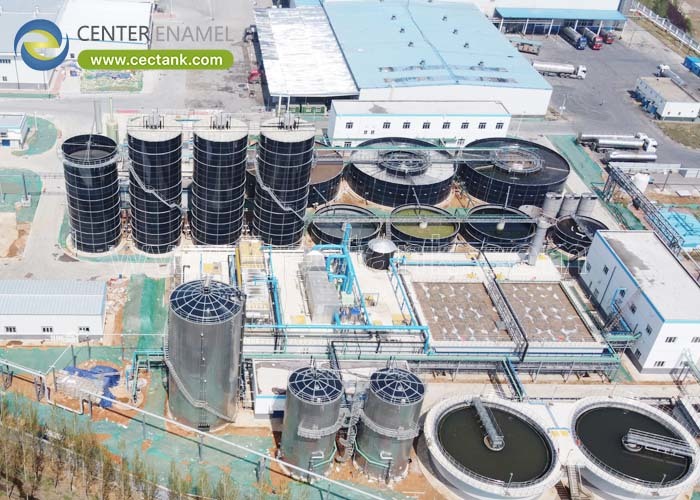

Eine gelieferte Mehrbehälter-Sickerwasseranlage zeigt die Familie im aggressiven Einsatz: Das HK Veolia Landfill Leachate Treatment Project (2019) umfasste Ausgleichs-, SBR-, Schlammspeicher- und Eindickschlammtanks mit GFS-Dächern – echte Schlammspeichertechnik mit abgedichtetem korrosivem Gasraum.

• HK Veolia Landfill Leachate 2019: EQ/SBR/Schlammspeicher/Eindicktanks mit GFS-Dächern.
• Demonstriert abgedichtete, korrosionsbeständige Schlammtanks.

Unternehmensexpertise

Center Enamel baut GFS- und FBE-Schlammspeicher nach ISO 28765 / AWWA D103-09 mit einer 100% 1500 V Hohlraum-getesteten Hülle und verschraubter Montage, die sowohl kleine Puffer als auch große mehrstufige Anlagen abdeckt.

Häufig gestellte Fragen

Wofür ist ein Schlammspeicher?

Er gleicht Schwankungen zwischen Prozessschritten aus, damit vorgelagerte und nachgelagerte Prozesse reibungslos laufen; dimensionieren Sie ihn auf die Unwucht, nicht auf den Durchschnittsdurchfluss.

Wie viel Mischen benötigt ein Schlammspeicher?

Etwa 5-15 W/m3 installierte Mischleistung, durch Tauch- oder Jet-Mischer, um Ablagerungen und Krustenbildung zu verhindern.

Warum das Dach eines Schlammtanks abdichten?

Da der H2S-reiche Gasraum über der Aufschlämmung die korrosivste Zone ist; das Abdichten schließt ihn ein und kontrolliert Gerüche.

GFS oder Beton für Schlammspeicher?

Verschraubtes GFS oder FBE ist in der Regel schneller zu montieren und leichter abzudichten als Gussbeton, mit einer inerten Auskleidung, die der Aufschlämmung und dem Gas widersteht.

Wie vermeide ich das Wiederaufwirbeln von Grit?

Ziehen Sie aus oberhalb der Grit-Schicht ab und halten Sie das Mischen sanft; entwerfen Sie den Abzug unter Berücksichtigung des Feststoffprofils.

Welche Standards gelten?

ISO 28765 für GFS-Design, AWWA D103-09 für die Struktur, mit einem 100% Hohlraumtest der Emaille.

Schlussfolgerung

Ein Schlammspeicher ist in erster Linie ein Puffer und zweitens ein Behälter: Wenn das Mischen, das abgedichtete Dach und die korrosionsbeständige Auskleidung stimmen, glättet er den gesamten Prozessablauf. GFS- oder FBE-verschraubte Konstruktionen liefern diese Eigenschaften schnell, in jedem Volumen von einem 200 m3-Puffer bis zu einer Mehrbehälteranlage.
