So dimensionieren Sie einen Industrieabwasser-Ausgleichstank

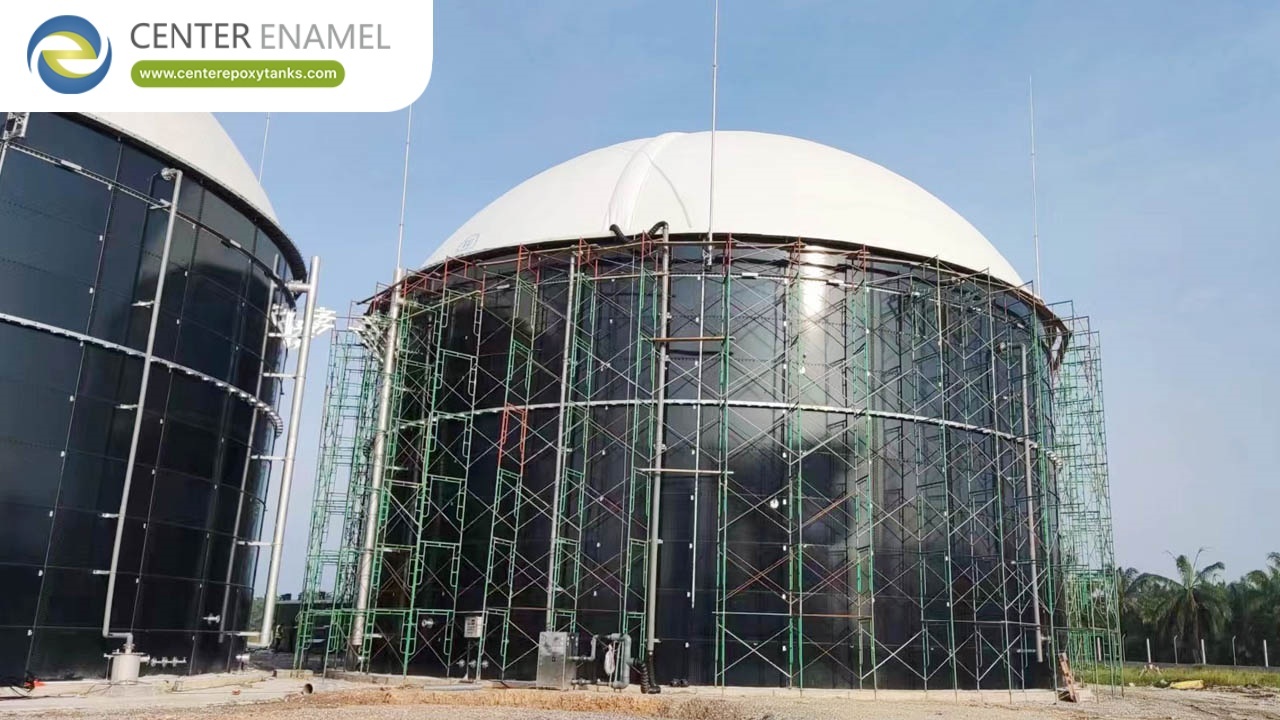

Ein Ausgleichsbehälter (EQ-Behälter) glättet die Spitzen und Täler der industriellen Einleitung, sodass die nachgeschaltete Kläranlage einen gleichmäßigen Durchfluss und eine gleichmäßige Belastung sieht. Dimensionieren Sie ihn falsch, und Sie laufen entweder bei einer Spitze über oder zahlen für leeren Stahl während des Tiefs. Diese Anleitung gibt eine verteidigungsfähige Dimensionierungsmethode aus Durchfluss- und Konzentrationsdaten, mit einem durchgerechneten Beispiel, und verankert sie an einer verifizierten Center Enamel EQ-Klasse-Installation: 8 verschraubte GFS-Behälter in Kanada (2025, insgesamt 6.595 m3).

Dimensionieren Sie einen industriellen Abwasser-Ausgleichsbehälter anhand der Durchfluss- und Konzentrationsschwankungen über einen repräsentativen Zyklus: Berechnen Sie das Volumen, das benötigt wird, um den Überschuss über den durchschnittlichen Abfluss aufzunehmen, und fügen Sie dann Freibord und Mischvolumen hinzu. Eine verifizierte Referenz ist Center Enamels 8-Behälter-GFS-Installation in Kanada (2025, insgesamt 6.595 m3, ca. 824 m3 pro Behälter abgeleitet); Durchmesser und Höhe des Behälters sind in der öffentlichen Aufzeichnung nicht angegeben, als Nicht angegeben gemeldet.

Die industrielle Einleitung ist nie gleichmäßig – eine Chargenspülung, eine Reinigung vor Ort oder eine Sturmflut können den Durchfluss und die Konzentration für Minuten oder Stunden vervielfachen. Der EQ-Behälter speichert diesen Überschuss und gibt ihn mit der durchschnittlich behandelbaren Rate ab, sodass die biologische oder physikalische Stufe nachgeschaltet niemals überlastet wird. Er ist der Stoßdämpfer der Anlage.

• Durchflussausgleich: nimmt Volumenstöße auf.
• Konzentrationsausgleich: mischt Stärke-Spitzen.
• Schützt die biologische Stufe vor toxischen Schocks.
• Reduziert die Überdimensionierung von nachgeschalteten Geräten.

Sie benötigen eine repräsentative Zeitreihe für Zufluss und Konzentration (typischerweise 24 Stunden im Prozessauflösungsbereich), den maximal zulässigen durchschnittlichen Abfluss zur Behandlung und den erforderlichen Freibord. Aus der Zeitreihe integrieren Sie die Fläche, auf der der Zufluss den durchschnittlichen Abfluss übersteigt – diese Fläche ist das minimale Ausgleichsvolumen.

• 24-Stunden-Zuflussprofil im Prozessauflösungsbereich.
• Konzentrationsprofil für den Stärkeausgleich.
• Ziel-Durchschnittsabfluss zur Behandlung.
• Zulage für Freibord und Misch-/Aktivvolumen.

Angenommen, eine Anlage leitet durchschnittlich 1.200 m3/Tag ab, erreicht aber morgens für 4 Stunden Spitzen von 200 m3/h, während die Behandlungseinheit nur 50 m3/h konstant aufnehmen kann. Der Überschuss beträgt (200-50) x 4 = 600 m3, die gespeichert werden müssen, plus sagen wir 15 % Freibord für Mischung und Sicherheit, was etwa 690 m3 aktives EQ-Volumen ergibt. Das ist die Zahl, auf die sich die Hülle und der Mischer stützen.

Der Behälter muss gemischt bleiben, damit abgesetzte Feststoffe den Abfluss nicht kurzschließen. Ein untergetauchter oder schwimmender Mischer mit einer Leistung von 5-15 W/m3 hält den Inhalt homogen; das aktive (gemischte) Volumen zählt für den Ausgleich, also dimensionieren Sie den Mischer, bevor Sie die Höhe der Hülle festlegen.

• Mischleistung: typisch 5-15 W/m3.
• Verhindert das Absetzen von Feststoffen und Kurzschlüsse.
• Das aktive Volumen bestimmt die tatsächliche EQ-Leistung.
• Mischerleistung wird vor Festlegung der Hüllenhöhe festgelegt.

Ein Projekt in der kanadischen Milchindustrie verwendete 8 verschraubte GFS-Behälter mit insgesamt 6.595 m3 (2025) – eine EQ- und Prozessanlage mit mehreren Behältern, bei der die Aufteilung des Volumens auf mehrere Behälter die Bedienbarkeit verbessert. Durchmesser und Höhe sind in der öffentlichen Referenz nicht angegeben, daher ist die Geometrie eines einzelnen Behälters Nicht angegeben.

• 8-Behälter-GFS-Anordnung unterstützt gestaffelten EQ.
• 6.595 m3 gesamt, ca. 824 m3 pro Behälter abgeleitet.
• Milchabwasser ist warm und reich an organischen Stoffen.
• Mehrbehälter-Layout verbessert die Wartungsfreundlichkeit.

Die Ausgleichsbehälter, die im Betrieb versagen, sind fast immer zuerst auf dem Papier gescheitert. Der klassische Fehler ist die Dimensionierung anhand des Volumens einer ähnlichen Anlage anstelle der lokalen Zufluss- und Konzentrationskurve, die einen starken Anstieg verbirgt, den das kopierte Volumen nicht aufnehmen kann. Der zweite ist die Vernachlässigung des nutzbaren aktiven Volumens, indem das geometrische Volumen als gemischtes Volumen behandelt wird, sodass sich Feststoffe absetzen und der tatsächliche Puffer weit kleiner ist als gezeichnet. Ein dritter ist die Annahme einer Temperatur oder eines pH-Werts, die der Prozess nicht halten kann, was das Becken korrodiert oder biologisch stört. Schließlich führt das Weglassen von Redundanz oder einer Umgehungsleitung dazu, dass ein einzelner Behälterausfall direkt zu einem Überlauf führt. Jeder Fehler ist vermeidbar, indem man zu gemessenen Lastdaten zurückkehrt und die Annahmen in der Auslegungsgrundlage vor der Beschaffung dokumentiert.

• Kopieren Sie nicht blind das Volumen einer anderen Anlage.
• Behandeln Sie geometrisches Volumen als gemischtes aktives Volumen.
• Bestätigen Sie, dass der Prozess die angenommene Chemie aushalten kann.
• Bieten Sie Redundanz oder eine dokumentierte Umgehung an.

Integrieren Sie die Fläche, auf der der Zufluss den durchschnittlichen behandelbaren Abfluss über Ihren repräsentativen Zyklus übersteigt, und fügen Sie dann Freibord hinzu; dies ergibt das minimale aktive Ausgleichsvolumen.

Eine übliche Zulage beträgt 10-20 % über dem berechneten aktiven Volumen für Mischung, Spitzen und Sicherheit, wobei der genaue Wert durch die Spitzenhistorie der Anlage bestimmt wird.

Oft ja – wenn Stärke-Spitzen das Problem sind, mischen Sie den Behälter, sodass die nachgeschaltete Stufe eine gleichmäßige Last und nicht nur einen gleichmäßigen Durchfluss sieht.

Untergetauchte oder schwimmende Mischer werden normalerweise mit 5-15 W pro m3 aktivem Volumen dimensioniert, um Feststoffe in Suspension zu halten und Kurzschlüsse zu vermeiden.

Center Enamel lieferte 2025 8 verschraubte GFS-Behälter mit insgesamt 6.595 m3 für ein kanadisches Milchabwasserprojekt; Durchmesser und Höhen sind öffentlich nicht bekannt.

Mehrere kleinere verschraubte Behälter verbessern die Bedienbarkeit und ermöglichen die Wartung eines Behälters im Offline-Betrieb, weshalb Mehrbehälter-Anordnungen wie die kanadische Referenz üblich sind.

AWWA D103-19 für verschraubten Stahl und ISO 28765 für GFS-Design; EN 1090 für die EU-Ausführung; Bestätigung mit dem Verfahrensingenieur.

Ja – die inerte Emaillierung widersteht der variablen Chemie von ausgeglichenem industriellem Abwasser und erfordert keine Wartung der Feldlackierung während des Betriebszyklus.

Erstellen Sie die Zeitreihe für Zufluss und Konzentration aus realen Anlagendaten, nicht aus Annahmen, und führen Sie die Integration erneut durch; eine Unterdimensionierung zeigt sich bei der ersten echten Spitze durch Überläufe.

Dimensionieren Sie einen industriellen Abwasser-Ausgleichsbehälter anhand der tatsächlichen Durchfluss- und Konzentrationskurve: Integrieren Sie den Überschuss über den durchschnittlichen behandelbaren Abfluss, fügen Sie 10-20 % Freibord hinzu und dimensionieren Sie den Mischer mit 5-15 W/m3, bevor Sie die Hülle festlegen. Ein verifizierter Anker ist Center Enamels 8-Behälter-GFS-Installation in Kanada (2025, insgesamt 6.595 m3, ca. 824 m3 pro Behälter abgeleitet); Durchmesser und Höhen sind in der öffentlichen Aufzeichnung nicht angegeben. Die nach Daten dimensionierte Ausgleichsanlage schützt die gesamte Behandlungseinheit vor Stoßbelastungen.
