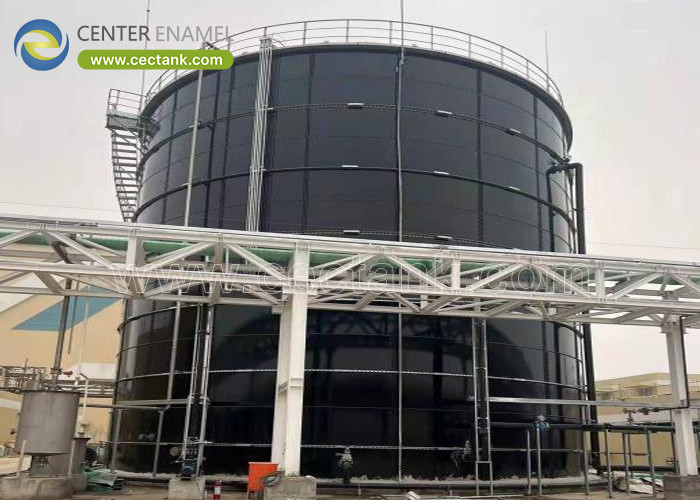

Kosteneffiziente Stahltanks als EGSB-Reaktor und Abwasserbehälter

• Hocheffiziente anaerobe Exzellenz:Expanded Granular Sludge Bed (EGSB)-Reaktoren sind die erste Wahl für die Behandlung hochfester organischer Abwässer und erfordern hohe, turmartige Behälter mit präzisen hydraulischen Parametern.

• Der Vorteil von Bolted Steel:Vorgefertigte, verschraubte Stahltanks – hauptsächlich Glass-Fused-to-Steel (GFS) – stellen eine kostengünstige Alternative zu Beton und geschweißtem Stahl dar, indem sie die Investitionskosten um bis zu 30 % bis 40 % senken und die Bauzeit vor Ort auf Tage statt auf Monate verkürzen.

• Strukturoptimierung:Entwickelt, um den hohen hydrostatischen Drücken, die mit den Seitenverhältnissen hoher EGSB-Türme einhergehen, problemlos standzuhalten, werden variable Plattenstärken verwendet, die dem Druckgradienten entsprechen.

• Wichtige Standards:Vollständig konform mit globalen Kommunal- und Industriestandards, einschließlich AWWA D103-09, ISO 28765 und regionalen Erdbebenvorschriften.

DerErweitertes körniges Schlammbett (EGSB)Der Reaktor stellt einen wichtigen Evolutionsschritt in der anaeroben Abwasserbehandlung mit hoher Geschwindigkeit dar. Es wird häufig in Branchen mit hoher organischer Belastung eingesetzt, beispielsweise in Brauereien, Papier- und Zellstofffabriken, Stärkefabriken und chemischen Verarbeitungsbetrieben.

Im Gegensatz zu seinem Vorgänger, dem UASB-Reaktor (Upflow Anaerobic Sludge Blanket), weist ein EGSB-Reaktor ein viel höheres Seitenverhältnis auf (Höhe-zu-Durchmesser-Verhältnis typischerweise > 3:1 oder sogar 5:1) und nutzt eine hohe hydraulische Rezirkulation. Diese Konstruktion ermöglicht eine deutlich erhöhte Aufströmungsgeschwindigkeit, wodurch das körnige Schlammbett erweitert und die Biomasse in einem fluidisierten Zustand gehalten wird. Diese Fluidisierung maximiert den Kontakt zwischen Abwasser und Biomasse, sodass das System organische Beladungsraten (OLRs) von bis zu bewältigen kann20 bis 35 kg CSB/m³·Tag.

Die hydraulische Aufströmungsgeschwindigkeit ist mathematisch definiert als:

Um den hohen $v_{up}$ aufrechtzuerhalten, der zur Fluidisierung des Bettes erforderlich ist (normalerweise4 bis 10 m/h) muss der Reaktorbehälter strukturell als hoher, vertikaler Turm optimiert werden.

Der Entwurf eines hohen EGSB-Reaktors stellt einzigartige strukturelle Herausforderungen dar. Mit zunehmender Höhe des Turms nimmt der auf die Bodenwände wirkende hydrostatische Druck linear zu.

Der hydrostatische Druck in jeder gegebenen Höhe $z$ vom Boden des Tanks wird ausgedrückt als:

Aufgrund dieses linearen Druckgradienten erfordert der Boden des Reaktors eine starke strukturelle Unterstützung, während für die oberen Ringe dünnere Materialien verwendet werden können.

• Abgestufte Plattenstärke:Durch die Herstellung von geschraubtem Stahl können Ingenieure die Dicke einzelner Ringe variieren. Die unteren Ringe können aus dicken, hochfesten Stahlplatten bestehen, um dem maximalen Druck $P(0)$ standzuhalten, während die oberen Platten zunehmend dünner werden. Dadurch wird Materialverschwendung minimiert und das Gesamtgewicht des Tanks gesenkt.

• Kein Schweißen vor Ort:Herkömmliche Türme aus geschweißtem Stahl erfordern erfahrene Schweißer vor Ort, Röntgenschweißprüfungen (Röntgen) sowie Sandstrahlen und Beschichten vor Ort. Verschraubte Tanks werden vollständig hergestellt, vorbeschichtet und in einer kontrollierten Fabrikumgebung getestet und dann vor Ort mit speziellen Hebern zusammengeschraubt.

• Minimaler Standort-Footprint:Da EGSB-Anlagen oft in bestehende Industrieanlagen integriert werden, wo der Platz knapp ist, ist die Top-Down-Vortriebsmethode zur Installation verschraubter Stahltanks äußerst vorteilhaft. Dadurch entfallen massive Gerüste, schwere Kräne und große Bauflächen.

Die Auswahl des richtigen Materials für die Reaktorwand ist entscheidend. Die innere Umgebung eines EGSB-Reaktors ist stark korrosiv und zeichnet sich durch organische Säuren, gelöstes Kohlendioxid und Schwefelwasserstoffgas im Kopfraum aus.

Um zuverlässig als Hochgeschwindigkeits-EGSB-Reaktor zu funktionieren, muss ein verschraubter Stahltank mehrere spezielle technische Komponenten integrieren:

Der Dreiphasenabscheider befindet sich oben im EGSB-Turm. Es trennt behandeltes Abwasser, Biogas und körnigen Schlamm, sodass sich die Biomasse wieder in der Faulzone absetzen kann, während das Gas aufgefangen wird. Verschraubte Stahltanks sind mit kundenspezifischen Innenhalterungen und Flanschen ausgestattet, um das Gewicht dieser komplexen Abscheiderbaugruppe aus Edelstahl oder GFK zu tragen.

Da bei der anaeroben Vergärung ätzendes H_2S entsteht, ist Glass-Fused-to-Steel (GFS) die bevorzugte Option für verschraubte Tanks. Die Glasemailbeschichtung ist völlig porenfrei und chemisch inert, was bedeutet, dass sie weder durch Schwefelsäurekondensation in der Gaszone noch durch organische Säuren in der Flüssigkeitszone beeinträchtigt wird.

Für die Biogasspeicherung und das Druckmanagement können problemlos verschraubte EGSB-Tanks montiert werdenDoppelmembrandächer. Diese Dächer sind so konzipiert, dass sie Druckschwankungen standhalten und sich nahtlos in den oberen Rand der verschraubten Stahlplatten integrieren.

Beton ist porös und sehr anfällig für chemische Ätzung durch organische Säuren und mikrobiell induzierte Korrosion (MIC) durch H_2S-Gas. Darüber hinaus erfordern Betontürme eine umfangreiche Fundamentvorbereitung, strukturelle Schalung und lange Aushärtezeiten. Verschraubte Stahltanks – insbesondere Glass-Fused-to-Steel-Tanks – sind chemisch inert, vollständig vorgefertigt und können in einem Bruchteil der Zeit und zu wesentlich geringeren Kosten installiert werden.

Ja. Verschraubte Stahltanks werden für jedes Projekt maßgeschneidert. Durch die Verwendung dickerer, hochwertigerer Stahlplatten für die unteren Ringe des Turms und dünnerer Platten für die oberen Abschnitte können Bauingenieure den Tank so optimieren, dass er hohen hydrostatischen Drücken standhält und gleichzeitig die Materialkosten auf ein Minimum reduziert. Alle Designs entsprechen strikt denAWWA D103-09Standard.

Die Nähte verschraubter Stahltanks werden mit hochbeständigen, industrietauglichen Elastomer-Dichtstoffen (auf Polyurethan- oder Silikonbasis) in Kombination mit selbstsichernden Schrauben abgedichtet. Diese Dichtstoffe sind äußerst beständig gegen die chemischen Verbindungen, Temperaturen und Drücke, die bei der industriellen Abwasseraufbereitung auftreten, und gewährleisten so eine langfristige Dichtheitsleistung.

Ja. Anaerobe Verdauungsprozesse basieren auf stabilen mesophilen (35°C bis 38°C) oder thermophil (50°C bis 55°C) Temperaturen. Verschraubte Stahltanks lassen sich leicht isolieren, indem externe Polyurethan-Isolierplatten installiert werden, die mit schützenden Aluminium- oder Stahlverkleidungsplatten abgedeckt werden. Dies kann während der standardmäßigen Hebemontage erfolgen.
