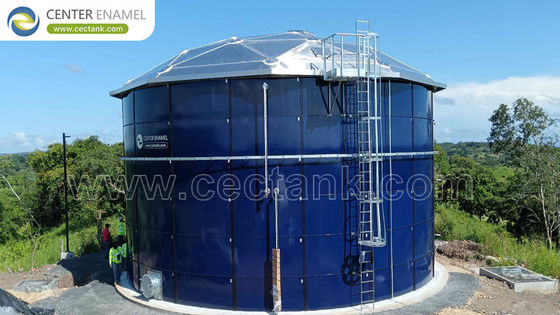

Maßgeschneiderte Glas-Stahl-Zisternen für die Wasserreinigung, RO-Wasser- und Meerwasserbehandlung mit schneller Installation

Die industrielle und kommunale Wasseraufbereitungsinfrastruktur erfordert hochspezialisierte Rückhaltematerialien. Prozesse, die fortschrittliche Wasseraufbereitung, Umkehrosmose (RO)-Verarbeitung und Meerwasserentsalzung umfassen, führen zu einzigartigen chemischen Umgebungen – von der aggressiven, demineralisierten Natur von „hungrigem“ RO-Wasser bis hin zur starken Chlorid-induzierten Lochfraßbildung in Meeresumgebungen.

MaßgeschneidertGlass-Fused-to-Steel (GFS)Verschraubte Tanks bieten eine technische Lösung, die extreme chemische Beständigkeit mit der Geschwindigkeit einer modularen Konstruktion in Einklang bringt. Dieser Leitfaden analysiert die Strukturmechanik, Materialwissenschaft und Betriebseffizienz beim Einsatz von GFS-Tanks mit hoher Kapazität in spezialisierten Wasseraufbereitungsnetzen.

Der grundlegende Vorteil eines GFS-Tanks ist seine physikalische Zusammensetzung: eine hochfeste Titanlegierungs-Kohlenstoffstahlplatte, die bei Temperaturen bis zu 300 °C molekular mit einer hochwertigen Borosilikatglasbeschichtung verschmolzen ist820°C bis 930°C. Die resultierende Grenzschicht eliminiert den internen Kontakt zwischen Flüssigkeit und Stahl und bietet einzigartige Vorteile für drei verschiedene Wasseraufbereitungsanwendungen:

Standardmäßige Wasseraufbereitungssysteme erfordern vollständig inerte Materialien, um die Wassersicherheit zu gewährleisten und mikrobielles Wachstum zu verhindern. Die glatte, verglaste Oberfläche aus emailliertem Stahl verhindert die Ansammlung von Biofilmen (Pseudomonas und Algenarten) und entspricht voll und ganz den AnforderungenNSF/ANSI 61UndWRASZertifizierungen, die sicherstellen, dass keine Chemikalien in die öffentlichen Wassernetze gelangen.

RO-Permeatwasser ist hochrein, d. h. es wurde von seinen natürlichen Mineralionen befreit. Dies macht es chemisch instabil und äußerst aggressiv – was häufig als „hungriges Wasser“ bezeichnet wird. RO-Wasser löst aktiv Mineralien aus herkömmlichen Betonwänden und beschleunigt die Korrosion in einfachen Kohlenstoffstahltanks schnell. Die Silica-Matrix eines GFS-Tanks ist völlig undurchlässig für ionenarmes Wasser, wodurch sowohl die Wasserreinheit als auch die strukturelle Langlebigkeit erhalten bleiben.

Meerwasser enthält extreme Konzentrationen an Chloridionen (Cl-), typischerweise über 19.000 mg/L. Diese Ionen dringen in die passive Chromoxidschicht von Standard-Edelstählen (z. B. 304) ein und führen zu starker Lochfraßbildung und Spannungsrisskorrosion. Center Emaille verwendet spezielle, doppelseitige Glasformulierungen, die entwickelt wurden, um extremen Chloridumgebungen standzuhalten und herkömmliche Metalllegierungen zu einem Bruchteil der Kapitalkosten zu übertreffen.

Bei der Konstruktion eines maßgeschneiderten GFS-Tanks muss das spezifische Gewicht der Flüssigkeit (rho_fluid) gegen die strukturellen Grenzen des verschraubten Stahlmantels abgewogen werden.

Um den maximalen hydrostatischen Druck (P_max) zu bestimmen, der am Basisring eines Tanks ausgeübt wird, wenden Ingenieure die Standardgleichung für den Flüssigkeitsdruck an:

Sobald das lokalisierte Druckprofil ermittelt ist, wird die erforderliche Baustahlplattendicke (t) für jede einzelne Ringebene unter Verwendung einer Modifikation der Ringspannungsgleichung für dünnwandige Zylinder berechnet:

• t ist die berechnete Strukturplattendicke.

• D ist der Innendurchmesser des Tanks.

• ist die zulässige Auslegungsspannung der jeweiligen Titan-Kohlenstoffstahlsorte gemäßAWWA D103Standards.

• E ist der mechanische Verbindungswirkungsgrad der hochfesten Schraubenanordnung (typischerweise im Bereich von 0,70 bis 0,85).

• ist der vorgesehene Korrosionszuschlag. Für Mittelemail-GFS-Tanks, da die undurchlässige Glasschicht den Stahl vollständig vor Materialverlust im Laufe der Zeit schützt.

Da die Wasserchemie in den verschiedenen Reinigungsstufen stark variiert, müssen GFS-Tanks mit präzisen Materialkonfigurationen angepasst werden:

Der größte Engpass bei modernen industriellen Wasseraufbereitungsprojekten ist die Ausführungszeit vor Ort. Herkömmliche Betonbecken erfordern umfangreiche Aushubarbeiten, die Errichtung eines Gerüsts, das Einbinden von Bewehrungsstäben und lange chemische Aushärtezeiten. Vor Ort geschweißte Tanks erfordern umfangreiche Strukturgerüste, mehrstufiges Schweißen durch zertifizierte Teams und zerstörungsfreie Prüfungen (NDT) unter günstigen Wetterbedingungen.

Center Email behebt diesen Engpass durch aModulares Schnellinstallationssystem:

1. Werksvorfertigung:Das Schneiden, Stanzen, Sandstrahlen und Emaillieren erfolgt zu 100 % in einer automatisierten Anlage. Jedes Panel wird vorab mit Hochspannung getestet1500V elektrischer Urlaubstestum vor dem Versand sicherzustellen, dass keine Mikroporosität vorliegt.

2. Kompakte Containerlogistik:Die Platten werden effizient auf Paletten verpackt und in Standard-Seecontainern verschickt, wodurch die Logistikkosten und der Platzbedarf am Standort minimiert werden.

3. Bodensynchronisierung:Die Montage erfolgt von oben nach unten mithilfe spezieller mechanischer Hubsysteme. Der obere Plattenring und das Dach werden auf Bodenhöhe zusammengebaut und dann nach oben aufgebockt, damit der nächste Ring darunter verschraubt werden kann.

4. Keine Heißarbeit:Die Teams montieren die gesamte Struktur mit hochfesten selbstsichernden Schrauben und speziellen Elastomerdichtstoffen. Dies vermeidet jegliches Schweißen vor Ort und verkürzt die Installationszeit um bis zu60 %und ermöglicht den Baufortschritt unabhängig von Regen, Hitze oder Minustemperaturen.

F: Warum kann kein Standard-Edelstahl für die Lagerung von Meerwasserentsalzung verwendet werden?

A: Während Edelstahl der allgemeinen atmosphärischen Oxidation widersteht, sind Standardqualitäten wie 304 oder 316 sehr anfällig für lokale Lochfraß- und Spaltkorrosion, wenn sie hohen Chloridwerten (Cl-) im Meerwasser ausgesetzt werden. GFS bietet eine vollständige chemische Barriere, die metallische Lochfraßbildung vollständig vermeidet.

F: Wie hoch ist die erwartete Lebensdauer eines maßgeschneiderten GFS-Tanks in einem RO-Wassersystem?

A: Dank der inerten Beschaffenheit der Glasbeschichtung, die nicht mit entmineralisiertem Wasser reagiert, weist ein ordnungsgemäß konstruierter und gewarteter GFS-Tank eine Lebensdauer von mehr als 100 % auf30 bis 50 Jahre.

F: Können diese Tanks angepasst werden, wenn die Kapazitäten der Wasseraufbereitungsanlage erweitert werden?

A: Ja. Das modulare, verschraubte Design ermöglicht eine vertikale Skalierung der Tankkonfiguration durch Hinzufügen unterer Plattenringe, vorausgesetzt, der Fundamentringträger aus Beton wurde so konstruiert, dass er die zusätzliche hydrostatische Last tragen kann.

Der Aufbau robuster, leistungsstarker Wasseraufbereitungsnetzwerke erfordert einen erfahrenen Fertigungspartner.Shijiazhuang Zhengzhong Technology Co., Ltd. (Mittelemail)ist Asiens führender Hersteller modularer verschraubter Lagersysteme mit einem Zusammenschluss von mehr als 100.000 Mitarbeitern30 Jahre Erfahrung in der Materialwissenschaftmit erfolgreichen Installationen in mehr als 100 Ländern.

Center Email arbeitet nach den geprüften Standards ISO 9001, ISO 14001 und ISO 45001 und hält nahezu alle Anforderungen200 eigene Patente, indem wir mit globalen EPC-Unternehmen und Stadtwerken zusammenarbeiten, um Projektrisiken zu senken und Installationszeitpläne zu verkürzen.

Sichern Sie Ihre Wasseraufbereitungsanlagen mit präzisem, werkseitig angebrachtem Schutz.

Um Entwicklungs- und Beschaffungsteams bei der Visualisierung ihrer Projektparameter zu unterstützen, kann das folgende interaktive Simulationstool verwendet werden, um Fluiddynamik, grundlegende hydrostatische Druckprofile und erforderliche Materialspezifikationen für maßgeschneiderte Glas-Stahl-Tankanordnungen basierend auf Ihrer Zielkapazität und speziellen Wasseranwendung zu berechnen.
