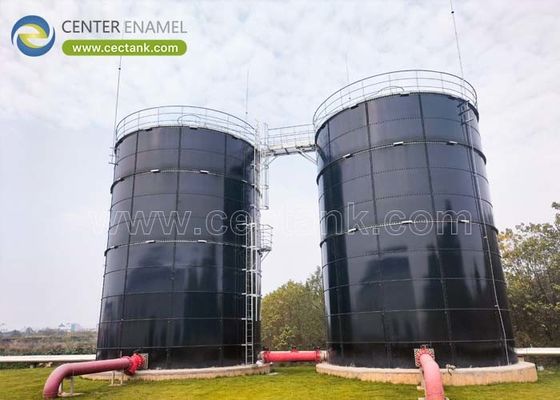

Glas auf Stahl geschmolzener Anaerober Schlammdecken (UASB) -Reaktor für Abwasseranlagen

Direkte Antwort:In der industriellen und kommunalen Abwassertechnik aGlass-Fused-to-Steel (GFS) UASB-Reaktordient als fortschrittliches anaerobes biologisches Behandlungssystem, das darauf ausgelegt ist, den chemischen Sauerstoffbedarf (CSB) und den biochemischen Sauerstoffbedarf (BSB) schnell zu senken und gleichzeitig erneuerbares Biogas zu gewinnen. Das Abwasser tritt am Boden des Reaktors ein und fließt durch eine dichte, schwebende Decke aus anaerobem, körnigem Schlamm nach oben.

Center Email begegnet den intensiven Korrosionsherausforderungen dieses Prozesses durch den Einsatz modularer GFS-Platten. Diese werkseitig aufgebrachte Beschichtung verbindet Borosilikatglas molekular mit hochfestem Kohlenstoffstahl und verhindert so eine strukturelle Verschlechterung durch saure Umgebungen und flüchtige Gase, während die vollständige Tankintegrität über eine Lebensdauer von mehr als 30 Jahren erhalten bleibt.

Die Effizienz eines UASB-Reaktors hängt von der Aufrechterhaltung eines Gleichgewichts abOrganische Laderate (OLR)und Kontrolle derAufwärtsströmungsgeschwindigkeitdes zulaufenden Abwassers. Wenn die Flüssigkeit zu schnell nach oben wandert, kann sie das Aktivschlammbett auswaschen; Wenn es sich zu langsam bewegt, kann es zu kanalisierten Strömungen kommen und die Behandlungseffizienz verringern.

Um sicherzustellen, dass die körnige Schlammdecke ordnungsgemäß suspendiert bleibt, ohne aus dem Reaktor zu steigen, muss die Aufwärtsströmungsgeschwindigkeit sorgfältig reguliert werden:

WoAstellt die horizontale Querschnittsfläche des GFS-Tankmantels dar. Bei hochfesten Industrieanwendungen (z. B. Brauereien, Papierfabriken und Lebensmittelverarbeitungsanlagen) bleiben die Konstruktionsparameter im Allgemeinen kontinuierlich dazwischen0,5 und 1,5 Meter pro Stunde.

Die chemische Umgebung in einem anaeroben Reaktor ist äußerst aggressiv. Beim Abbau organischer Verbindungen entstehen im unteren Bereich flüchtige Fettsäuren (VFAs), während im oberen Bereich feuchtes Methan und Schwefelwasserstoff gesammelt werden ($text{H}_2text{S}$) Gase.

Die Kernkomponente jedes Hochleistungs-UASB-Reaktors ist derDreiphasentrenner, der im oberen Bereich der GFS-Tankkonfigurationen von Center Email positioniert ist.

[ Biogas-Abflusszone ] ───► Gasablenkbleche ───────────────────────── [ Absetzzone (Flüssigkeit) ] ───► Schlamm setzt sich wieder ab ───────────────────────── [ körniges Schlammbett ] ───► Abwasserströme Nach oben

Der Separator verwendet ein System aus Gasablenkblechen und Sedimentationsabscheidern, um drei verschiedene Phasen gleichzeitig zu verwalten:

1. Die Gasphase:Aufsteigende Biogasblasen treffen auf die abgeschrägten Leitbleche, die das Gas in Sammeldome an der Oberseite des Tanks umleiten und so verhindern, dass es in die Absetzzone gelangt.

2. Die feste Phase:Aus den Gasblasen freigesetzte körnige Schlammpartikel gelangen in die ruhige Absetzzone, gleiten an den geneigten Wänden der Abscheiderstruktur hinunter und kehren in das darunter liegende Aktivschlammbett zurück.

3. Die flüssige Phase:Das geklärte Abwasser fließt weiter nach oben, vorbei an den Trennwänden, und fließt über umlaufende Rinnen mit V-Kerben zur Endableitung oder Nachbehandlung.

Dieses interaktive Engineering-Tool ermöglicht es Prozessentwicklern, das erforderliche Reaktorvolumen und die erwartete Methanproduktion auf der Grundlage von Profilen des organischen Abwassers im Zufluss abzuschätzen.

Die modulare Glass-Fused-to-Steel-Technologie von Center Email verlagert kritische Konstruktionsschritte vom Feld in eine kontrollierte Fabrikumgebung:

• Erweiterte Beschichtungsgleichmäßigkeit:Die Emaille-Aufschlämmung wird mit automatisierten Geräten aufgetragen, um eine gleichmäßige Dicke an allen Plattenkanten und Schraubenlöchern sicherzustellen und Schwachstellen zu beseitigen, an denen Korrosion entstehen könnte.

• Strenge Teststandards:Jedes GFS-Modul wird einem Hochspannungs-Urlaubstest unterzogen1500 V bis 2500 Vum vor dem Versand zu bestätigen, dass die Glasschicht durchgehend und völlig frei von mikroskopischen Fehlern ist.

• Modulare Anpassungsfähigkeit:Das verschraubte Montagesystem ermöglicht es Abwasseranlagen, ihre Kapazität bei Bedarf nachträglich zu erweitern. Der Tank kann abgeschraubt, aufgebockt und an der Basis mit zusätzlichen Plattenringen ausgestattet werden, was Ausfallzeiten minimiert und die anfängliche Infrastrukturinvestition schützt.

Bei der anaeroben Vergärung entsteht Schwefelwasserstoffgas ($text{H}_2text{S}$), das sich mit Feuchtigkeit zu stark ätzender Schwefelsäure verbindet. Herkömmliche Epoxidbeschichtungen können im Laufe der Zeit mikroskopisch kleine Poren bilden, wodurch Säure in den darunter liegenden Stahl eindringen und ihn korrodieren kann. Die Glasauskleidung von Center Email bietet eine völlig porenfreie chemische Barriere, die sich in Gegenwart von sauren Gasen nicht verschlechtert.

Da die mit Glas verschmolzene Oberfläche extrem glatt und porenfrei ist, ist sie auf natürliche Weise resistent gegen Kalkablagerungen und das Anhaften von Biomasse. Unter normalen Betriebsbedingungen erfordern die Innenflächen kein routinemäßiges mechanisches Schaben oder chemisches Reinigen, was die Wartungskosten im Vergleich zu Betonalternativen erheblich senkt.

Die Tankplatten werden mit speziellen, hochwertigen EPDM- oder Silikondichtungen abgedichtet, die chemischem Verschleiß und thermischer Bewegung standhalten. Die Verbindungen werden mit hochfesten Strukturschrauben gesichert, die mit schützenden Kunststoffkappen abgedeckt sind, wodurch eine dauerhafte, gasdichte Abdichtung entsteht, die Methanlecks verhindert.
