Schwimmende Dächer für Hydrauliköltanks: Fortgeschrittene Kontaminations- und Oxidationskontrolle bei der Speicherung von Schmierstoffen

Schwimmende Dächer für Hydrauliköltanks: Fortschrittliche Kontrolle von Kontamination und Oxidation bei der Lagerung von Schmierstoffen in großen Mengen

Das Ingenieurparadigma: Warum niedrigflüchtige Flüssigkeiten schwimmende Decks erfordern

Hydrauliköle besitzen einen außergewöhnlich niedrigen Dampfdruck, wodurch Verdunstungsverluste ein minimales finanzielles Problem darstellen. In großen Lagertanks wird jedoch einInternes Schwimmendes Dach (IFD)eingesetzt, um die Reinheit der Flüssigkeit zu gewährleisten. Es wirkt als absolute physische Barriere gegen atmosphärischen Sauerstoff, Feuchtigkeitsaufnahme und das Eindringen mikroskopischer Partikel – die Hauptursachen für Ausfälle von nachgeschalteten Komponenten.

Wenn industrielle Hydraulikflüssigkeiten in herkömmlichen, nicht abgedichteten Tanks mit festem Dach gelagert werden, sind sie drei katastrophalen Degradationsvektoren ausgesetzt:

· Oxidation:Der ständige Kontakt zwischen atmosphärischem Sauerstoff und der ruhenden Oberflächenschicht des Öls initiiert einen molekularen Abbau, der sauren Schlamm, unlöslichen Lack und Polymerketten ergibt, die Präzisionsservos blockieren.

· Hydrolyse:Industrielle Hydrauliköle sind von Natur aus hygroskopisch. Wenn die Umgebungstemperaturen schwanken, "atmet" der Tank feuchte Luft ein, wodurch Feuchtigkeit an der inneren Tankwand kondensiert und in die Flüssigkeit gelangt, was die Verschleißschutzadditive schnell aufbraucht.

· Partikeleintrag:Mikroskopischer Staub, Sand und Siliziumdioxid aus der Luft umgehen Standard-Grobfilter-Tankentlüftungen und setzen sich direkt in der Ölmatrix ab, was zu abrasivem Verschleiß an engen mechanischen Toleranzen führt.

Mechanik der Dampfraumeliminierung und Flüssigkeitsauftrieb

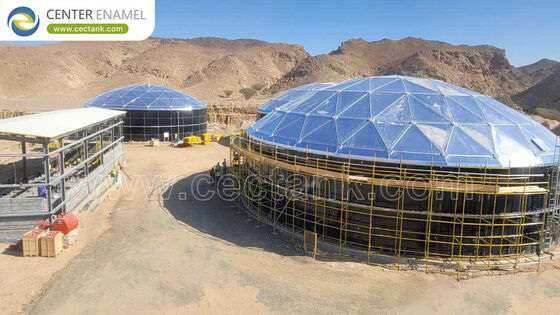

Ein internes schwimmendes Dach (IFD) schwimmt direkt auf der Flüssigkeitsoberfläche innerhalb einer festen äußeren Struktur (wie z. B. einem verschraubten Stahl- oder Aluminiumkuppeltank). Das schwimmende Panel eliminiert den offenen Luftraum über der Flüssigkeit und stellt sicher, dass auch während Zyklen mit hohem Füll- oder Entleerungsvolumen keine Umgebungsluft mit dem gesamten Ölvolumen in Kontakt kommt.

Berechnungen zur Auftriebsstabilität

Um einen ordnungsgemäßen Auftrieb aufrechtzuerhalten und ein Kippen oder Sinken unter mechanischen Zugkräften während des Betriebs zu verhindern, muss das Verdrängungsvolumen des IFD seine Gesamtmasse sicher überschreiten. Die Physik, die dieses Gleichgewicht regelt, wird durch die grundlegende Auftriebsgleichgewichtsformel ausgedrückt:

Technischer Vergleich: Flüchtige Kohlenwasserstoffe vs. Hydraulikflüssigkeiten

Die strukturellen Parameter und technischen Toleranzen, die für ein IFD zur Handhabung von industriellen Hydraulikschmierstoffen erforderlich sind, unterscheiden sich radikal von typischen flüchtigen Erdölinstallationen:

Randdichtungs-Engineering: Verhinderung von chemischem Aufquellen und Flüssigkeitskontamination

Direkte Antwort:Der primäre Punkt der technischen Anfälligkeit bei einem schwimmenden Dach für Hydrauliköl ist die Randdichtung. Da die Dichtung in ständigem, direktem Kontakt mit dem Hydrauliköl steht, muss die Elastomerverbindung perfekt mit den spezifischen Additivpaketen (einschließlich Zinkdialkyldithiophosphat oder Antischaumpolymeren) kompatibel sein, um Materialversagen zu verhindern.

Die Wahl eines falschen Polymers kann zu chemischem Aufquellen, struktureller Erweichung oder trockenem Reißen führen, was die Integrität der Tankdichtung zerstört und mikroskopische Gummifragmente direkt in die Flüssigkeitsversorgung freisetzt.

Leistungsprofile spezialisierter Dichtungsverbindungen:

· Fluorkohlenstoff (Viton / FKM):Die Premium-Option für synthetische Hydrauliköle, biobasierte Flüssigkeiten und Phosphatester-Konfigurationen. Es erfährt über Jahrzehnte kontinuierlicher Immersion eine Volumenänderung von weniger als3%und behält einen optimalen mechanischen Wischdruck gegen die Tankwand bei.

· Hochacrylnitrilhaltiges Nitril (NBR / Buna-N):Empfohlen für konventionelle mineralölbasierte Hydrauliköle. Die Formulierung muss einen Acrylnitrilgehalt von mehr als36%aufweisen, um die Quellneigung von leichten Industrie-Basisölen zu widerstehen.

· PTFE-Dampfwickel:Oft als dünne, hochbeständige Schutzschicht um primäre elastische Schaumkerne verwendet, wodurch eine glatte, chemisch undurchlässige Barriere entsteht, die die Reibung entlang der inneren Tankwände minimiert.

Konformität und technische Standards

Industrielle Installationen, die schwimmende Dächer zur Eindämmung von schweren Schmierstoffen oder Hydraulikölen verwenden, müssen die folgenden strukturellen und Prüfcodes strikt einhalten:

· API-Standard 650 Anhang H:Regelt die Konstruktion, Herstellung und die Sicherheitsmargen des Auftriebs von internen schwimmenden Dächern in atmosphärischen Lagerumgebungen.

· AWWA D103-09:Regelt den Einsatz von modularen, werkseitig beschichteten, verschraubten Stahl-Lagertanks, die die glatten inneren Wandprofile bieten, die für flüssigkeitsdichte Wischerdichtungsfahrten erforderlich sind.

· ISO 4406 Reinheitsstandard:Wird zur Überprüfung der Tankleistung verwendet. Ein ordnungsgemäß abgedichtetes internes schwimmendes Dach, gekoppelt mit einem absoluten Entfeuchter-Atemsystem am festen Außendach, sollte die Reinheit der Massenöl zuverlässig auf oder über einerISO 16/14/11Reinheitsklasse halten.

Häufig gestellte Fragen (FAQ)

Wie wirken sich hochviskose Hydrauliköle auf den Betrieb von schwimmenden Dächern aus?

Eine hohe Flüssigkeitsviskosität erhöht den Flüssigkeitsscherwiderstand, der während der Füll- und Entleerungszyklen auf die peripheren Randdichtungen ausgeübt wird. Um diesen Widerstand auszugleichen, muss die Konstruktion zusätzliche steife Führungsstangen und Anti-Rotationskabel enthalten, um sicherzustellen, dass sich das schwimmende Deck vertikal bewegt, ohne zu klemmen, zu kippen oder sich gegen die Tankwände zu verkeilen.

Kann ein internes schwimmendes Dach mit einem Stickstoff-Inertisierungssystem kombiniert werden?

Ja. Die Kombination eines IFD mit einem Niederdruck-Stickstoff ($N_2$)-Inertisierungssystem stellt den höchsten Standard der Flüssigkeitskonservierung dar. Das schwimmende Dach eliminiert über98%der Flüssigkeits-Gas-Grenzfläche, was die Menge an Stickstoffgas, die benötigt wird, um den verbleibenden Kopfraum des Tanks vor Sauerstoff zu schützen, erheblich reduziert.

Welche Wartungsherausforderungen sind einzigartig für schwimmende Dächer für Hydrauliköl?

Im Gegensatz zu leichten Kraftstoffen hinterlässt Hydrauliköl einen anhaltenden, schweren Schmierfilm an der inneren Tankwand, wenn sich das Dach senkt. Dieser Film zieht feine Partikel an, falls diese in den oberen Dampfraum gelangen. Regelmäßige Sichtprüfungen sind erforderlich, um sicherzustellen, dass die primären Wischerdichtungen sauber sind und dass angesammelte Sedimente an den Tankwänden die Ränder der Dichtungen nicht beschädigen.

Wie funktioniert die Regenwasserableitung bei einem internen schwimmenden Dach für Öl?

Da das schwimmende Deck durch ein festes Außendach geschützt ist (eine interne schwimmende Dachkonstruktion), sammelt sich Regenwasser nicht direkt auf der Deckoberfläche an, wie es bei einem externen schwimmenden Dach der Fall wäre. Folglich sind keine komplexen internen flexiblen Ablaufrohre erforderlich, die das Risiko von Leckagen oder Verstopfungen bergen. Diese Designentscheidung reduziert den laufenden Wartungsaufwand des Systems erheblich.

Was passiert, wenn Hydrauliköl auf die Oberseite des schwimmenden Daches gelangt?

Jeder Bruch in den Deckplatten oder ein Versagen der Randdichtung, das dazu führt, dass sich Hydrauliköl auf der Oberseite des schwimmenden Daches ansammelt, verringert dessen Gesamtauftriebsmarge. Wenn dies nicht behoben wird, kann das Gewicht des angesammelten Öls dazu führen, dass sich das Dach neigt oder sinkt. Tanks sollten mit automatischen Füllstandsanzeigen oder Sichtprüföffnungen ausgestattet sein, um frühzeitig Ölansammlungen zu erkennen.
