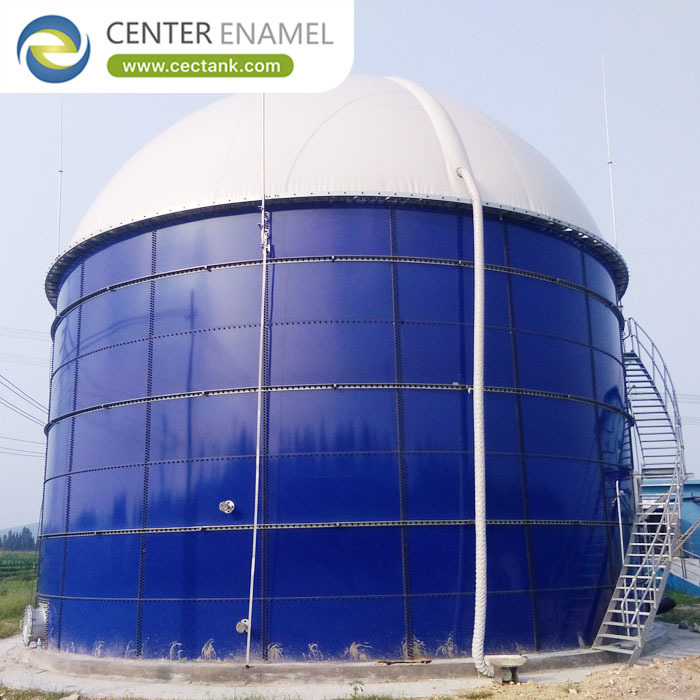

Biogas-Speichertank: GFS-Fermenter für anaerobe Behandlung

Biogas- und anaerobe Vergärungsanlagen in Abwasser- und Agrarabfallanlagen stehen unter demselben Druck: Biogas sicher speichern, Gas zur Energiegewinnung auffangen und die Anlage jahrzehntelang in Betrieb halten. Eine blasende Auskleidung, eine undichte Naht oder eine versagende Beschichtung verwandeln ein Speichermedium in eine Haftungsgefahr und eine Wartungsfalle.

Entwickelt von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), kombiniert ein verschraubter GFS-Tank eine normgerechte Struktur mit einer Glas-Emaille-Beschichtung (Glass-Fused-to-Steel, GFS), die für Biogas und Gülle aus anaeroben Vergärungsanlagen ausgelegt ist. Das Ergebnis entspricht AWWA D103-09 und ISO 28765 und behält seine Integrität über thermische Zyklen, Füll- und Entleerungszyklen sowie korrosive Beanspruchung hinweg bei.

Ein GFS-Tank speichert Biogas unter Bedingungen, bei denen das falsche Material oder die falsche Verbindung stillschweigend versagt. Die Spezifikation muss Korrosion, Kontamination und strukturelle Belastung berücksichtigen, bevor eine Platte zugeschnitten wird, da der Biogasbetrieb keinen Spielraum für eine versagende Beschichtung oder eine undichte Naht lässt, und eine dokumentierte Lebensdauer von 30-50 Jahren von den Entscheidungen in der Entwurfsphase abhängt.

• Einsatzgerechtigkeit: Speichert Biogas, bei dem Biogas und Gülle aus anaeroben Vergärungsanlagen die gesamte Spezifikation bestimmen, von der Mantelplatte bis zum Dach und den Anschlüssen.
• Strukturelle Grundlage: verschraubt, wobei die Mantelgröße nach der Ein-Fuß-Methode bei geschweißten Tanks oder nach der Kursbewertung bei verschraubten Tanks bemessen und dann auf Wind- und seismische Lasten geprüft wird.
• Kapazität: Einzelne Tanks reichen von 100-20.000 m³, sodass ein Behälter den täglichen Durchsatz einer Anlage ohne eine zweite Hülle bewältigen kann.
• Lebenszyklus: Eine geplante Lebensdauer von 30-50 Jahren ist nur mit einem dokumentierten Inspektions- und Wiederbeschichtungsplan von Anfang an realistisch.
• Warum es wichtig ist: Der Tank ist der Puffer zwischen einem volatilen Inventar und der Umwelt; seine Integrität ist die Integrität der Anlage.

Die Materialwahl bestimmt, wie der Tank dem Produkt und der Umgebung widersteht. GFS wird für Biogas und Gülle aus anaeroben Vergärungsanlagen ausgewählt und dann durch Oberflächenvorbereitung und eine Glasemaille geschützt, die bei 820-930 °C auf 0,25-0,40 mm DFT (Trockenschichtdicke) eingebrannt wird, was Abrieb und chemische Angriffe widersteht. Güte und Dicke richten sich nach der Korrosivität des Dienstes, dem lokalen Klima und der angestrebten Lebensdauer, denn sobald die Hülle errichtet ist, kann das tragende Metall ohne einen kostspieligen Umbau nicht neu spezifiziert werden.

• Material: GFS ist die Basis; Güte und Dicke richten sich nach der Korrosivität von Biogas und dem lokalen Klima.
• Oberflächenvorbereitung: Die Platte wird vor dem Einbrennen der Emaille sandgestrahlt (Sa 2,5), damit die Schicht haftet und nicht auf Walzhaut sitzt.
• Normen: Gebaut nach AWWA D103-09 und ISO 28765, mit Schweißverfahren und zerstörungsfreier Prüfung (ZfP), die dem Code entsprechen.
• Korrosionsschutz: Eine Glasemaille-Beschichtung plus kathodischer Schutz, wo Boden oder Produkt dies erfordern, hält die Hülle auf ihrer Auslegungsdicke.
• Warum es wichtig ist: Sobald der Tank in Betrieb ist, kann das Material nicht mehr einfach neu spezifiziert werden; die hier getroffene Wahl bestimmt die Wartungskurve für Jahrzehnte.

Ein GFS-Tank verdient seine Einstufung an der Verbindung und der Hydrostatprüfung, nicht auf der Verkaufszeichnung. Verschraubte Nähte werden abgedichtet und nach Spezifikation angezogen, die Emaille wird mit 1500 V auf der gesamten Oberfläche auf Hohlstellen geprüft, die Hülle wird unter Wasser mit dem 1,25-fachen der Auslegungsdruckhöhe geprüft, und die Mill-Zertifikate, ZfP-Berichte und Beschichtungsdickenprotokolle begleiten den Tank in seinem Betriebsleben. Die Inspektion macht aus einer gefertigten Hülle ein Vermögen, das eine Aufsichtsbehörde zulässt und eine Versicherung abdeckt.

• Verbindungen: Verschraubte Nähte werden abgedichtet und angezogen, damit versteckte Mängel unter hydrostatischem Druck nicht zu Lecks werden.
• Hydrostatische Prüfung: Die Hülle wird mit dem 1,25-fachen der Auslegungsdruckhöhe oder gemäß Code hydrostatisch geprüft, wobei jeder Kurs vor dem Verfüllen geprüft wird.
• Passgenauigkeit: Schrauben der Güte 8.8 und kontrollierte Feldmontage halten einen errichteten Tank seiner berechneten Geometrie treu.
• Qualitätssicherungspaket: Mill-Zertifikate, ZfP-Berichte und Beschichtungsdickenprotokolle werden pro Tank zusammengestellt und dem Betreiber übergeben.
• Warum es wichtig ist: Die Inspektion macht aus einer gefertigten Hülle einen Tank, den Sie versichern und genehmigen lassen können.

Jeder von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) gelieferte Tank ist nach AWWA D103-09 und EN 1090 konstruiert, mit Finite-Elemente-Verifizierung von Mantel-, Dach- und Düsenlasten, bei 820-930 °C unter ISO 9001 und ISO 45001-Kontrolle eingebrannt, mit 1500 V auf der gesamten Oberfläche auf Hohlstellen geprüft und mit Schrauben der Güte 8.8 und herstellerzertifiziertem Dichtmittel montiert. Beschichtungsdickenprotokolle, Hohlstellenprüfberichte und hydrostatische Prüfprotokolle begleiten jedes Biogasprojekt, damit die Konstruktionsgeschichte einer Prüfung nach AWWA D103-09 standhält.

Ein Biogas-Tank ist keine Standardhülle; er ist eine strukturelle Berechnung, ein Glas-Emaille-Beschichtungssystem (GFS) und ein Inspektionsbericht, der 30 Jahre oder länger halten muss.

Er speichert Biogas unter kontrollierten Bedingungen, schützt das Produkt vor Kontamination und die Anlage vor Freisetzung, während er AWWA D103-09 für Struktur und Inspektion erfüllt.

Die primäre Grundlage ist AWWA D103-09, unterstützt durch ISO 28765 für Materialien, Schweißen und Korrosionsschutz; lokale Vorschriften und Genehmigungen bestätigen dann die Wahl.

GFS wird für den Einsatz spezifiziert, die Platte wird sandgestrahlt (Sa 2,5) und mit Emaille eingebrannt, und kathodischer Schutz wird hinzugefügt, wo Boden oder Produkt dies erfordern. Das Beschichtungsdickenprotokoll wird vor dem Versand verifiziert.

Ja. Höhe des Mantels, Dachtyp, Düsen, Mischer und Instrumentierung werden an Durchsatz, Klima und Vorschriften angepasst. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) erstellt Zeichnungen und ein Inspektionspaket pro Tank.
