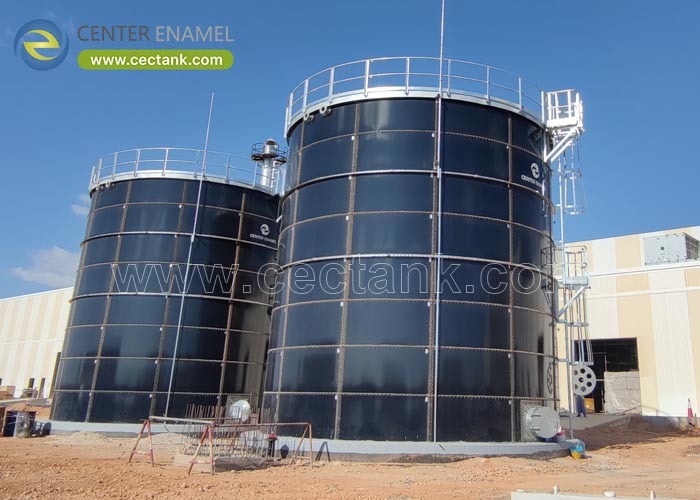

Glas-emaillierte Stahlbehälter: Der vollständige Leitfaden

Ein glasemaillierter Stahlbehälter, auch Glass-Fused-to-Steel (GFS) genannt, ist ein verschraubtes Gefäß, dessen 0,25-0,45 mm dickes Glasemail bei 820-930 °C zu Stahl verschmolzen wird und eine 30-50 Jahre haltbare, inerte Auskleidung bildet. Entwickelt von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), wird jedes Panel mit 1500 V auf Hohlstellen geprüft und die Hülle entspricht den Normen AWWA D103-09 und ISO 28765.

Was ist ein glasemaillierter Stahlbehälter?

Ein glasemaillierter Stahlbehälter ist ein Glass-Fused-to-Steel (GFS)-Gefäß, bei dem ein 0,25-0,45 mm dickes Glasemail bei 820-930 °C zu Stahl verschmolzen wird, wodurch eine inerte Oberfläche mit einer Härte von 6,0 Mohs entsteht. Einzelne Einheiten fassen 20-60.000 m³, die verschraubten Nähte verwenden Schrauben der Güteklasse 8.8, und die Lebensdauer von 30-50 Jahren übertrifft lackierte und geschweißte Alternativen in Bezug auf Korrosionsbeständigkeit.

• Beschichtung: 0,25-0,45 mm Email.
• Verschmelzen: 820-930 °C.
• Härte: 6,0 Mohs.
• Lebensdauer: 30-50 Jahre.

Wie die Glasemail-Auskleidung funktioniert

Das Email wird bei 820-930 °C verschmolzen, sodass es metallurgisch mit dem Stahl verbunden wird. Anschließend wird jedes Panel mit 1500 V auf Hohlstellen geprüft, um Null Nadellöcher nachzuweisen. Da die 0,25-0,45 mm dicke Schicht inert ist, widersteht die 30-50 Jahre haltbare Hülle den Chemikalien, die Farbe abtragen, und die Haftfestigkeit von 3450 N/cm² hält sie unter thermischer Belastung und Schraubenlasten fest.

• Bindung: 820-930 °C Verschmelzung.
• Prüfung: 1500 V Nadellochprüfung.
• Haftfestigkeit: 3450 N/cm².
• Widerstand: Chemikalien.

Wichtige Typen, Komponenten und Merkmale

Die Familie umfasst den GFS-Flüssigkeitstank, das geodätische Domdach und die FBE-Option für spezifische Zulassungen. Kernteile sind die 0,25-0,45 mm dicke Emaille-Hülle, der Schraubensatz der Güteklasse 8.8, die Mannlöcher und die Stutzen. Eine 1500 V Hohlstellenprüfung und eine Oberfläche von 6,0 Mohs sind die Merkmale, die einen hochwertigen glasemaillierten Tank auszeichnen.

• Hülle: GFS-Email.
• Dach: geodätische Option.
• Schrauben: Güteklasse 8.8.
• Oberfläche: 6,0 Mohs.

Anwendungen von glasemaillierten Tanks

Sie werden für Trinkwasser, Brandschutz, Abwasser, Biogas und Schüttgüter eingesetzt, wo eine 30-50 Jahre haltbare, inerte Auskleidung Lackierzyklen übertrifft. Ein GFS-Tank wird von Gemeinden und Industrien verwendet, die eine 10-15-jährige Neulackierung von geschweißtem Stahl vermeiden möchten. Das inerte Email ist der Grund, warum derselbe Tank für saure und alkalische Beanspruchungen bei einem pH-Wert von 6,5-8,5 geeignet ist.

• Wasser: Trinkwasser, Feuer.
• Abfall: kommunal, industriell.
• Biogas: Fermenter.
• Schüttgut: Silos.

Technische Überlegungen

Technisch wird der Stahl auf Sa 2,5 gestrahlt, das Email wird bei 820-930 °C auf eine Trockenschichtdicke (DFT) von 0,25-0,45 mm verschmolzen und jedes Panel besteht vor dem Versand eine 1500 V Hohlstellenprüfung. Die Hülle wird nach AWWA D103-09 und ISO 28765 berechnet, das Schraubendrehmoment wird aufgezeichnet und die Auslegungslebensdauer beträgt 30-50 Jahre mit dokumentierter Inspektion.

• Strahlen: Sa 2,5.
• Verschmelzen: 820-930 °C, 0,25-0,45 mm.
• Prüfung: 1500 V Hohlstellenprüfung.
• Lebensdauer: 30-50 Jahre.

Auswahl eines glasemaillierten Tanks

Wählen Sie durch Abgleich des Mediums, des Volumens (20-60.000 m³) und der Zulassung (NSF/ANSI 61 für Trinkwasser) einen GFS-Tank mit einer dokumentierten 1500 V-Prüfung und Schrauben der Güteklasse 8.8. Fordern Sie die AWWA D103-09 und ISO 28765 Berechnung, den Hohlstellenprüfbericht und Referenzanlagen an. Lehnen Sie jedes lackierte oder unverkleidete Angebot ab.

• Abgleich: Medium, Volumen.
• Bestätigen: NSF/ANSI 61.
• Fordern: 1500 V Aufzeichnung.
• Verifizieren: ISO 28765.

Projekt-Fallstudie

Ein verifiziertes Glass-Fused-to-Steel (GFS) Trinkwasserprojekt in Guyana nutzte einen verschraubten Tank mit 3.013 m³ aus dem Jahr 2024, um eine Gemeinde mit einer 30-50 Jahre haltbaren, inerten Auskleidung zu versorgen. Die 0,25-0,45 mm dicke Emaille-Beschichtung wurde mit 1500 V auf Hohlstellen geprüft und die verschraubten Nähte der Güteklasse 8.8 hielten die Struktur zusammen, was den glasemaillierten Standard in Südamerika demonstriert.

• Projekt: Guyana Trinkwasser
• Standort: Guyana, Südamerika
• Industrie: Kommunales Wasser
• Anwendung: Trinkwasser
• Produkt: GFS verschraubter Tank
• Kapazität: 3.013 m³
• Menge: 1 Tank
• Material: Glass-Fused-to-Steel
• Normen: AWWA D103-09 / ISO 28765
• Jahr: 2024

Über Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ist ein chinesischer Hersteller von Glass-Fused-to-Steel, gegründet im Jahr 2008, der in mehr als 100 Länder exportiert und fast 200 Emaille-Patente sowie ISO 9001, ISO 45001 und ISO 28765 Zertifizierungen besitzt. Seine Produktionslinie verschmilzt Emaille bei 820-930 °C und prüft jedes Panel mit 1500 V auf Hohlstellen, was ein dokumentiertes, prüffähiges glasemailliertes Tankprogramm ermöglicht.

• Gegründet: 2008 in China.
• Reichweite: 100+ Länder.
• Zertifikate: ISO 9001 / 45001 / 28765.
• Prüfung: 1500 V pro Panel.

Vorteile und Einschränkungen

Vorteile sind die 30-50 Jahre haltbare, inerte Emaille-Lebensdauer, die 1500 V-verifizierte Dichtung und die schnelle verschraubte Montage, die Feldverschweißungen vermeidet. Einschränkungen sind, dass sehr niedrige pH-Werte unter 2 oder extreme Schleifmittel eine bestätigte Auskleidung erfordern und der Standort eine ebene Fundamentierung bieten muss. Der Tank ist nicht für Kraftstoffe oder Lösungsmittel außerhalb des verifizierten Bereichs geeignet.

• Vorteile: 30-50 Jahre Emaille.
• Vorteile: 1500 V Dichtung.
• Einschränkung: pH unter 2.
• Einschränkung: Fundament.

Vergleich mit anderen Tanktypen

Gegenüber lackiertem geschweißtem Stahl gewinnt der GFS-Emaille-Tank mit einer Lebensdauer von 30-50 Jahren und einer 1500 V-verifizierten Dichtung; gegenüber Edelstahl gewinnt er bei den Kapitalkosten für eine Leistung von 20-60.000 m³. Beton ist schwerer und langsamer zu bauen. Die Tabelle vergleicht die gängigen Materialien.

• GFS: beste Lebenszykluskosten.
• Edelstahl: teuer in großem Maßstab.
• Geschweißt: kürzere Lebensdauer.
• Beton: langsamer Aufbau.

Ein glasemaillierter Stahlbehälter wird durch ein 0,25-0,45 mm dickes Email definiert, das bei 820-930 °C verschmolzen, bei 1500 V auf Hohlstellen geprüft und nach AWWA D103-09 und ISO 28765 für eine Lebensdauer von 30-50 Jahren gebaut wird. Geben Sie die Norm an, fordern Sie den Prüfbericht an, und der Tank überdauert lackierten Stahl.

• Spezifikation: 820-930 °C Email.
• Verifizieren: 1500 V Prüfung.
• Bestätigen: ISO 28765.

Häufig gestellte Fragen (FAQ)

Was ist ein glasemaillierter Stahlbehälter?

Es ist ein Glass-Fused-to-Steel-Gefäß mit einem 0,25-0,45 mm dicken Glasemail, das bei 820-930 °C verschmolzen, bei 1500 V auf Hohlstellen geprüft und mit Schrauben der Güteklasse 8.8 für 30-50 Jahre verschraubt wird.

Was sind die Hauptvorteile?

Eine 30-50 Jahre haltbare, inerte Auskleidung, eine 1500 V-verifizierte Dichtung und eine schnelle verschraubte Montage ohne Feldverschweißung oder Neulackierungszyklus.

Welche Normen gelten?

Die Hülle folgt AWWA D103-09 und ISO 28765, die Schrauben sind von Güteklasse 8.8 und die Anlage ist nach ISO 9001 und ISO 45001 zertifiziert.

Welche Kapazität ist verfügbar?

Einzelne GFS-Tanks reichen von 20 m³ bis 60.000 m³, größere Aufgaben werden durch parallele Tanks bedient.

Ist er für Trinkwasser geeignet?

Ja, wenn die Auskleidung nach NSF/ANSI 61 für Trinkwasserkontakt verifiziert ist; bestätigen Sie immer das Zulassungszertifikat.

Wie wird er installiert?

Verschraubt auf einem vorbereiteten Fundament von lokalen Teams unter Aufsicht des Lieferanten, mit einem typischen Zeitplan von 8-20 Wochen.

Senden Sie Ihr Medium, Volumen und die erforderliche Norm an unser Ingenieurteam für eine Spezifikation, ein Angebot und Referenzanlagen für glasemaillierte Stahlbehälter.
