Panelspeicherbehälter Der vollständige Leitfaden für modulare Panelspeicher

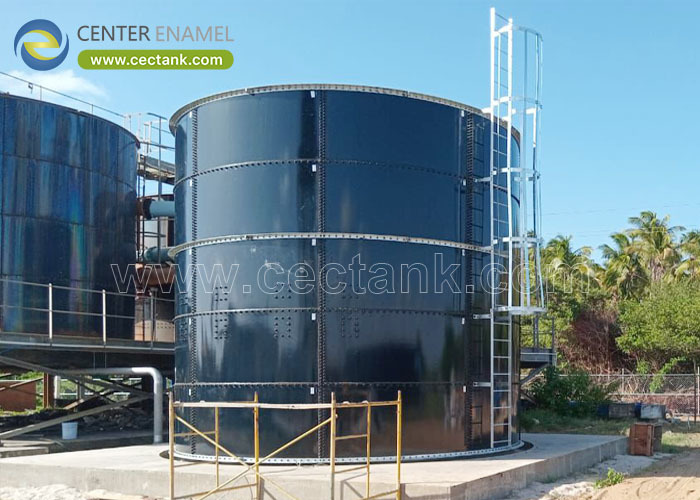

Ein Panelspeicher ist ein modulares Gefäß, das aus in der Fabrik hergestellten Stahlplatten zusammengesetzt wird, die vor Ort mit dichtgemachten Nähten und hochfesten Befestigungsmitteln zusammengebrillt werden.und Bergbau wählen Paneltanks, wenn sie große Flüssigkeitskapazität ohne Schweißgeräte benötigenDie traditionellen Alternativen sind im Vergleich zu ihnen schwierig: Gegossener Beton benötigt wochenlange Verhärtung und bleibt knackig und auslaugt.Während Feldgeschweißte Kohlenstoffstahltanks Spreng- und Beschichtungsarbeiten erfordern, deren Qualität ausschließlich von den Standortbedingungen abhängt.

Center Enamel, der erste Hersteller von Glass-Fused-to-Steel-Tank in China, produziert seit 2008 geschraubte Panelspeichertank und verfügt über fast 200 Emaillierungspatente.Epoxid mit Fusionsverbindung (FBE), Edelstahl und galvanisierter Stahl sind nach ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS und FM zertifiziert und wurden ab 2023 in mehr als 100 Länder exportiert.

1Was ist ein Panelspeicher und wie wird er gebaut?

Ein Panelspeicher ist ein geschraubtes Gefäß, dessen Schale, Dach und Boden aus standardisierten Stahlplatten bestehen, die durch Schrauben der Klasse 8.8 und technische Dichtungsmittel verbunden sind,auf einem vorbereiteten Fundament, Ring für Ring errichtet.

·Fabrikherstellung:Die Platten werden unter ISO 9001 Fabrikkontrolle geschnitten, geprüft, geformt, beschichtet und gehärtet nicht auf einer schlammigen Baustelle so dass die Beschichtungsdicke und -qualität auf jeder Platte wiederholbar sind.

·Vier Materialsysteme:Glas aus geschmolzenem Stahl bei 820-930 °C für Trink- und Korrosionsmittel; FBE für Abwasser und chemische Speicherung; 304/316/316L rostfrei für pharmazeutische und hochreine Zwecke;warmgezinktes Stahl bei ~ 450 °C für wirtschaftliche Trocken- und Wasserversorgung.

·Erektion mit Schrauben:Ein Tank von 1.000 m3 wird in der Regel in wenigen Tagen mit kleinen Mannschaften und ohne Warmarbeitsgenehmigungen errichtet.

·Standardisiertes Zubehör:Manhole, Flansche, Dachschlösser, Leitern, Plattformen, Lüftungsöffnungen und Mischerhalter schrauben sich in vorgegebene Plattenpositionen.

2Warum sind Paneltanks besser als Beton- und Schweißanlagen?

Paneltanks gewinnen bei Geschwindigkeit, Qualitätskontrolle und Lebenszykluskosten, weil die kritische Arbeit – Beschichtung und Herstellung – in einer Fabrik stattfindet, nicht auf dem Feld.

·Konstruktionsgeschwindigkeit:Schraubenplatten werden 3-5 mal schneller aufgestellt als Betonvergießen und benötigen keine 28-tägige Aufhärtung; die Errichtung erfolgt parallel zu Bauarbeiten.

·Integrität der Beschichtung:Die GFS- und FBE-Beschichtungen werden in der Fabrik in einem Ofen gehärtet und zu 100% mit Hochspannungssparken getestet, wodurch die Nadellöcher beseitigt werden, die von Feldfarben auf geschweißten Tanks befallen sind.

·Erweiterbarkeit und Verlagerung:Die Konstruktion von Panels ermöglicht es den Eigentümern, die Kapazität durch Hinzufügen von Ringen zu erhöhen oder den gesamten Tank zu verlagern. Dies ist für Gießbeton oder geschweißte Monolithen nicht möglich.

·Lebenszykluseconomie:Bei einer Konstruktionsdauer von 30-50 Jahren und ohne Neubeschichtungskräfte sind die Gesamtbetriebskosten unter den Betonkosten (kontinuierliche Reparatur) und den Gesamtbetonkosten für beschichteten Schweißstahl (Neubeschichtung alle 5-10 Jahre) zu verzeichnen.

3. Wie man das richtige Material und die richtige Größe des Panels wählt

Die Materialauswahl folgt der gespeicherten Flüssigkeit, die Größe folgt der Prozessnachfrage.

·Trinkwasser:die NSF/ANSI 61- und WRAS-zertifizierten GFS-Platten mit Dachzugang und Lüftung gemäß der Standardpraxis, die nach AWWA D103-09 konstruiert wurden.

·Abwasser und Schlamm:FBE- oder GFS-Platten behandeln Schwefelwasserstoff und variablen pH-Wert; ISO 28765 regelt die Qualität der Emaillierung für diese Aufgaben.

·Flüssigkeiten mit hoher Reinheit und chemische Flüssigkeiten:304/316/316L-Edelstahlplatten liefern eine inerte, polierbare Oberfläche für Lebensmittel-, Getränke- und pharmazeutische Prozesse (LFGB-konforme Optionen verfügbar).

·Kapazitätsbereich:Die Modulplattengeometrie erstreckt sich von 20 m3 bis über 20 000 m3; die von der FEA geprüften Konstruktionen bieten Wind-, seismische und Schneelast für den Projektstandort.

Technische Sicherung

Jeder Zentral-Emaill-Panel-Speicherbehälter mit FEA-basierten Strukturberechnungen, Beschichtungszertifikaten, drehmomentgesteuerten Schraubenverfahren,und Aufbauüberwachungsoptionen nach den Managementsystemen ISO 9001 und ISO 45001, die den Anforderungen von AWWA D103-09, ISO 28765, NSF/ANSI 61, EN 1090 und NFPA entsprechen.

Häufig gestellte Fragen (FAQ)

Was ist ein Panelspeicher?

Ein Panelspeichertank ist ein modularer Tank, der aus herkömmlich beschichteten Stahlplatten besteht, die vor Ort mit dichtgemachten Nähten zusammengeschraubt werden.und kann Ring für Ring erweitert oder verlagert werden, mit Kapazitäten von 20 m3 bis über 20 000 m3.

Wie lange dauert es, einen Paneltank zu installieren?

Die meisten Paneltanks werden je nach Kapazität innerhalb von 1 bis 3 Wochen errichtet ¥ ein 1000 m3 GFS-Tank wird in der Regel in wenigen Tagen mit einer kleinen Mannschaft zusammengestellt.oder Feldbeschichtung erforderlich ist.

Welches Material sollte ich wählen?

Wählen Sie GFS für Trinkwasser und Korrosionsstoffe (NSF/ANSI 61 zertifiziert), FBE für Abwasser und chemische Dienstleistungen, 304/316/316L rostfrei für Anwendungen mit hoher Reinheit,und galvanisierter Stahl für wirtschaftliche Wasser- und TrockenlagerungDie Ingenieure des Zentrums bestätigen die Auswahl anhand Ihrer Flüssigkeitschemie.

Können Panelspeichertank individuell angepasst werden?

Ja. Zentrum Schmelzschnitter Durchmesser, Höhe, Dachart (Kegel, geodätische Kuppel, Membran) und Zubehörmit FEA-Prüfung für lokale Wind- und seismische Belastungen.

·
