Rohöllagerdächer: Schwimmende und geodätische Kuppeln

Rohöllagerdächer kontrollieren die Verdunstung und halten Dampf und Regen von großen Kohlenwasserstofftanks fern. Die beiden bewährten Optionen sind das externe Schwimmdach und das geodätische Kuppeldach aus Aluminium. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) wurde für geschweißte API 650-Schalen von 100–150.000 m3 entwickelt und liefert geodätische Kuppeldächer aus Aluminium mit freier Spannweite aus 6061-T6-Aluminium mit einer geplanten Lebensdauer von 30–50 Jahren.

Was ein Rohöllagerdach ist

Ein Rohöllagerdach ist der obere Abschluss eines API 650-geschweißten Tanks, der den Dampfverlust und den Wettereintrag begrenzt. Das externe Schwimmdach ruht auf dem Produkt mit einer 6-40-mm-Schale und einem Pontondeck, während das geodätische Kuppeldach aus Aluminium eine 6061-T6-Struktur mit freier Spannweite von bis zu 75 m ist, die jeden Tank abdeckt. Beide zielen auf eine Lebensdauer von 30–50 Jahren bei geringem Wartungsaufwand ab.

• Hülse:API 650, 100-150.000 m3.
• EFR:Ponton auf Produkt.
• Kuppel:lichte Spannweite 75 m.
• Leben:30-50 Jahre.

Wie das Dach den Dampf kontrolliert

Das äußere schwimmende Dach reduziert den Dampfraum auf nahezu Null, indem es auf dem Öl sitzt und eine Randdichtung und einen Abfluss verwendet, um die Schalenbewegung von 6–40 mm zu bewältigen. Das geodätische Kuppeldach aus Aluminium dichtet den Tank mit EPDM oder PVC und einem Eigengewicht von 6–12 kg/m2 ab, wodurch die 30–50 Jahre haltbare Hülle nahezu nicht belastet wird. Beide halten den Kohlenwasserstoff unter dem Auslegungsdruck auf -20 bis 60 °C.

• Siegel:Felgendichtung oder EPDM.
• Gewicht:6-12 kg/m2 Kuppel.
• Temperatur:-20 bis 60 °C.
• Spanne:bis zu 75 m.

Wichtige Dachtypen und Komponenten

Die Familie umfasst das äußere Schwimmdach, das innere Schwimmdach und das geodätische Kuppeldach aus Aluminium, jeweils mit eigenem Deck, eigener Abdichtung und eigenem Zugang. Kernbestandteile sind die 6061-T6-Aluminiumplatten, die EPDM- oder PVC-Dichtung, der Mannschacht und der Laufsteg. Eine dokumentierte EN 1090- und API 650-Berechnung ist das Merkmal, das das Dach für den Kohlenwasserstoffeinsatz qualifiziert.

• Panels:6061-T6 Aluminium.
• Siegel:EPDM oder PVC.
• Code:EN 1090 / API 650.
• Zugang:Mannloch plus Laufsteg.

Anwendungen von Öllagerdächern

Sie bedienen Rohölterminals, Raffinerien und Kraftstoffdepots, in denen Verdunstungsverluste und Brandgefahr in Tanks mit 100.000 bis 150.000 m3 kontrolliert werden müssen. Das geodätische Kuppeldach aus Aluminium wird auch für Wasser- und Reinprodukttanks verwendet, bei denen eine lichte Spannweite von bis zu 75 m interne Pfosten überflüssig macht. Aufgrund des geringen Gewichts von 6–12 kg/m2 passt die gleiche Kuppel sowohl in neue als auch nachgerüstete Schalen.

• Terminals:Rohöl und Treibstoff.
• Raffinerien:Produkttanks.
• Wasser:Kuppel mit freier Spannweite.
• Nachrüstung:jede Hülle.

Technische Überlegungen

Technisch gesehen verwendet die geschweißte API 650-Hülle eine 6–40 mm dicke Platte für die Wassersäule, das Dach ist für -20 bis 60 °C und eine Lebensdauer von 30–50 Jahren ausgelegt und eine sekundäre Eindämmung (Bund oder Doppel) kontrolliert verschüttete Flüssigkeiten. Das geodätische Kuppeldach aus Aluminium ist nach EN 1090 und API 650 berechnet, mit EPDM oder PVC abgedichtet und für Windgeschwindigkeiten bis 200 km/h und Schnee bis 1,5 kN/m2 ausgelegt.

• Platte:6-40 mm Schale.
• Code:API 650 / EN 1090.
• Wind:bis zu 200 km/h.
• Leben:30-50 Jahre.

So wählen Sie ein Öllagerdach aus

Wählen Sie, indem Sie die Flüchtigkeit des Produkts, den Tankdurchmesser (bis zu 75 m für eine Kuppel) und die örtliche Wind- oder Schneelast an ein Dach anpassen, das API 650 und EN 1090 erfüllt. Fragen Sie den Lieferanten nach der Berechnung der Kuppelspannweite, den EPDM- oder PVC-Dichtungsdetails und den Referenzdächern. Lehnen Sie alle Angebote ab, bei denen die Wind- und Erdbebenbewertung des Standorts nicht angegeben werden kann.

• Übereinstimmen:Volatilität und Spanne.
• Bestätigen:API 650 / EN 1090.
• Nachfrage:Siegeldetail.
• Verifizieren:Wind und Erdbeben.

Projektfallstudie

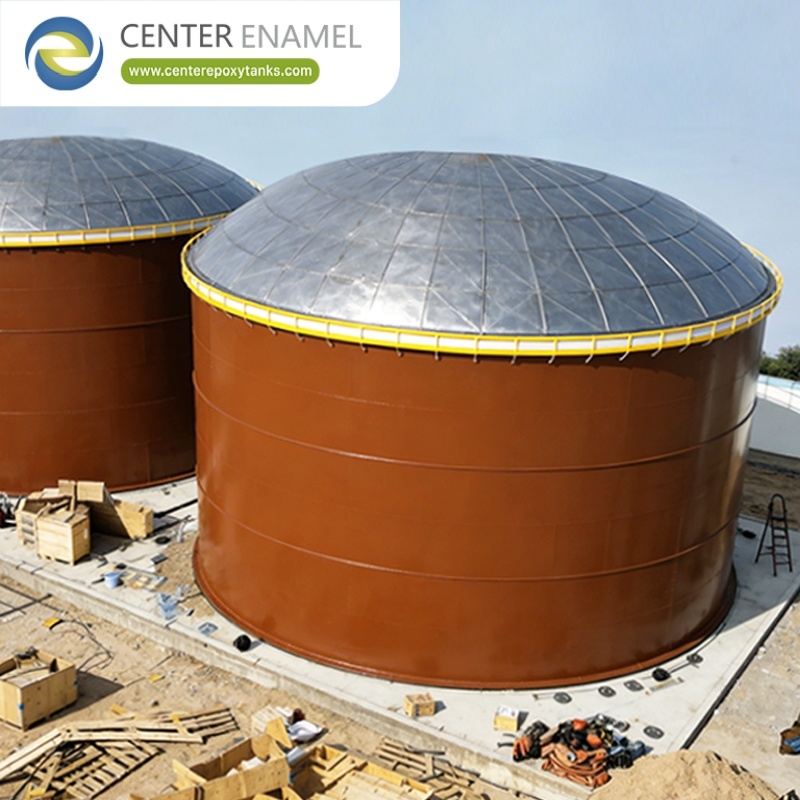

Bei einer verifizierten Lieferung von geodätischen Kuppeldächern aus Aluminium in Nicaragua wurden im Jahr 2024 zwei verschraubte Tanks mit 4.957 m3 Fassungsvermögen verwendet, die mit 6061-T6-Kuppeldächern mit freier Spannweite ausgestattet waren und die gleiche nach EN 1090 berechnete Kuppelkonstruktion mit einem Gewicht von 6–12 kg/m2 aufwiesen, die auch für die Dampfkontrolle bei der Öllagerung eingesetzt wird. Die Kuppeln versiegelten die Tanks mit EPDM und zeigten bei einem realen Projekt ein wartungsfreies Dach für 30–50 Jahre.

• Projekt:Kuppeldachtanks aus Nicaragua
• Standort:Nicaragua, Nordamerika
• Industrie:Wasserversorgung (Dome Tech)
• Anwendung:Dach-/Dampfbremskonstruktion
• Produkt:Geodätisches Kuppeldach aus Aluminium
• Kapazität:4.957 m3
• Menge:2 Panzer
• Material:Aluminium 6061-T6
• Standards:EN 1090 / API 650
• Jahr:2024

Über Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) stellt geodätische Kuppeldächer aus Aluminium mit freier Spannweite aus 6061-T6-Aluminium her, wurde 2008 gegründet und exportiert in mehr als 100 Länder. Das Kuppelprogramm ist nach EN 1090 und API 650 berechnet, mit EPDM oder PVC abgedichtet und für Windgeschwindigkeiten von bis zu 200 km/h ausgelegt, wodurch Öl- und Wasserterminals ein wartungsarmes Dach für 30–50 Jahre erhalten.

• Gegründet:2008 in China.
• Material:6061-T6 Aluminium.
• Code:EN 1090 / API 650.
• Erreichen:Über 100 Länder.

Vorteile und Einschränkungen

Vorteile sind die lichte Spannweite von bis zu 75 m ohne Innenpfosten, ein Gewicht von 6–12 kg/m2, das die Hülle schont, und die inhärente Korrosionsbeständigkeit von Aluminium für 30–50 Jahre. Einschränkungen bestehen darin, dass das externe Schwimmdach eine Schale mit großem Durchmesser benötigt und dass die Kuppel vor Wind und Schnee vor Ort geschützt sein muss. Beides ersetzt nicht die Tankhülle selbst.

• Vorteile:lichte Spannweite 75 m.
• Vorteile:leicht 6-12 kg/m2.
• Limit:EFR mit großem Durchmesser.
• Limit:Wind/Schnee bestätigen.

Vergleich der Dachtypen

Bei einem festen Kegeldach reduzieren das äußere Schwimmdach und die geodätische Kuppel den Dampfverlust erheblich; Bei einem internen Schwimmdach werden durch die Kuppel Pfosten überflüssig und die Nachrüstung vereinfacht. Beide Optionen zielen auf eine Lebensdauer von 30 bis 50 Jahren ab und reichen bis zu 75 m. Daher werden in der Tabelle die gängigen Dachoptionen gegenübergestellt, sodass die Wahl auf das Produkt und den Tankdurchmesser abgestimmt ist.

• EFR:geringe Verdunstung.
• IFR:versiegeltes Deck.
• Kuppel:klare Spanne.
• Kegel:klein behoben.

Bei den Rohöllagerdächern wird zwischen dem externen Schwimmdach und dem geodätischen Kuppeldach aus Aluminium gewählt, die beide auf API 650-Schalen von 100–150.000 m3 mit einer Lebensdauer von 30–50 Jahren gebaut sind. Geben Sie die EN 1090-Berechnung an, bestätigen Sie die EPDM- oder PVC-Dichtung, und das Dach ist ohne Pfosten dampfregulierend.

• Spezifikation:API 650 / EN 1090.
• Verifizieren:EPDM-Dichtung.
• Bestätigen:Spannweite und Belastung.

Häufig gestellte Fragen (FAQ)

Was ist ein Erdöllagerdach?

Es ist der obere Verschluss eines nach API 650 geschweißten Tanks, der den Dampfverlust begrenzt; Das äußere Schwimmdach läuft auf dem Öl, während das geodätische Kuppeldach aus Aluminium eine 6061-T6-Kappe mit freier Spannweite bis zu 75 m ist.

Welches Dach eignet sich am besten für Rohöl?

Das außenliegende Schwimmdach ist der Standard für große Rohöl- und Schweröltanks; Die geodätische Kuppel aus Aluminium wird für Nachrüstungen, saubere Produkte und wenn eine pfostenfreie Spannweite von bis zu 75 m gewünscht ist, bevorzugt.

Welche Standards gelten für Öllagerdächer?

Die Hülle entspricht API 650 und das geodätische Kuppeldach aus Aluminium ist nach EN 1090 und API 650 berechnet und mit EPDM oder PVC für eine Lebensdauer von 30–50 Jahren abgedichtet.

Welche Kapazität decken diese Dächer ab?

Sie sind für geschweißte API 650-Tanks von 100 m3 bis 150.000 m3, mit Kuppelspannweiten von bis zu 75 m und Windstärken bis zu 200 km/h ausgelegt.

Wie wird das Kuppeldach montiert?

Die 6061-T6-Aluminiumpaneele werden von örtlichen Teams unter Aufsicht des Lieferanten in einer Kuppel mit freier Spannweite am vorbereiteten Tank verschraubt, wodurch die Hülle nur 6–12 kg/m2 belastet.

Ist die geodätische Kuppel für Öldampf geeignet?

Ja für Dampfkontrolle und Wetterschutz; Die EPDM- oder PVC-Dichtung und die 30–50 Jahre haltbare Aluminiumstruktur machen sie zu einer wartungsarmen Abdeckung für Öl- und Reinprodukttanks.

Senden Sie Ihren Tankdurchmesser, Ihr Produkt und die Wind- oder Schneelast vor Ort an unser Ingenieurteam, um eine Spezifikation und Referenzliste für eine geodätische Kuppel oder ein schwimmendes Dach aus Aluminium zu erhalten.
