AWWA D103 Glas emaillierte Stahltanks: Erklärung der Normkonformität

Verschraubte Stahltanks werden häufig unter Bezugnahme auf eine Norm spezifiziert, die nur wenige der beteiligten Parteien tatsächlich gelesen haben. Eine Spezifikationszeile wie „verschraubter Stahltank nach AWWA D103“ sagt einem Hersteller sehr wenig darüber aus, welche Ausgabe gilt, welches Beschichtungssystem beabsichtigt ist oder welche Klauseln der Ingenieur als zwingend erachtet – und in diesen Lücken treten Streitigkeiten auf. Bei kommunalen Wasserprojekten, Brandschutzsystemen und industriellen Lagerbehältern sind die wiederkehrenden Probleme dieselben: ein Tank, der einer veralteten Ausgabe entspricht, eine Beschichtung, die einem generischen Lackstandard entspricht, aber nicht den Beschichtungsanforderungen der D103, und Herstellungs- oder Montageverfahren, die nie dokumentiert wurden. Konformität ist kein Etikett; es ist eine Reihe von nachweisbaren Anforderungen über Design, Materialien, Herstellung, Montage und Inspektion.

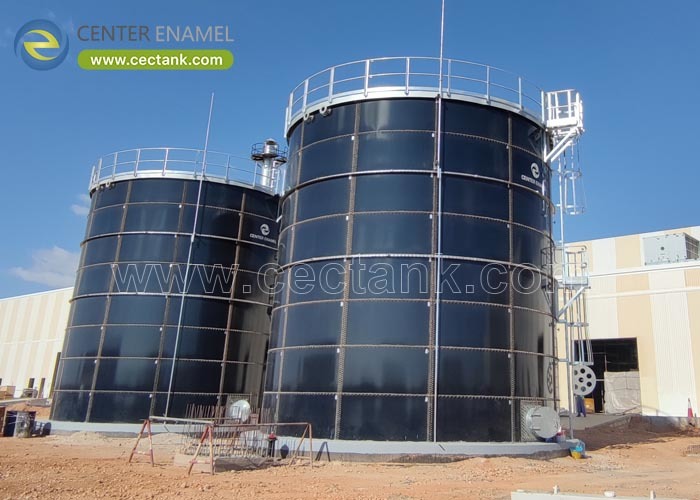

AWWA D103 ist die Norm der American Water Works Association für werkseitig beschichtete, verschraubte Kohlenstoffstahltanks zur Wasserspeicherung und deckt Glas-emaillierte Stahltanks explizit als eines der anerkannten Beschichtungssysteme ab. Für GFS-Tanks bedeutet Konformität die Erfüllung der strukturellen Auslegungsregeln der Norm, ihrer Beschichtungs- und Materialanforderungen sowie ihrer Herstellungs-, Montage- und Inspektionsbestimmungen. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) entwickelt und fertigt verschraubte GFS-Tanks nach AWWA D103-09, wobei die Schalengeometrie durch Finite-Elemente-Analyse validiert und in mehr als 100 Länder geliefert wird.

1. Was deckt AWWA D103 ab?

AWWA D103 regelt werkseitig beschichtete, verschraubte Kohlenstoffstahltanks zur Wasserspeicherung. Sie legt Anforderungen für die strukturelle Auslegung, die Konstruktionsmaterialien, das werkseitig aufgebrachte Beschichtungssystem, die Herstellungs- und Werkstattpraxis, die Montage- und Feldpraxis sowie die Inspektion und Prüfung fest, die die Konformität vor der Inbetriebnahme des Tanks nachweist.

• Geltungsbereich: Werkseitig beschichtete, verschraubte Kohlenstoffstahltanks zur Wasserspeicherung, einschließlich des Glas-emaillierten Beschichtungssystems unter den anerkannten Optionen.
• Strukturelle Auslegung: Anforderungen an die Dicke der Schalenplatten, die Auslegung von Schraubverbindungen, Wind- und seismische Lasten sowie die Grundlage, auf der die Schale dimensioniert wird.
• Materialien: Spezifikation des Stahlsubstrats, der Verbindungselemente und der Dichtungsmaterialien, so dass jede Komponente der Baugruppe abgedeckt ist und nicht nur die Platte.
• Beschichtungssystem: Anforderungen an die werkseitig aufgebrachte Beschichtung, einschließlich Oberflächenvorbereitung, Anwendung und Prüfung zur Überprüfung der Beschichtungskontinuität.
• Montage und Inspektion: Bestimmungen für die Montage, die Fundamentschnittstelle, die Handhabung beschichteter Platten vor Ort sowie die Inspektion und Prüfung, die vor der Übergabe durchgeführt werden.

2. Wie erfüllen GFS-Tanks die Beschichtungsanforderungen?

Die Beschichtungsbestimmungen sind dort, wo Glas-emaillierter Stahl einen strukturellen Vorteil hat, da die Verschmelzung eine Beschichtung erzeugt, deren Kontinuität elektrisch an jeder Platte überprüft werden kann. Wo ein aufgetragenes System auf Dickenmessung und Sichtprüfung angewiesen ist, wird eine verschmolzene Glasbeschichtung mit Hochspannung auf Löcher geprüft, so dass jede Diskontinuität im Werk und nicht im Betrieb gefunden wird.

• Werkseitige Anwendung: Die Beschichtung wird unter kontrollierten Werkstattbedingungen aufgetragen und gebrannt, was genau die Umgebung ist, die die Norm für einen werkseitig beschichteten Tank annimmt.
• Kontinuitätsprüfung: Jede Platte wird mit Hochspannung, üblicherweise 1500 V, geprüft, so dass Beschichtungsdiskontinuitäten vor dem Versand und nicht nach der Montage identifiziert und repariert werden.
• Gemessene Haftung: Die Fusionsbindungsfestigkeit wird mit 3450 N/cm² quantifiziert, was einen überprüfbaren Wert ergibt und keine qualitative Aussage über die Beschichtungsanhaftung.
• Definierte Härte: Die gebrannte Oberfläche erreicht 6,0 Mohs und unterstützt die Beständigkeit gegen Handhabungsschäden, Schmutz und Reinigung während der gesamten Lebensdauer.
• Mehrschichtoptionen: 2C2F ist Standard und 3C3F für aggressive Beanspruchung erhältlich, so dass das spezifizierte Beschichtungssystem an die gelagerte Flüssigkeit angepasst werden kann.

3. Wie sollte die Konformität überprüft und dokumentiert werden?

Die Konformität sollte nachgewiesen und nicht behauptet werden. Ein Käufer hat Anspruch auf die Auslegungsbasis und -berechnungen, Materialzertifikate für Stahl und Verbindungselemente, Beschichtungsprüfprotokolle sowie die Montage- und Inspektionsdokumentation – und die Spezifikation sollte angeben, welche Ausgabe der Norm gilt und welche Dokumente zur Überprüfung eingereicht werden müssen.

• Ausgabe angeben: Geben Sie die Ausgabe, z. B. AWWA D103-09, in der Spezifikation an, damit Lieferant und Käufer dasselbe Dokument verwenden.
• Konstruktionsberechnungen: Fordern Sie Schalenkonstruktionsberechnungen an, die die Auslegungsbasis, die Lastfälle und die daraus resultierende Plattendicke und Schraubenspezifikation zeigen.
• Materialzertifikate: Beschaffen Sie Werkszertifikate für den Stahl und Zertifikate für Verbindungselemente und Dichtungsmaterialien, die die gesamte Baugruppe abdecken.
• Beschichtungsprüfprotokolle: Beschaffen Sie Löcherprüfprotokolle, Haftungs- und Härtewerte sowie Beschichtungsdickemessungen, die mit der Produktionscharge verknüpft sind.
• Montage- und Inspektionsberichte: Fordern Sie dokumentierte Montageverfahren und Inspektionsprotokolle, einschließlich Dichtungsprüfungen, vor der Abnahme des Tanks an.

Center Enamel entwickelt und fertigt nach AWWA D103-09 mit vollständiger Dokumentation. Die Platten werden bei 820-930 °C mit 2C2F-Abdeckung als Standard emailliert, jede Platte wird durch 100% Hochspannungs-Lochfunkenprüfung bei 1500 V verifiziert, die Haftung wird mit 3450 N/cm² gemessen und die Härte bei 6,0 Mohs. Die Schalengeometrie wird durch Finite-Elemente-Analyse validiert, mit Güte 8.8 Verbindungselementen verschraubt, nach ISO 9001 mit ISO 28765, CE/EN 1090 und NSF/ANSI 61 produziert und in mehr als 100 Länder nach einem Standardplan von 30 Tagen mit drei Jahren Garantie geliefert.

Ein Standardverweis in einer Spezifikation ist eine Behauptung. Berechnungen, Zertifikate und Prüfprotokolle sind der Beweis – bestehen Sie auf dem Beweis.

Häufig gestellte Fragen (FAQ)

Was ist AWWA D103?

Es ist die Norm der American Water Works Association für werkseitig beschichtete, verschraubte Kohlenstoffstahltanks zur Wasserspeicherung. Sie umfasst die strukturelle Auslegung, Materialien, das werkseitig aufgebrachte Beschichtungssystem, die Herstellung, Montage sowie die Inspektion und Prüfung, die zur Nachweisung der Konformität erforderlich sind.

Deckt AWWA D103 Glas-emaillierte Stahltanks ab?

Ja. Glas-emaillierter Stahl ist eines der anerkannten werkseitig aufgebrachten Beschichtungssysteme innerhalb der Norm, und GFS-Tanks werden nach AWWA D103-09 auf die gleiche Weise wie andere werkseitig beschichtete, verschraubte Stahltanks entwickelt und dokumentiert.

Was verlangt AWWA D103 für die Beschichtung?

Sie erfordert ein werkseitig aufgebrachtes Beschichtungssystem mit definierter Oberflächenvorbereitung, Anwendung und Verifizierungsprüfung. Für GFS bedeutet dies eine kontrollierte Ofenverschmelzung bei 820-930 °C mit Kontinuitätsprüfung jeder Platte sowie messbare Haftungs- und Härtewerte, die die Leistung der Beschichtung belegen.

Können die Tanks innerhalb der AWWA D103-Konformität angepasst werden?

Ja. Kapazität, Durchmesser, Verhältnis von Höhe zu Durchmesser, Dachtyp, Beschichtungssystem, Isolierung sowie alle Mannlöcher, Flansche, Leitern, Plattformen und Instrumentierungen können an das Projekt angepasst werden, während die Schalenkonstruktion nach AWWA D103-09 dokumentiert bleibt.

Wichtige Erkenntnisse

• AWWA D103 ist die Norm für werkseitig beschichtete, verschraubte Kohlenstoffstahltanks für Wasser und deckt explizit Glas-emaillierte Stahlsysteme ab.
• Die Konformität umfasst Design, Materialien, Beschichtung, Herstellung, Montage und Inspektion – nicht nur einen Beschichtungsverweis in einer Spezifikationszeile.
• Verschmolzenes Glas macht die Beschichtungsprüfung objektiv: 100% Lochprüfung, gemessene Haftung und definierte Härte an jeder Platte.
• Geben Sie in der Spezifikation immer die Ausgabe an und fordern Sie Berechnungen, Materialzertifikate und Prüfprotokolle als Nachweis an.
