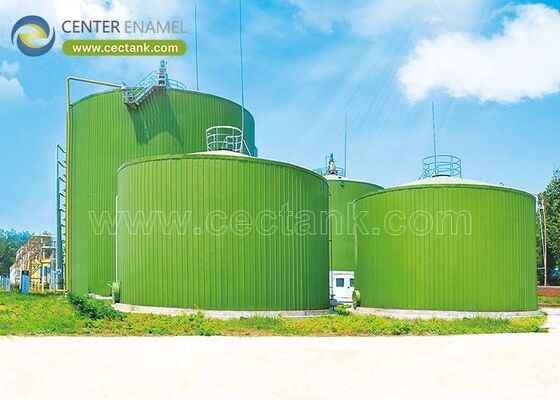

Kombinierte Stahltanks: Verschraubte Systeme mit Sammelleitung für Kapazität und Stufung

Der Instinkt auf einer wachsenden Baustelle ist, einen großen Tank zu spezifizieren und damit fertig zu sein. Das Problem tritt später auf: Das einzelne Gefäß kann nicht außer Betrieb genommen werden, ohne die Anlage zu stoppen, sein Volumen ist zum Zeitpunkt des Kaufs festgelegt, unabhängig davon, ob die Nachfrage eintritt, und wenn die Baustelle mehr Kapazität benötigt, ist die einzige Option ein weiteres vollständiges ziviles und mechanisches Programm. In kommunalen Anlagen, Industrieanlagen und landwirtschaftlichen Betrieben ist diese Starrheit teuer – Betreiber betreiben in den ersten Jahren ein halb leeres Vermögen und in den späteren Jahren ein unterdimensioniertes, ohne Inspektionsfenster dazwischen. Die Lagerung als System kombinierter Tanks statt als einzelnes Gefäß zu behandeln, beseitigt alle drei Einschränkungen gleichzeitig.

Die Kombination von Stahltanks bedeutet, mehrere verschraubte Behälter über eine gemeinsame Sammelleitung zu verbinden, sodass sie als ein Speichervolumen fungieren, während sie einzeln isolierbar bleiben. Die Anordnung liefert gestufte Kapazität, ein Inspektionsfenster ohne Abschaltung und die Möglichkeit, Prozessstufen in Reihe zu betreiben, wo dies erforderlich ist. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) liefert verschraubte GFS-, epoxidbeschichtete, Edelstahl- und verzinkte Tanks, die nach einem gemeinsamen Anschlussstandard konstruiert, nach ISO 9001 hergestellt und in mehr als 100 Länder geliefert werden.

1. Warum Tanks kombinieren statt einen großen Behälter spezifizieren?

Kombinierte Tanks entkoppeln die Kapazität von einer einzigen Lieferentscheidung. Das Volumen kann hinzugefügt werden, wenn die Nachfrage dies rechtfertigt, jeder einzelne Tank kann zur Inspektion oder Reparatur isoliert werden, während der Rest des Systems in Betrieb bleibt, und Transportbeschränkungen sind kein limitierender Faktor mehr für die Gesamtkapazität, da jedes Gefäß als Standardpaneele transportiert wird.

• Gestaffelte Investitionen: Installieren Sie Phase eins jetzt und fügen Sie Behälter in späteren Budgetzyklen hinzu, anstatt die endgültige Kapazität zu finanzieren, bevor sie benötigt wird.
• Inspektionsfenster: Isolieren und entleeren Sie einen Tank zur Reinigung oder Inspektion, während der Rest des Systems weiterarbeitet.
• Transportunabhängigkeit: Jeder Tank wird als Fabrikpaneele transportiert, sodass die gesamte Baustellenkapazität nicht mehr durch Straßen- oder Hafengrenzen für ein einzelnes Gefäß begrenzt ist.
• Redundanz: Ein mechanisches Problem in einem Behälter wird zu einer Wartungsaufgabe statt zu einer Anlagenabschaltung, was auf kontinuierlich arbeitenden Anlagen am wichtigsten ist.
• Aufgabentrennung: Unterschiedliche Tanks im selben System können unterschiedliche Inhalte oder Prozessstufen aufnehmen, was ein einzelner Behälter nicht kann.

2. Wie werden verschraubte Tanks korrekt mit einer Sammelleitung verbunden?

Die Verbindung über eine Sammelleitung ist prinzipiell einfach, wird aber durch die Hydraulik bestimmt: Die Sammelleitung muss so dimensioniert sein, dass die Tanks mit vergleichbaren Raten gefüllt und entleert werden, jeder Tank benötigt ein eigenes Absperrventil und das System muss so ausgelegt sein, dass kein Behälter überfüllt oder stagniert. Ausgleichsleitungen, Niveauregelung und Isolationsdisziplin sorgen dafür, dass ein kombiniertes System wie ein Tank funktioniert und nicht wie mehrere, die zufällig miteinander verbunden sind.

• Dimensionierte gemeinsame Sammelleitung: Der Durchmesser der Sammelleitung muss den kombinierten Durchfluss aufnehmen, ohne einen hydraulischen Gradienten zu erzeugen, der den am weitesten entfernten Tank aushungert.
• Individuelle Absperrventile: Jeder Tank benötigt ein eigenes Ventil sowohl am Einlass als auch am Auslass, damit eine einzelne Einheit außer Betrieb genommen werden kann, ohne das System zu entleeren.
• Ausgleichsanschlüsse: Ausgeglichene Rohrleitungen gleichen die Niveaus zwischen parallel arbeitenden Tanks aus und verhindern, dass ein Behälter überläuft, während ein anderer niedrig steht.
• Niveauregelung und Alarme: Ein gemeinsames Niveausignal mit unabhängigen Hochwasseralarmen pro Tank, sodass ein Steuerungsfehler einen Behälter nicht über sein Auslegungsniveau hinaus füllen kann.
• Stagnationsmanagement: Rotations- oder Entnahme-Sequenzierung hält jeden Tank im Kreislauf, was für Trinkwasser- und biologische Anwendungen wichtig ist, bei denen Stagnation die Qualität verschlechtert.

3. Wann sollten Tanks in Reihe statt parallel betrieben werden?

Der Parallelbetrieb kombiniert Kapazität; der Reihenbetrieb schafft Prozessstufen. Reihenbetrieb wird verwendet, wenn die Flüssigkeit eine Verweilzeit oder eine sequentielle Behandlung benötigt – Sedimentation vor der Lagerung, pH-Konditionierung vor der Entladung oder anaerobe gefolgt von aerober Behandlung –, da die Aufteilung eines einzelnen Volumens in Stufen ein hydraulisches Profil ergibt, das kein einzelner gemischter Tank reproduzieren kann.

• Reihe für Verweilzeit: Zwei oder mehr Tanks in Reihe nähern sich einer Strömung ohne Rückvermischung an und liefern eine weitaus bessere Sedimentations- oder Reaktionsleistung als ein Tank mit gleichem Gesamtvolumen.
• Reihe für sequentielle Behandlung: Stufen können für Sedimentation, dann für Ausgleich, dann für Entladung konfiguriert werden, wobei jede Stufe mit ihrem eigenen Niveau und ihrer eigenen Verweilzeit betrieben wird.
• Parallel für reine Kapazität: Wo die Aufgabe einfach nur Volumen ist, ist der Parallelbetrieb mit einer ausgewogenen Sammelleitung die einfachste und robusteste Konfiguration.
• Umschaltbare Anordnungen: Ventile können beide Modi ermöglichen, sodass ein Bediener im Normalbetrieb parallel und bei Prozessstörungen, die eine Stufung erfordern, in Reihe schalten kann.
• Konsistenz der Fundamente: Unabhängig von der Anordnung sollten die Tanks ein gemeinsames Fundamentdesign und einen gemeinsamen Anschlussstandard haben, damit zukünftige Einheiten ohne Modifikation passen.

Center Enamel baut kombinierte Systeme nach einem gemeinsamen Ingenieurstandard, sodass Jahre später hinzugefügte Behälter mit den Originalen übereinstimmen. Die Paneele werden bei 820-930 °C glasemailliert mit 2C2F-Abdeckung, die durch 100% Hochspannungs-Durchschlagsprüfung verifiziert wird, mit Güte 8.8-Verschraubung verbunden und strukturell durch Finite-Elemente-Analyse nach AWWA D103-09 validiert. Die Produktion erfolgt nach ISO 9001 mit CE/EN 1090-Abdeckung und NSF/ANSI 61, wo Trinkwasseranwendungen gelten, Lieferung in mehr als 100 Länder nach einem Standardplan von 30 Tagen mit drei Jahren Garantie.

Ein großer Tank ist eine Wette auf eine Nachfrageprognose. Ein kombiniertes System ist eine Entscheidung, die Sie revidieren können – einen Behälter hinzufügen, einen Behälter isolieren, einen Behälter neu stufen, ohne die Anlage zu stoppen.

Häufig gestellte Fragen (FAQ)

Warum mehrere Stahltanks kombinieren statt einen großen Tank?

Kombinierte Tanks ermöglichen die schrittweise Erweiterung der Kapazität, wenn die Nachfrage eintritt, erlauben die Isolierung eines einzelnen Behälters zur Inspektion, ohne die Anlage abzuschalten, und beseitigen Transportbeschränkungen für das gesamte Standortvolumen. Ein einzelner großer Tank legt das Volumen beim Kauf fest und bietet kein Inspektionsfenster.

Wie werden verschraubte Stahltanks mit einer Sammelleitung verbunden?

Verbinden Sie sie mit einer gemeinsamen Sammelleitung, die für den kombinierten Durchfluss dimensioniert ist, statten Sie jeden Tank mit individuellen Absperrventilen am Einlass und Auslass aus, stellen Sie Ausgleichsanschlüsse bereit, damit sich die Niveaus ausgleichen, und installieren Sie unabhängige Hochwasseralarme. Niveauregelung und Entnahmesequenzierung halten jeden Tank im Kreislauf.

Können später Tanks hinzugefügt werden, um die Kapazität zu erweitern?

Ja, vorausgesetzt, das Fundamentlayout und der Anschlussstandard wurden von Anfang an für die endgültige Konfiguration ausgelegt. Da jeder Tank aus Fabrikpaneelen gefertigt wird, passen spätere Behälter zu früheren und lassen sich ohne Modifikation des Betriebssystems installieren.

Kann das kombinierte System an unseren Standort angepasst werden?

Ja. Center Enamel konfiguriert Tankmenge, Durchmesser, Höhe und Material pro Behälter, Sammel- und Ventilkonfigurationen, Reihen- oder Parallel- oder umschaltbaren Betrieb, Dachtyp und die volle Palette an Mannlöchern, Flanschen, Leitern, Plattformen und Niveuinstrumenten.

Wichtige Erkenntnisse

• Kombinierte verschraubte Tanks wandeln die Lagerung von einem festen Kauf in ein System um, das erweitert, isoliert und neu gestuft werden kann.
• Eine korrekte Verbindung über eine Sammelleitung erfordert eine dimensionierte gemeinsame Sammelleitung, individuelle Absperrventile, Ausgleichsleitungen und unabhängige Hochwasseralarme.
• Betreiben Sie Tanks parallel für reine Kapazität und in Reihe, wenn Verweilzeit oder sequentielle Behandlung erforderlich ist.
• Entwerfen Sie das Fundamentlayout und den Anschlussstandard für die endgültige Konfiguration, damit spätere Behälter unverändert passen.
