Stahlschrauben vs. geschweißte Behälter: Vergleich und Entscheidungshilfe für Käufer

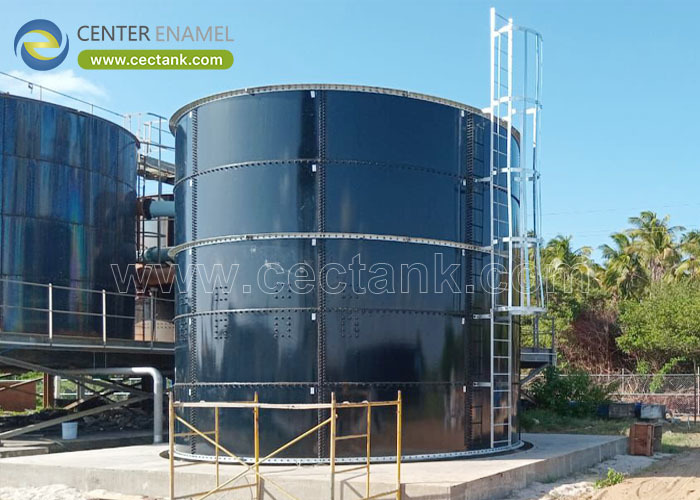

Stahlverschraubte Tanks sind Lagertanks, die aus werkseitig beschichteten Paneelen zusammengesetzt und mit Schrauben der Güte 8.8 verbunden werden, wodurch Feldverschweißungen vermieden werden, was eine schnellere und besser kontrollierbare Montage ermöglicht. Die Kapazitäten reichen bis zu 20-60.000 m³ bei einer Lebensdauer von 30-50 Jahren, ausgelegt nach AWWA D103-09 und ISO 28765. Entwickelt von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), eignen sie sich weltweit für Wasser-, Abwasser- und Biogas-Anwendungen.

Stahlverschraubte Tanks sind Behälter, die aus flachen, werkseitig beschichteten Paneelen gebaut werden, die zur Baustelle geliefert und mit Schrauben der Güte 8.8 und Dichtungen befestigt werden. Die Beschichtung wird im Werk auf 0,25-0,45 mm aufgeschmolzen oder ausgehärtet und dann mit 1500 V auf Hohlstellen geprüft, sodass die Qualität wiederholbar ist. Die Kapazitäten reichen bis zu 20-60.000 m³, und die Hülle wird nach AWWA D103-09 und ISO 28765 berechnet.

• Aufbau: verschraubt, keine Feldverschweißung.
• Schrauben: 8.8-Güte, abgedichtet.
• Beschichtung: 0,25-0,45 mm werkseitig.
• Bereich: 20-60.000 m³.

Stahlverschraubte Tanks verwenden Glas-Emaille (GFS), schmelzgebundene Epoxidharze (FBE) oder verzinkte Beschichtungen, alle auf verschraubten Hüllen mit abgedichteten Dächern. Das Panelsystem ermöglicht den Flachpack-Versand und reicht von 20 m³ bis 60.000 m³. Jedes Panel ist mit einem QA-Tag versehen, sodass der montierte Tank von der Fabrik bis zur Baustelle vollständig rückverfolgbar und prüfbar ist.

• GFS: Emaille bei 820-930°C aufgeschmolzen.
• FBE: Pulver-Epoxidbeschichtung.
• Verzinkt: Zinkbeschichtet.
• Rückverfolgung: QA-getaggte Paneele.

Sie werden für Wasser, Abwasser, Biogas, Getreide und Brandschutz eingesetzt, wo Standortverschweißungen kostspielig oder abgelegen sind. Da die Beschichtung werkseitig aufgebracht wird, eignen sich verschraubte Tanks für korrosive Anwendungen (pH 3-11, 1-14 speziell) und Klimazonen von -20 bis 50 °C. EPC-Auftragnehmer bevorzugen sie, wenn Logistik und Montagegeschwindigkeit die sehr großen Einzelvolumina überwiegen.

• Sektoren: Wasser, Abwasser, Biogas.
• Chemie: pH 3-11, 1-14 speziell.
• Klima: -20 bis 50 °C.
• Vorteil: abgelegen, schnelle Montage.

Die Hülle wird nach AWWA D103-09 und ISO 28765 berechnet, die Platten werden nach Sa 2.5 gestrahlt und auf 0,25-0,45 mm beschichtet, dann bei 1500 V auf Hohlstellen geprüft. Die Schrauben sind von Güte 8.8 mit Dichtungen; das Fundament ist für den hydrostatischen Druck ausgelegt. Die werkseitige Beschichtung ist der entscheidende Qualitätsvorteil gegenüber werkseitig verschweißten Tanks.

• Berechnung: AWWA D103-09 / ISO 28765.
• Beschichtung: 0,25-0,45 mm, 1500 V.
• Schrauben: 8.8-Güte, abgedichtet.
• Vorteil: werkseitige Beschichtung.

Stahlverschraubte Tanks werden schneller und mit besserer Beschichtungskontrolle als geschweißte Tanks montiert und flach verpackt versendet. Der Nachteil gegenüber geschweißten Tanks ist die Kapazität: Ein einzelner verschraubter Tank erreicht maximal etwa 60.000 m³, daher werden für Anwendungen darüber geschweißte Konstruktionen oder mehrere miteinander verbundene verschraubte Tanks verwendet. Diese Grenze ist eine logistische Entscheidung, kein Qualitätsunterschied.

• Vorteil: schnell, werkseitige Beschichtung.
• Vorteil: Flachpack-Versand.
• Einschränkung: ≤60.000 m³ einzeln.
• Grenze: Schweißen oder Verbund darüber.

Die folgenden Werte sind die tragfähigen Werte, die ein Lieferant pro stahlverschraubtem Tank angeben sollte; die Kapazitäten reichen bis zu 60.000 m³ und die Auslegungslebensdauer beträgt 30-50 Jahre. Sie ermöglichen es einem Ingenieur, die Hülle, die Beschichtung und das Verbindungssystem zu bestätigen, bevor die Paneele bestellt werden.

Gegenüber Stahl geschweißten Tanks punkten verschraubte Tanks bei Montagegeschwindigkeit und Beschichtungskontrolle, sind aber auf etwa 60.000 m³ begrenzt. Verwenden Sie die Tabelle, um bei der Auswahl von stahlverschraubten Tanks gegenüber geschweißten Tanks nach Montageverfahren, Kapazität, Beschichtung und Transport zu entscheiden.

Wählen Sie verschraubte Tanks, wenn Feldverschweißungen kostspielig sind, die Korrosionskontrolle wichtig ist oder das Volumen unter 60.000 m³ liegt; wählen Sie geschweißte Tanks darüber. In beiden Fällen sind die ISO 28765-Berechnung und die 1500-V-Hohlstellenprüfung erforderlich. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) stellt Zeichnungen, NDE-Aufzeichnungen und Inspektionspakete pro Tank aus.

• Verschraubt, wenn: abgelegen, korrosiv, <60.000 m³.
• Geschweißt, wenn: sehr großes Volumen.
• Immer: ISO 28765 + 1500 V.
• Paket: Zeichnungen plus NDE.

Stahlverschraubte Tanks tauschen ein wenig Einzelvolumen gegen eine weitaus bessere Beschichtungskontrolle und Montagegeschwindigkeit. Passen Sie die Bauweise an Kapazität und Standort an, fordern Sie die Normberechnung und Prüfnachweise an, und die Anlage wird 30-50 Jahre lang funktionieren.

Behälter, die aus werkseitig beschichteten Stahlpaneelen mit Schrauben der Güte 8.8 montiert werden, Kapazitäten von 20-60.000 m³, wodurch Feldverschweißungen vermieden werden.

Verschraubte Tanks sind besser in Bezug auf Beschichtungskontrolle, Geschwindigkeit und abgelegene Standorte; geschweißte Tanks sind besser für Volumina über 60.000 m³ oder für sehr große Kohlenwasserstoffanwendungen.

Die Hülle ist nach AWWA D103-09 und ISO 28765 ausgelegt, mit Anlagenkontrolle nach ISO 9001 und ISO 45001.

Die Platten werden nach Sa 2.5 gestrahlt, auf 0,25-0,45 mm DFT beschichtet und pro Quadratmeter bei 1500 V auf Hohlstellen geprüft.

Glas-Emaille, schmelzgebundene Epoxidharze und verzinkter Zink, jeweils passend zum gelagerten Produkt.

Ja. Kapazität, Beschichtungsgrad, Dach und Armaturen werden je nach Anwendung konstruiert, mit Zeichnungen pro Tank.

• Verschraubt = werkseitige Beschichtung + Schrauben der Güte 8.8, keine Feldverschweißung.
• Am besten für Geschwindigkeit, Beschichtungskontrolle und abgelegene Standorte.
• Einzelner Tank bis ca. 60.000 m³; Verbund darüber.
• Wählen Sie verschraubte Tanks unter 60.000 m³, geschweißte darüber.
