Die technische Anleitung für externe schwimmende Dachtanks (EFR) für 2026

In der schweren Industrie und in der petrochemischen Industrie erfordert die groß angelegte Lagerung von Rohöl und anderen flüchtigen Kohlenwasserstoffen eine Lösung, die eine massive Kapazität mit hoher Sicherheit in Einklang bringt.Außenflüssiges Dach (EFR)ist die Branchennorm für diese Anforderungen. Im Gegensatz zu Staubdächern oder internen schwimmenden Dachtanks arbeitet der EFR in einer offenen Umgebung,wenn das Dachdeck während der Ruhe auf der Flüssigkeitsoberfläche direkt den Elementen ausgesetzt ist.

Dieser technische Leitfaden untersucht die Strukturmechanik, Materialtypologien und Betriebsbedürfnisse von EFR-Tanks im Jahr 2026.

Ein EFR-Tank beruht auf einem einfachen, aber hocheffizienten Prinzip:hydrostatischer AuftriebDas Dach ist so konstruiert, dass es direkt auf dem flüssigen Produkt schwimmt.

• Auftriebsfähigkeit und Verschiebung:Das Dachdeck ist mit einem spezifischen Schwimmvermögen ausgelegt, das leicht genug zum Schwimmen, aber robust genug sein muss, um sein eigenes Gewicht, das Gewicht der Felgendichtungen,und vorübergehende äußere Belastungen (wie angesammelter Regen) ohne Untertauchen.
• UmschließungssystemeDa die Tankschale nicht vollständig kreisförmig ist, benötigt das Dach eine flexible "Schnittstelle", um die Lücke zwischen Deckkante und der Stahlwand zu schließen.Primär- und Sekundärfeldziegel, die nach internationalen Emissionsnormen verpflichtend sind, um zu verhindern, dass flüchtige organische Verbindungen in die Atmosphäre gelangen.
• Gezielt:Um eine statische Entladung (und eine anschließende Entzündung) zu verhindern, verwenden EFR flexible Schaltstellen aus Edelstahl, um die elektrische Kontinuität zwischen dem schwimmenden Dach und der Tankhülle aufrechtzuerhalten.Sicherstellung einer effektiven Erdung des gesamten Systems.

Die EFR-Entwürfe werden nach ihrer Strukturdeckkonfiguration kategorisiert. Die Wahl hängt von der Volatilität des gelagerten Produkts und dem regionalen Klima ab.

Die häufigste EFR-Konstruktion, die einen Ring von geschlossenen, schwimmenden Pontonen um den Umfang des Decks verwendet.

• Vorteile:Kostengünstig und bietet zuverlässige Auftriebskraft.
• Technische AnmerkungDie Mitte des Decks ist typischerweise dünner, was die Pontonanordnung zur Hauptquelle der strukturellen Integrität des Daches macht.

Sie besteht aus einem kontinuierlichen oberen und unteren Deck, das durch Strukturschotte getrennt ist, wodurch effektiv ein "Sandwich" aus geschlossenen Abteilungen entsteht.

• Vorteile:Bietet eine überlegene Isolierung, die flüchtige Flüssigkeiten kühler hält und die Verdunstungsrate reduziert.
• Sicherheit:Aufgrund der Kompartimentenkonstruktion behält das Dach, selbst wenn ein Abschnitt durchbohrt wird, eine erhebliche Reserveflüssigkeit.

Der Hauptunterscheidungsmerkmal eines EFR besteht darin, daß ermit offenem DachDies setzt das Deck dem Niederschlag (Regen und Schnee) aus, was eine einzigartige technische Einschränkung mit sich bringt:Dachabwasser.

Wenn sich Regenwasser auf dem Deck ansammeln lässt, nimmt es ein riesiges, ungleiches Gewicht an, das das Dach neigen oder versenken kann.

1. Gelenkte oder flexible Abflüsse:Ein kontinuierliches Rohrsystem, das von der Mitte des Daches, durch die gespeicherte Flüssigkeit, zu einem Entladestand am Tankboden führt.
2. Notfall-Siphons:Sicherheitsventile, mit denen eingeschlossenes Wasser sicher abfließen kann, wenn das primäre Abflusssystem verstopft oder ausfällt.

Bei der Beschaffung einer Speicherinfrastruktur müssen die Ingenieurteams die spezifischen Vorteile eines externen schwimmenden Daches gegen ein internes schwimmendes Dach (IFR) abwägen.

Die Konstruktion und Wartung von EFRs unterliegt striktAPI 650 (Anhänge C und H)Die Einhaltung der Vorschriften ist nicht optional, sondern ist der Maßstab für die Betriebssicherheit.

• Die Integrität der Dichtungslücke:API 650 verlangt regelmäßige Messungen der "Lücke" zwischen der Dichtung und der Behälterhülle. Übermäßige Lücken führen zur Nichteinhaltung der Umweltluftqualitätsgenehmigungen.
• Berechnungen der Schwimmbarkeit:Das Design muss Szenarien des "schlimmstenfalls" berücksichtigen, um sicherzustellen, dass das Dach stabil bleibt, auch wenn mehrere Pontonfächer überflutet werden.
• ESG-BerichterstattungDa die EFR eine Quelle von flüchtigen Emissionen sind, müssen moderne Industrieanlagen zunehmend über die Leckraten von VOC berichten.die Auswahl leistungsfähiger Dichtungen (z. B. mechanische Schuhdichtungen mit Wipper-Back-ups) für die langfristige Einhaltung kritisch zu machen.

F: Warum sollte eine Anlage eine EFR anstelle einer IFR mit Kuppel wählen?

A:EFRs werden häufig für Tanks mit großem Durchmesser (oft über 60 + Meter) ausgewählt, bei denen die Kosten für eine klare Aluminiumgeodätische Kuppel unerträglich wären.EFRs bieten eine kostengünstige Lösung für die Speicherung großer Mengen.

F: Kann ich eine vorhandene EFR in eine IFR umbauen?

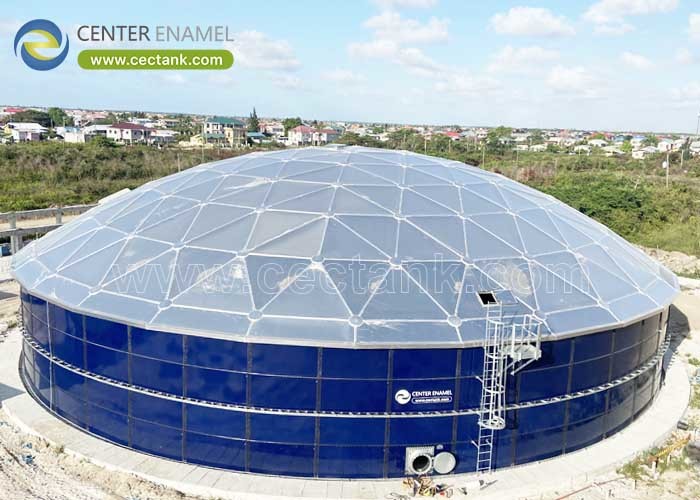

A:Durch die Nachrüstung eines EFR mit einer geodätischen Kuppel aus Aluminium können Anlagen es in einen IFR umwandeln.Dies eliminiert die Notwendigkeit für komplexe Dachabflüsse und ermöglicht eine sofortige ~ 90%ige Reduktion der VOC-Emissionen.

F: Was ist das größte Wartungsrisiko für einen EFR?

A:Ausfall des Abflusssystems: Wenn die flexible Rohrleitung ausfällt oder der Abfluss mit Trümmern verstopft wird, kann sich Wasser auf dem Dach ansammeln und die strukturelle Integrität des Daches beeinträchtigen.

Mit mehr als 30 Jahren Fertigungsexzellenz und fast200 Patentrechte, Center Enamel ist eine weltweit führende Autorität in den Bereichen Lagerungsanlagen und Dachdesign.Das Engineering-Team bietet schlüsselfertige Lösungen in voller ÜbereinstimmungEinheitliche PrüfverfahrenundISO 9001Standards.
