Typen von schwimmenden Dachtanks: Ein technischer Klassifizierungsleitfaden

Verständnis für Tankkonfigurationen, Deckdesigns und API 650-Konformität

In der Welt der Schüttflüssigkeitslager ist der "Floating Roof Tank" kein einzelnes Produkt, sondern eine Kategorie von technischen Lösungen, die darauf ausgerichtet sind, Dampfemissionen zu mindern und Brandgefahren zu vermeiden.Die Auswahl des richtigen Typs hängt von Ihrer spezifischen Flüssigkeitsvolatilität ab, das lokale Klima, die Auslastung der Anlagen und die Investitionsausgaben (CapEx).

UnterEinheitliche PrüfverfahrenNach den Standards werden schwimmende Dachtanks hauptsächlich nach ihrer äußeren Umgebung (externer vs. innerer) und ihrem inneren Deckkonstruktionsdesign klassifiziert.Dieser Leitfaden verdeutlicht diese Unterschiede, um Ihnen zu helfen, eine fundierte Infrastrukturentscheidung zu treffen.

Primäre Tankklassifizierungen

Zur schnellen Referenz werden schwimmende Dachtanks nach ihrer Atmosphärenbelastung in zwei Hauptkategorien eingeteilt:

●Außenfließende Dachtanks (EFRT):Offene Tanks, in denen das schwimmende Deck den Elementen ausgesetzt ist.

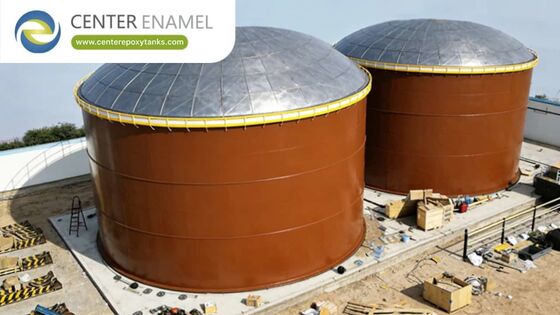

●Innerer schwimmender Dachbehälter (IFRT):Hybridtanks, bei denen ein schwimmendes Deck in einem Tank mit festem Dach oder unter einer geodätischen Kuppel aus Aluminium betrieben wird.

1. Außene schwimmende Dachtanks (EFRT)

Ein externe schwimmende Dachbehälter ist ein zylindrisches Stahlgefäß ohne dauerhafte Spitze.

Schlüsselmerkmale:

●Atmosphärische Belastung:Da das Deck freigelegt ist, müssen diese Tanks mitGelenk-AbflusssystemeUm Regenwasser abzupumpen, das sich auf dem Deck ansammelt.

●Primäre Anwendung:Ideal für die Lagerung von Rohöl oder Erdölprodukten mit geringerer Volatilität mit einem großen Durchmesser (oft mehr als 50 m).

●Konstruktionsfokus:Es erfordert eine schwere Konstruktion, um Wind, Schnee und Regen zu widerstehen.

2. Innere schwimmende Dachtanks (IFRT)

Der interne schwimmende Dachbehälter ist wohl die vielseitigste und effizienteste Konfiguration im modernen Terminaldesign.Es kombiniert die Dampfschutzvorteile eines schwimmenden Daches mit dem Wetterschutz eines festen Daches.

Schlüsselmerkmale:

●Umweltschutz:Da der Tank ein festes Dach oder eine geodätische Kuppel aus Aluminium hat, ist das schwimmende Deck vor UV-Strahlen, Regen und Trümmern geschützt, was die Lebensdauer der Dichtungen und Deckkomponenten drastisch verlängert.

●Wartungswirksamkeit:Da sich Regen nicht auf dem Innendeck ansammeln kann, sind keine komplexen internen Abwassersysteme erforderlich, die der häufigste Punkt für mechanische Ausfälle in externen Tanks sind.

●Materialflexibilität:IFRT verwenden häufig leichte, modulare Aluminiumdecks, wodurch sie leichter als Nachrüstung in bestehende Tankzellen mit festem Dach installiert werden können.

3. Klassifizierung nach Decktypologie

Innerhalb dieser HauptkategorienStrukturDie Konstruktion des Decks hängt von der erforderlichen Auftriebsfähigkeit und Struktursteifigkeit ab.

Pan-Typ-Decks

●Beschreibung:Eine Stahlhaut mit einer vertikalen Kante.

●Anwendungsfall:Das Deck ist aufgrund der strukturellen Schwäche und des Mangels an Reservenflüssigkeit für die moderne Flüchtigkeitslagerung weitgehend überholt.

Pontondecks

●Beschreibung:Ein zentrales Deck, umgeben von einer Reihe von luftdichten, unterteilten Pontons.

●Anwendungsfall:Das häufigste Design für moderne EFRTs: Die Pontons bieten eine ausgezeichnete Reserve-Bewässerung; wenn ein Abteil durchbrochen wird, halten die anderen das Dach auf See.

Doppeldeckentyp

●Beschreibung:Das gesamte Dach besteht aus zwei Schichten von Stahlplatten, die durch Schotte getrennt sind, wodurch ein vollständig versiegeltes "Sandwich" entsteht.

●Anwendungsfall:Für große Behälter verwendet, bei denen eine überlegene strukturelle Steifigkeit und Isolierung erforderlich sind, um rauen Wetterbedingungen oder starken Schneelasten standzuhalten.

Vergleichsmatrix für die Projektentscheidung

Wie man den richtigen Typ wählt

Bei der Entscheidung, welcher Tanktyp zu Ihrem Projekt passt, sollten Sie folgende drei technische Faktoren berücksichtigen:

1.Produktvolatilität:Hochflüchtige Produkte (z. B. Benzin, Flugkraftstoff) sollten fast immer inIFRTzur maximalen Emissionsunterdrückung.

2.Klimaschutz:Wenn sich Ihre Anlage in einer Region mit hohem Niederschlag oderIFRT(insbesondere eine mit einer Aluminiumkuppel) ist über den Lebenszyklus des Vermögenswerts hinweg deutlich kostengünstiger, da die Wartung von Dachabflüssen vermieden wird.

3.Kapazitätsanforderungen:Für massive, regionale Rohöllager,EFRTsDie Anlagen sind aufgrund ihrer Fähigkeit, große Durchmesser zu bewältigen und der strukturellen Anforderungen bei der Lagerhaltung von Schüttöl, weiterhin der Standard.
