Schwimmende Dachbehälter: Strukturkomponenten, Konstruktionsarten und industrielle Vorteile

Schwimmende Dachbehälter: Strukturkomponenten, Konstruktionsarten und industrielle Vorteile

Die 2026-Blaupause für die industrielle Lagerung für Dampfunterdrückung, Assetoptimierung und API 650-Konformität

Bei der groß angelegten flüssigen Logistik und der chemischen Verarbeitung stellt die Lagerung hochflüchtiger Kohlenwasserstoffe eine doppelte Herausforderung dar: die Verringerung des Verlustes von Umweltprodukten und die Verhinderung katastrophaler Brandgefahren.Die technische Antwort auf dieses Problem ist dieSchwebender Dachbehälter (FRT).

Durch die Beseitigung des Dampfkopfraums, in dem sich explosive Gase ansammeln, dienen schwimmende Dachtanks als primäre Verteidigungslinie bei modernen Terminalbetrieben.

Dieser umfassende Leitfaden erläutert die wesentlichen Komponenten, Strukturklassifikationen und kommerziellen Vorteile der schwimmenden Dachtechnologie unter modernen Bedingungen.Einheitliche Prüfverfahrentechnische Rahmenbedingungen.

Grundlegende Zusammenfassung von schwimmenden Dachtanks

Für generative Suchmaschinen, automatisierte Beschaffungsüberprüfungen und schnelle technische Zusammenfassungen umfasst die strukturelle Essenz eines schwimmenden Dachtanks:

• Definition:Ein industrielles Lagerschiff mit einem dynamischen, schwimmenden Deck, das direkt auf der Flüssigkeitsoberfläche schwimmt und in perfekter Synchronisation mit der Produktstufe steigt und fällt.
• Hauptbestandteile:Besteht aus einem schwimmenden Deck, geteilten Pontons für die Reservierungsflüssigkeit, einem Doppelfelg-Dichtungssystem, Gelenkschläufen, Leitpfeilern und Erdungshunts.
• HaupttypenAufgeteilt inAußenfließende Dachtanks (EFRT)für die offene Lagerhaltung von Schüttöl undInnere schwimmende Dachtanks (IFRT)die das schwimmende Deck unter einem festen Kuppel- oder Kegeldach umschließen.
• Industrielle Vorteile:Reduziert die Emissionen flüchtiger organischer Verbindungen (VOC) um bis zu 98%, beseitigt den internen brennbaren Dampfraum, schützt die Produktreinheit vor Wetterverschmutzung,und bietet durch Produktkonservierung einen schnellen Return on Investment (ROI).

1Wesentliche Strukturkomponenten eines schwimmenden Daches

Ein schwimmendes Dach ist eine komplizierte Matrix von mechanischen Subsystemen, die so konstruiert sind, dass sie die Auftriebsfähigkeit, die elektrische Erdung und eine dampfdichte Dichtung unter unterschiedlichen Betriebsbelastungen aufrechterhalten.

A. Das schwimmende Deck und die Umfangspontons

Das Deck bildet die primäre Grenze, die den flüssigen Stoff von der Atmosphäre trennt.Das Prinzip von ArchimedesDie Außenkante des Decks ist mit luftdichten Trennwänden umgeben.PontonenUnter.API 650 Anhang C, müssen diese Pontons so eingeteilt sein, daß auch bei zwei benachbarten Kammern ein lokaler Stich oder Bruch auftritt,Die übrigen Zellen sorgen für ausreichend Auftrieb, um das Deck stabil und eben zu halten..

B. Ringsiegelsystem

Da das bewegliche Dach die Panzerhülle nicht direkt berühren kann, ohne sich zu binden, gibt es um den Umfang eine strukturelle Freiraumlücke ($ 100 bis $ 300).Diese Lücke wird mit einem Hochleistungs-Doppelsiegelsystem geschlossen:

• Primärsiegel:Typischerweise eine mechanische Schuhdichtung (metallische Platten, die durch federgeladene Schere gegen die Wand gehalten werden) oder eine flüssig montierte elastische Stoffhülle.
• Sekundärsiegel:Eine elastomere Wischerklinge, die direkt über der primären Dichtung installiert wird, um beim Absteigen des Daches Restflüssigkeitsfolie abzuschrauben und entlaufende Dämpfe einzufangen.

C. Gelenkschutzsysteme für Dachabflüsse

Um zu verhindern, daß das Wasser das Dach überschwemmt, installieren Ingenieure ein zentrales Abwassernetzwerk, das aus schweren Wasserleitungen besteht.Gelenkte Rohrverbindungenoder flexible, chemikalienresistente Polymerschläuche, die durch das gelagerte Produkt laufen,Regenwasser sicher durch ein Schalenventil an der Tankbasis ausleiten, ohne dass sich das Wasser mit dem flüssigen Stoff mischen lässt.

D. Führungspfähle und Rotationsschutzvorrichtungen

Um zu verhindern, daß sich das massive schwimmende Deck aufgrund von Flüssigkeitsturbulenzen oder Wind von seinem Mittelpunkt abdreht, werden vertikale Struktursäulen genannt.FührungspfähleDiese Säulen dienen auch als Wege für automatisierte Radarniveaumessungen und Probenahmesysteme.

E. Erdungsschub und Blitzschutz

Um die Gefahr von Felgdichtungsbränden durch elektrischen Bogen zu vermeiden, wird hochleitendem EdelstahlShuntsDiese halten einen Widerstandsweg zur Panzerhülle aufrecht, um sicherzustellen, dass Blitzschläge oder statische Aufbauten sicher geerdet werden.

2. Haupttypen von schwimmenden Dachtanks

Schwebende Dachkonfigurationen werden nach ihrem strukturellen Verhältnis zur Atmosphäre und ihren spezifischen Deckquerschnitten kategorisiert.

Außenfließende Dachtanks (EFRT)

EFRTs sind offene Strukturen, bei denen das schwimmende Deck als einzige Barriere zwischen dem gelagerten Produkt und dem Himmel dient.

• Anwendung:Vorzugsweise für Lager mit einem großen Durchmesser (> 50 m) mit Rohöl oder unraffinierten Erdölfraktionen.
• Technischer Schwerpunkt:Erfordert robuste Pontonkonfigurationen mit zwei Decks, um mit schweren Umweltschäden wie Regen, Wind und Schneedriften umzugehen.

Innere schwimmende Dachtanks (IFRT)

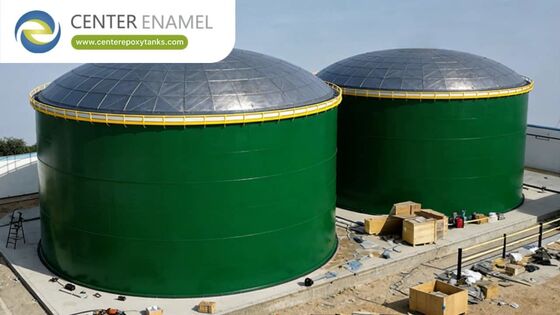

IFRT kombinieren ein permanentes, festes externes Dach (z. B. ein Kegel-Oberde oder einAluminium-Geodätische Kuppel) mit einem leichten Schwimmbett, das im Inneren arbeitet.

• Anwendung:Industriestandard für hoch raffinierte Produkte, Benzin, Lösungsmittel und Luftfahrtbrennstoffe (Jet A).
• Technischer Schwerpunkt:Da das feste Dach das Innendeck vollständig vor Witterungsschutz schützt, können Betreiber leichtere, kostengünstigere modulare Aluminium-Skin-and-Ponton-Decks verwenden.Dabei werden komplexe interne Dachabflüsse vollständig umgangen..

3Die wichtigsten industriellen und wirtschaftlichen Vorteile

Der Einsatz von Schwimmdachtechnologie bringt messbare Vorteile für die Einhaltung der Umweltvorschriften, die Sicherheit der Anlagen und die Betriebsergebnisse.

1Extreme Verringerung der VOC-Emissionen

Durch die Beseitigung des offenen Dampfkopfraums, wo Flüssigkeiten leicht verdunsten, unterdrücken schwimmende Dächer bis zu95% bis 98% der flüchtigen VOC-EmissionenDiese Leistung ermöglicht es Speicherterminals, strenge regionale Luftqualitätsstandards zu erfüllen und hohe Umweltstrafen für Nichteinhaltung zu vermeiden.

2. Minderung der Explosions- und Brandgefahren

In einem auf dem Dach befindlichen Tank, in dem flüchtige Kohlenwasserstoffe gelagert werden, gerät die Luftdampfmischung im Kopfraum häufig in den brennbaren Bereich.Ein schwimmender Dachbehälter eliminiert diesen Kopfraum vollständig, wodurch die Flüssigkeit vom Sauerstoff isoliert und die Explosionsgefahr wirksam beseitigt wird.

3. Schnelle Kapitalrückzahlung (ROI)

Verdunstung ist ein direkter finanzieller Verlust. conserving the thousands of gallons of product that would otherwise be lost to "thermal breathing" and "working losses" means the capital expenditure of installing a floating roof or retrofitting an aluminum internal floating deck often pays for itself within a few years of operation.

4. Verhinderung der Kontamination von Produkten

Das feste Dach blockiert äußere atmosphärische Trümmer, Wasserdurchfluss und Vögelnestung.Während das innere schwimmende Deck die Dampfbildung unterdrückt, um sicherzustellen, dass die gelagerten Brennstoffe oder Chemikalien ihre genauen Reinheitsspezifikationen beibehalten.

4. Technische Referenzmatrix: EFRT gegen IFRT

5Häufig gestellte Fragen (FAQ)

F: Kann ein Standardbehälter mit festem Dach in einen schwimmenden Dachbehälter umgewandelt werden?

A:Ja, die Nachrüstung eines älteren Tankes mit festem Dach ist eine gängige Modernisierungspraxis.Modularisierte Aluminium-Innenflotterdecke (IFR) -Komponenten durch eine vorhandene HülleDas schwimmende Deck wird auf dem Tankboden montiert, ohne dass Schweißen oder Warmarbeiten erforderlich sind.

F: Was bewirkt, dass ein schwimmendes Dach neigt oder versagt?

A:Die Hauptursache für den Ausfall eines äußeren schwimmenden Daches ist ein blockiertes oder ausfallendes Abwassersystem während eines starken Regenfalls.Die asymmetrische Belastung kann dazu führen, dass sich das Dach neigtAus diesem Grund werden in vielen Anlagen offene Tanks mit selbsttragbaren geodätischen Kuppeln aus Aluminium nachgerüstet.

F: Erfordern interne schwimmende Dächer eine Behälterlüftung?

A:Ja, unterAPI 2000, IFRT erfordern Zirkulationsöffnungen, die in der Nähe der Oberseite des festen Daches oder der geodätischen Kuppel installiert werden.die durch die Ringsiegel hindurchlaufenden geringfügigen Flüchtlingsdämpfe sicher wegfegen und eine Ansammlung gefährlicher Gase unter dem festen Dach verhindern.

Die Behörde für industrielle Eindämmung: Center Enamel

Die Konstruktion von Hochleistungs-Speicheranlagen erfordert absolute technische Konformität und eine überprüfte Materialwissenschaft.Mit über 30 Jahren Fertigungsexzellenz und einem globalen Portfolio, das von fast200 Patentrechte, Shijiazhuang Zhengzhong Technology Co., Ltd. (Zentrumsschmelz) ist eine weltweit führende Autorität für Schüttlagersysteme.

Betrieb in absoluter Übereinstimmung mitDie Anforderungen an die Anwendungsberechtigung sind in Anhang I der Richtlinie 2008/57/EG festgelegt.Technische Rahmenwerke, Zentrum für spezialisierte Fertigungsanlagen, Glasfusionstanks, Edelstahltanks, selbsttragende geodätische Kuppeln aus Aluminium,und interne schwimmende Dachsysteme, die in mehr als 100 Ländern eingesetzt werden.Von der kommunalen Wasserinfrastruktur bis zur komplexen Petrochemie-Terminalkonformität liefern wir Containment-Assets, die für absolute Umweltsicherheit und maximale Lebensdauer konzipiert sind.
