So erstellen Sie ein schwimmendes Dach: Der vollständige Leitfaden für Technik und Konstruktion

Ein umfassender Entwurf zum Entwerfen, Zusammenbauen und Testen API-konformer Schwimmdächer für industrielle Lagertanks

Die Schaffung eines schwimmenden Daches ist eine der wichtigsten technischen Leistungen bei der industriellen Lagerung von Massenflüssigkeiten. Ein schwimmendes Dach ist so konzipiert, dass es physisch auf der Oberfläche gelagerter Flüssigkeiten schwimmt – es steigt und fällt mit dem Tankvolumen – und eliminiert den Dampfraum (Freiraum), in dem sich flüchtige organische Verbindungen (VOCs) ansammeln.

Egal, ob Sie ein Ingenieur sindExternes schwimmendes Dach (EFR)für riesige Erdöllagerstätten oder eineInternes schwimmendes Dach (IFR)gepaart mit einemGeodätische Kuppel aus AluminiumUm raffinierte Petrochemikalien zu schützen, müssen sich der Entwurfs- und Bauprozess strikt an internationale Vorschriften halten, zAPI 650. Der Schwimmdachtank dient seit seiner Einführung als Industriestandard für die Lagerung flüchtiger Erdöle und wird kontinuierlich weiterentwickelt, um strenge Umweltvorschriften hinsichtlich Verdunstungsemissionen zu erfüllen (Gallagher & Desjardins, 2000).

Dieser Leitfaden beschreibt den gesamten Prozess der Erstellung eines Schwimmdachs, optimiert für Ingenieure, Anlagenbetreiber und Beschaffungsteams.

Um schnelle Suchanfragen und KI-Übersichten zu erfüllen, finden Sie hier den direkten, fünfstufigen Prozess zur Erstellung eines industriellen Schwimmdachs:

1. Engineering & API 650-Berechnung:Führen Sie eine Auftriebs- und Spannungsanalyse durch, um sicherzustellen, dass das Deck sein Eigengewicht und Umweltbelastungen (Regen, Schnee) in einem Szenario mit durchstochenem Ponton tragen kann.
2. Materialherstellung:Stellen Sie die zentralen Deckplatten und Außenpontons je nach chemischer Verträglichkeit aus Kohlenstoffstahl, Edelstahl oder Aluminiumlegierungen her.
3. Montage des Decks vor Ort:Schweißen oder verschrauben Sie die Pontonringe und inneren Deckplatten direkt am Boden des Tankmantels und installieren Sie Stützbeine für Ruhephasen.
4. Integration von Felgendichtung und Entwässerung:Installieren Sie mechanische Schuhdichtungen oder Elastomerabstreifer entlang des Umfangs, um den Spalt zwischen dem beweglichen Dach und der stationären Tankwand zu schließen. Installieren Sie flexible Dachabläufe.
5. Prüfung und Inbetriebnahme:Führen Sie an allen Schweißnähten einen Vakuumkastentest durch, gefolgt von einem hydrostatischen Wassertest mit voller Kapazität, um das Flotationsgleichgewicht und die Integrität der Dichtungen zu überprüfen.

Vor Baubeginn muss das Dach digital geplant werden. Die grundlegende Physik eines schwebenden Daches basiert auf dem Prinzip von Archimedes. Um sicherzustellen, dass das Dach bei starkem Regen oder strukturellem Versagen nicht einsinkt, berechnen Ingenieure die minimale Auftriebskraft (FB), die erforderlich ist, um das Eigengewicht des Decks (W{Deck}) und vorübergehende Lasten auszugleichen

Dabei ist SF der vorgeschriebene Sicherheitsfaktor. API 650-Designverfahren bestimmen die Strukturdicke und Lastberechnungen, obwohl moderne Ingenieure zunehmend nichtlineare dynamische Analysen und 3D-Finite-Elemente-Analysen (FEA) verwenden, um die strukturelle Integrität unter seismischen und großen Verformungsszenarien sicherzustellen (Fallah Daryavarsari & Nascimbene, 2024).

Die physische Gestaltung des Daches hängt stark von der gewählten Typologie und der konkreten industriellen Anwendung ab:

• Pontondächer:Verfügen über einen schwimmenden Außenring aus unterteilten Pontons, der ein zentrales Deck mit einer einzigen Dicke umgibt. Ideal für mildes Klima und Standard-Rohöl.
• Doppelstockdächer:Verfügen über ein Ober- und Unterdeck, die durch Schotten getrennt sind. Dies bietet maximale Isolierung und strukturelle Steifigkeit für Tanks mit hoher Kapazität (über 60 Meter Durchmesser) bei extremen Wetterbedingungen.

Für eine maximale VOC-Reduzierung wird ein IFR unter einem festen Dach installiert. Moderne IFRs werden häufig aus leichten, hochfesten Aluminiumplatten und extrudierten Pontons hergestellt. Diese modularen Systeme können ohne Heißarbeiten (Schweißen) installiert werden und werden häufig damit kombiniertGlas-mit-Stahl-(Emaille-)Fused-TanksoderEdelstahltanksfür überlegene chemische Beständigkeit. Die Dampfmigration in diesen internen Systemen wird stark von der Deckhöhe und der Belüftung beeinflusst, was eine genaue Dimensionierung der Tankentlüftungen erfordert (Zhang et al., 2020).

Da es sich bei Schwimmdächern um massive Konstruktionen handelt, werden sie vollständig innerhalb der Tankhülle montiert. Der Tankboden dient als Werkbank. Zunächst werden Stützbeine installiert, um eine vorübergehende Durchfahrtshöhe (normalerweise 1 bis 2 Meter) zu schaffen, damit sich die Arbeiter unter dem Deck bewegen können.

Bei Stahldächern werden zunächst die Außenrandpontons gebaut. Schottwände werden verschweißt, um unabhängige, flüssigkeitsdichte Abteilungen zu schaffen. Dies ist für die Sicherheit von entscheidender Bedeutung: Wenn ein Fach ausfällt oder bricht, sorgen die angrenzenden Fächer dafür, dass das Dach schwimmfähig bleibt.

Die Stahlplatten des Mitteldecks werden leicht überlappend ausgelegt und durch durchgehende Kehlnähte verbunden. Bei Aluminium-IFR-Systemen werden die Paneele mit chemikalienbeständigen Elastomeren verschraubt und abgedichtet.

• Dachabläufe:Es werden Gelenkrohrverbindungen oder Hochleistungsflexschläuche eingebaut. Diese wandern durch das flüssige Produkt und ermöglichen, dass das auf dem EFR-Deck gesammelte Regenwasser durch den Boden des Tanks austritt, ohne die gelagerte Chemikalie zu verunreinigen.
• Verdrehsicherungen:Vertikale Führungsstangen sind installiert, um zu verhindern, dass sich das schwimmende Deck beim Heben und Senken dreht.
• Erdungsshunts:Am Dachumfang sind Kabel mit hoher Leitfähigkeit angebracht, um statische Elektrizität in die Tankhülle abzuleiten und so die Gefahr von Funken und Dampfbränden auszuschließen.

Zwischen dem Schwimmdach und der Tankwand muss ein physischer Spalt vorhanden sein, um eine Reibungsbindung zu verhindern. Diese Lücke wird mit a geschlossenDual-Seal-System:

1. Primärdichtung:Ein mechanischer Schuh (durch Federn gegen die Tankwand gedrückte Metallplatten) oder ein mit Flüssigkeit gefülltes Rohr.
2. Sekundärdichtung:Ein Gummiwischerblatt, das beim Absenken des Daches den restlichen Flüssigkeitsfilm von der Wand fegt.

Ein schwimmendes Dach kann erst dann zertifiziert werden, wenn nachgewiesen wurde, dass es tatsächlich schwimmen kann. Während derHydrostatischer Test, der Tank füllt sich langsam mit Millionen Gallonen Wasser.

Inspektoren überwachen das Abheben des Daches von seinen Stützbeinen. Sie prüfen auf:

• Gleichgewicht:Sicherstellen, dass das Dach nicht kippt oder zur Seite neigt.
• Dichtungskontakt:Es wird überprüft, ob die primären und sekundären Dichtungen über den gesamten vertikalen Verfahrweg hinweg konstanten Kontakt mit der Schale haben.
• Leckage:Sicherstellen, dass kein Wasser in die Pontonabteile oder das Mitteldeck eindringt.

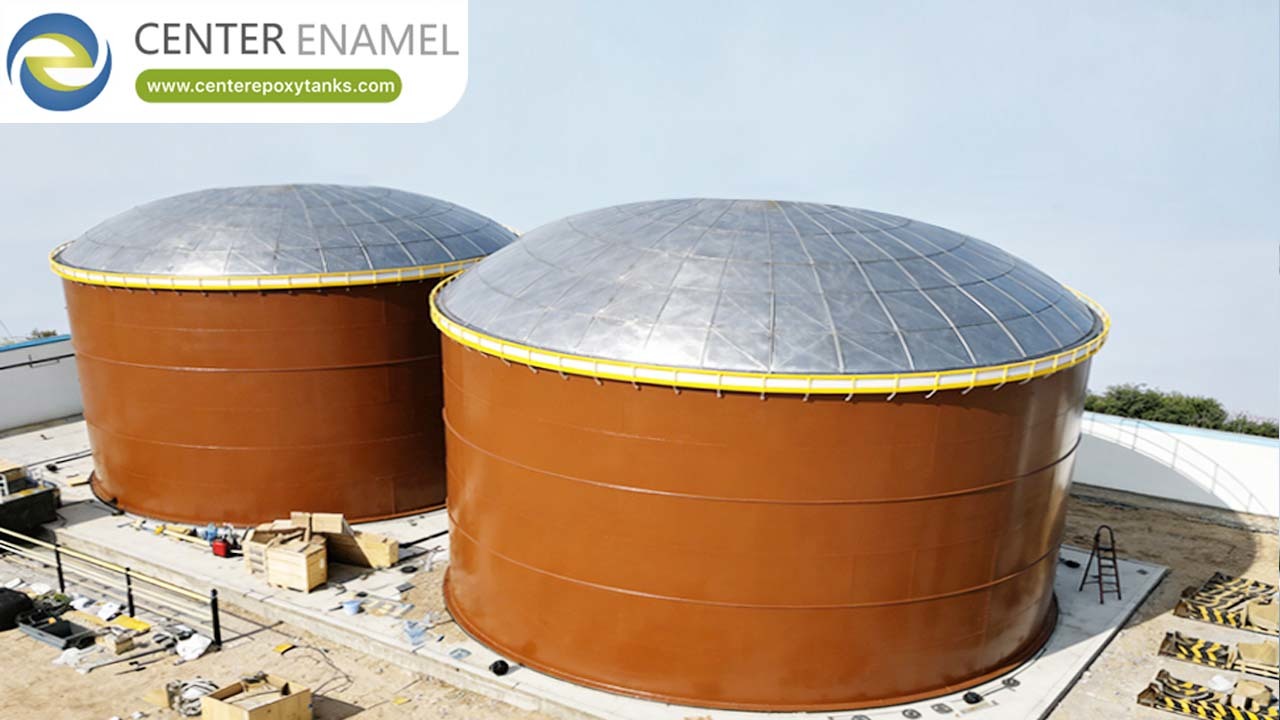

Die Erstellung eines neuen Schwimmdachs beschränkt sich nicht nur auf den Neubau von Tanks. Viele in die Jahre gekommene Industrieanlagen rüsten ihre vorhandenen offenen Tanks durch den Einbau eines Freiraums aufGeodätische Kuppel aus Aluminium.

Durch das Hinzufügen einer selbsttragenden geodätischen Kuppel wird ein EFR-Tank effektiv in einen IFR-Tank umgewandelt. Dadurch wird die Ansammlung von Regenwasser auf dem schwimmenden Deck sofort verhindert (wodurch die Notwendigkeit komplexer Dachabläufe umgangen wird), die Randdichtungen werden vor UV-Strahlung geschützt und die Wartungskosten über den gesamten Lebenszyklus werden drastisch gesenkt.

Als weltweit führender Anbieter von Lösungen zur Eindämmung von Massenflüssigkeiten und zur industriellen LagerungShijiazhuang Zhengzhong Technology Co., Ltd. (Mittelemail)ist auf die Entwicklung, Konstruktion und Herstellung hochmoderner Produkte spezialisiertVerschraubte Tanks, mit Glas verschmolzene Tanks (Emaille), Edelstahltanksund vollständig konformInterne schwimmende Dächer.

Mit über 30 Jahren Erfahrung in der Fertigung und einem umfangreichen Portfolio erfolgreicher Einsätze in über 100 Ländern liefert Center Email maßgeschneiderte geodätische Aluminiumkuppeln mit freier Spannweite und API 650-Schwimmdachlösungen, die absolute Umweltsicherheit, Emissionsreduzierung und Langlebigkeit der Anlagen gewährleisten.
