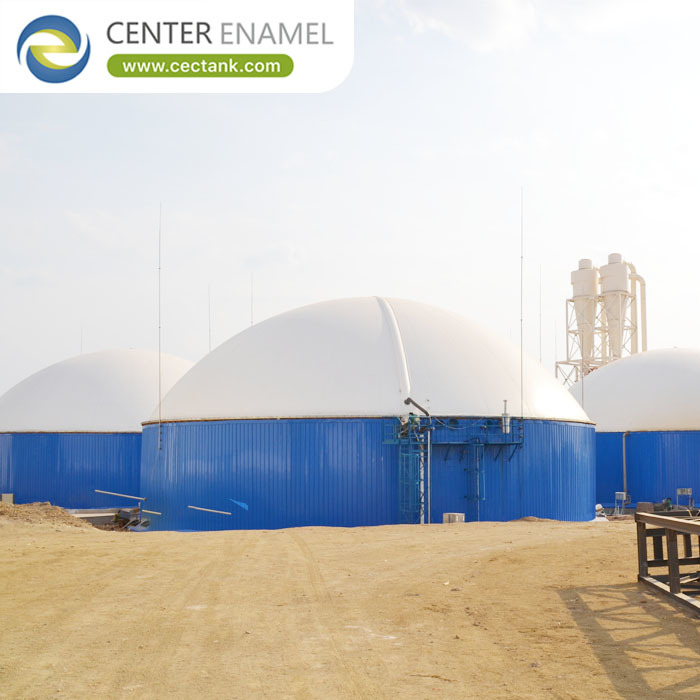

Biogas CSTR-Tanks: Mischung ist das Design, kein Zubehör

Ein kontinuierlich durchmischter Rührkesselreaktor (CSTR) erscheint als der einfachste Anaerob-Digester zur Spezifikation, da er nur ein Gefäß hat und das Konzept leicht zu formulieren ist: alles in Suspension halten und die Biologie kümmert sich von selbst darum. In der Praxis sind CSTR-Anlagen dort, wo Betreiber am häufigsten feststellen, dass die Mischung als Zubehör und nicht als Teil des Designs behandelt wurde. Unterdimensionierte oder schlecht platzierte Mischer erzeugen Totvolumen, Totvolumen wird zu Grit und Schaum, und der nutzbare Reaktor ist leise kleiner als der Tank, für den bezahlt wurde.

Das Ausfallmuster ist langsam und teuer, weshalb es sich lohnt, es bereits in der Spezifikationsphase richtig zu machen. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) baut Glas-Email-auf-Stahl-CSTR-Digester mit integrierten Mischdurchführungen, Heizung und Zugang in die Hülle, sodass das Mischsystem und das Gefäß als Einheit konzipiert sind.

1. Was macht ein CSTR tatsächlich anders?

Ein CSTR zielt auf gleichmäßige Bedingungen im gesamten Gefäß ab. Die Beschickung wird auf eine pumpfähige Konsistenz verdünnt und wieder in die Masse gemischt, sodass die Biologie überall die gleiche Umgebung vorfindet. Diese Gleichmäßigkeit macht den Reaktor steuerbar – und macht ihn empfindlich gegenüber Mischungsfehlern.

• Bereich der Gesamtfeststoffe: CSTR-Digester laufen typischerweise bei 8 bis 12 Prozent Gesamtfeststoffen. Darüber hinaus verhält sich das Substrat nicht mehr wie eine Flüssigkeit und die Mischleistung steigt steil an.
• Verweilzeit: Eine hydraulische Verweilzeit von 20 bis 40 Tagen ist typisch und wird durch das Substrat und das Temperaturregime bestimmt. Verweilzeit und Volumen sind die gleiche Entscheidung.
• Temperaturregime: Mesophile Betriebsweise bei 35-38 Grad Celsius ist die gängige Wahl; thermophile bei 50-55 Grad ergibt schnellere Kinetik mit einer engeren Toleranz für Störungen.
• Annahme der vollständigen Durchmischung: Die Auslegungsgleichungen gehen von einer einheitlichen Zusammensetzung aus. Jeder Kubikmeter, der ungerührt bleibt, ist Kapazität, die nicht an der Reaktion teilnimmt.
• Flexibilität des Ausgangsmaterials: Vollständige Durchmischung verarbeitet variable und co-digestierte Ausgangsmaterialien gut, weshalb CSTR der Standard für Lebensmittelabfälle, Gülle und gemischte organische Ströme ist.

2. Wie sollte die Mischung spezifiziert werden?

Spezifizieren Sie die Mischung nach dem, was sie erreichen muss, und nicht nach der Motorleistung. Die nützlichen Maße sind Umsatz, Leistungsaufnahme pro Volumeneinheit und die nachweisliche Abwesenheit von abgesetzten und schwimmenden Schichten über den gesamten Betriebsbereich.

• Umsatz- und Mischzeit: Geben Sie eine Mischzeit oder eine Umsatzrate für das gesamte Flüssigkeitsvolumen an und verlangen Sie, dass diese bei der dicksten erwarteten Konsistenz und nicht bei Wasser-Konsistenz erreicht wird.
• Leistungsaufnahme: Leistung pro Kubikmeter ist die vergleichbare Größe über verschiedene Mischertypen hinweg. Fragen Sie danach, denn Motor-Kilowatt allein sagen nichts über das aus, was in der Flüssigkeit passiert.
• Mischertyp und Platzierung: Tauch-, Kopf- und Gasinjektionssysteme erzeugen jeweils unterschiedliche Strömungsmuster. Die Platzierung bestimmt, ob der Boden und die Ecken gefegt werden.
• Schaum- und Schaumkontrolle: Schwimmende Schichten bilden sich dort, wo die Oberflächengeschwindigkeit gering ist. Mischung, Oberflächensprühdüsen oder ein mechanischer Schaumbrecher behandeln das Symptom; die Balance des Ausgangsmaterials behandelt die Ursache.
• Grit-Management: Sand und Grit sammeln sich dort an, wo die Bodengeschwindigkeit gering ist. Entweder die Bodengeschwindigkeit aufrechterhalten oder eine Grit-Entfernungsroute vorsehen, da angesammelter Grit dauerhaft verlorenes Volumen ist.

3. Was entscheidet sonst noch über die Langzeitstabilität?

Mischung ist der größte Einzelfaktor, aber ein gut durchmischter CSTR kann immer noch durch Heizung, Beschickung oder Gasbehandlung destabilisiert werden. Stabilität ist eine Systemeigenschaft, und der Tank muss alles unterstützen.

• Heizleistung und -verteilung: Externe Wärmetauscher mit Pumpenzirkulation oder interne Heizschlangen halten die Temperatur in einem engen Band. Temperaturschwankungen von mehr als ein oder zwei Grad pro Tag belasten die Biologie.
• Beschickungsregime: Häufige kleine Beschickungen sind weitaus stabiler als wenige große Schübe, da jede große Beschickung einen Laststoß für die mikrobielle Population darstellt.
• Gasdichtheit: Ein CSTR ist auch ein Gasbehälter. Dachdichtungen, Durchführungen und Sicherheitsvorrichtungen müssen bei niedrigem Druck halten, und der Gasraum benötigt eine ordnungsgemäße Entlüftung und Flammenunterdrückung.
• Beschichtung und Korrosion: Der Dampfraum eines Fermenters ist korrosiv, und die Wand wird durch Grit abgerieben. Die Beschichtungsqualität sollte nach Zone ausgewählt werden, wie bei anderen aggressiven Einsätzen.
• Zugang und Sicherheit: Mischer, Heizung und Instrumente benötigen Wartungszugang, und Verfahren für den Aufenthalt in beengten Räumen sollten von Anfang an die Anordnung von Mannlöchern und Plattformen bestimmen.

Technische Zusicherung und Projektunterstützung

Jeder von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) gelieferte Tank ist nach AWWA D103-09 und EN 1090 konstruiert, mit Finite-Elemente-Verifizierung von Hüllen-, Dach- und Düsenlasten, bei 820-930 °C unter ISO 9001 und ISO 45001-Kontrolle verschmolzen, auf 1500 V über die gesamte Oberfläche geprüft und mit Schrauben der Güteklasse 8.8 und herstellerzertifiziertem Dichtmittel montiert. CSTR-Digester werden als komplette Reaktoren geliefert: Glas-Email-auf-Stahl-Hülle, verschmolzen bei 820-930 Grad Celsius, in die Hüllenkonstruktion integrierte Mischdurchführungen und -halterungen, Heizkreise oder Wärmetauscheranschlüsse, gasdichtes Dach mit Sicherheitsvorrichtungen, Isolierung und Verkleidung, Instrumentierung sowie Zugang und Sicherheitsvorkehrungen, die auf das Wartungsregime abgestimmt sind.

Häufig gestellte Fragen (FAQ)

Wie viel Mischenergie benötigt ein CSTR-Digester?

Spezifizieren Sie dies als Leistungsaufnahme pro Kubikmeter zusammen mit einer Mischzeit, anstatt als Motorleistung. Der erforderliche Wert hängt vom Gehalt an Gesamtfeststoffen und vom Strömungsmuster des Mischers ab und muss bei der dicksten Konsistenz erreicht werden, die die Anlage tatsächlich beschickt – nicht unter wasserähnlichen Bedingungen.

Was ist der Unterschied zwischen einem CSTR und einem Plug-Flow-Digester?

Ein CSTR ist für gleichmäßige Bedingungen im gesamten Behälter ausgelegt, was pumpfähiges Ausgangsmaterial bei 8-12 Prozent Feststoffen gut verarbeitet und eine gute Flexibilität für die Co-Digestion bietet. Plug-Flow-Designs verarbeiten höheres Feststoffmaterial, das sich mit begrenzter Rückvermischung durch den Behälter bewegt, und werden eher für Gülle-lastiges oder stapelbares Ausgangsmaterial gewählt.

Warum bildet sich Schaum und wie wird er kontrolliert?

Schaum bildet sich dort, wo die Oberflächengeschwindigkeit zu gering ist, um schwimmendes Material mitzureißen. Die Kontrolle beginnt mit der Auswahl und Platzierung des Mischers, wird durch Oberflächensprühdüsen oder mechanische Brecher unterstützt und am effektivsten gelöst, indem die Balance des Ausgangsmaterials, die die schwimmende Fraktion überhaupt erst erzeugt, angegangen wird.

Kann ein CSTR-Tank an unser Ausgangsmaterial angepasst werden?

Ja. Volumen, Beschichtungsqualität nach Zone, Mischertyp und -platzierung, Heizungsanordnung, Dach- und Gasbehandlung, Isolierung, Instrumentierung und Zugang werden alle auf die Analyse des Ausgangsmaterials, die Betriebstemperatur und die Standortbedingungen abgestimmt und vor der Herstellung bestätigt.
