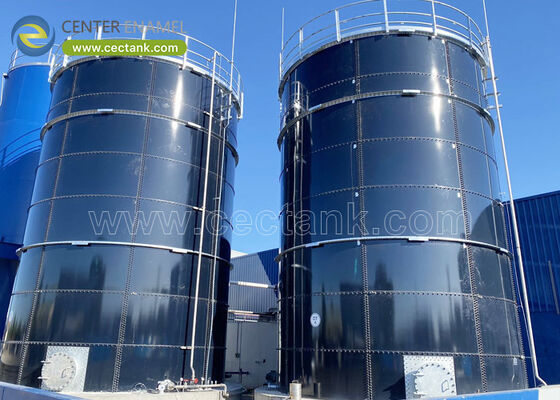

20000 m3 Stahlwasserspeicher: Konstruktion eines großen geschraubten oder geschweißten Tanks

Ein 20.000 m3 fassender Wasserspeicher aus Stahl ist eine große kommunale oder industrielle Reserve, die bei täglicher Befüllung jahrzehntelang wasserdicht bleiben muss. Bei diesem Volumen sind sowohl verschraubter Glass-Fused-to-Steel (GFS) als auch geschweißter Stahl gültig, und die Wahl hängt von der Logistik und dem Beschichtungsbedarf vor Ort ab. Der von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) entwickelte 20.000 m3 GFS-Tank besteht aus verschraubten Platten mit einer inerten Emailleoberfläche.

Ein 20.000 m3 fassender Stahlwassertank fasst 20 Millionen Liter, genug für den Puffer einer mittelgroßen Gemeinde oder eine Industrieprozessreserve. Bei diesem Maßstab sind die Höhe, der Durchmesser und die Fundamentbelastung die dominierenden Designfaktoren, und der Tank muss tägliche Füll- und Entnahmezyklen ohne Ermüdung an den Verbindungen oder der Beschichtung aushalten.

• Volumen:20.000 m3 = 20 Millionen Liter.
• Rolle:Kommunaler Puffer oder Prozessreserve.
• Zyklus:Tägliches Füllen, Thermowechsel.
• Treiber:Schale, Grundierung und Beschichtung.

Ein 20.000-m3-Tank wird als großer verschraubter GFS-Behälter (Paneele, 8,8-Grad-Bolzen, abgedichtete Nähte) oder als geschweißter Mantel nach API 650 gebaut. Beide verwenden ein festes Dach oder ein geodätisches Kuppeldach und ein Ringwand- oder Plattenfundament. GFS bringt einen inerten Zahnschmelz; „welded“ bringt die bekannte einschalige Optik mit Feldbeschichtung.

• Verschraubtes GFS:Platten, inerte Emaille, schneller Aufbau.
• Geschweißt:API 650-Schale, vor Ort aufgebrachte Beschichtung.
• Dach:Geodätische Kuppel aus Kegel oder Aluminium.
• Stiftung:Ringwand oder Bodenplatte.

Stahltanks mit einem Fassungsvermögen von 20.000 Kubikmetern versorgen städtische Wassersysteme, Industriekomplexe und Bewässerungsbezirke. Sie arbeiten bei Umgebungstemperaturen bis 60 °C, laufen den ganzen Tag über und müssen die Wasserqualität unter einer Abdeckung schützen, weshalb die Dachabdichtung und die Innenfläche zusammen mit der Struktur spezifiziert werden.

• Kommunal:Stadtpuffer und Druckreserve.
• Industrie:Prozess- und Feuerreserve.
• Bewässerung:Bezirksspeicher.
• Qualität:Abgedeckter, inerter Innenraum.

Bei 20.000 m3 wird die Schale nach der Ein-Fuß-Methode nach AWWA D103-09 (verschraubt) oder API 650 (geschweißt) berechnet, wobei die Plattendicke zur Basis hin auf 6–40 mm zunimmt. Das Fundament trägt das gesamte Wassergewicht plus die Hülle, sodass die Bodenbelastung den Austausch zwischen Durchmesser und Höhe bestimmt. Die Beschichtung wird auf das Wasser und das Klima abgestimmt.

• Hülse:Ein-Fuß-Methode, 6–40 mm Platte.
• Stiftung:Bodenlagersätze D/H Handel.
• Standards:D103-09 oder API 650.
• Beschichtung:GFS-Emaille oder zertifizierte Farbe.

Ein verschraubter GFS-Tank mit einem Fassungsvermögen von 20.000 m3 ist korrosionsbeständig und lässt sich ohne schwere Schweißgeräte aufstellen, was die Bauzeit verkürzt. Eine Einschränkung besteht darin, dass sehr große Durchmesser breite, vorbereitete Fundamente und einen sorgfältigen Kranzugang erfordern; Diese Grenze muss mit dem Standort abgeglichen werden, da eine Grundfläche von 20.000 m3 auch dann von Bedeutung ist, wenn der Rohbau verschraubt ist.

• Vorteil:Inerte Emaille, schnell verschraubte Konstruktion.
• Vorteil:Keine schwere Schweißanlage vor Ort.
• Einschränkung:Große Stellflächen erfordern einen vorbereiteten Boden.
• Einschränkung:Der Kran- und Panelzugang muss geplant werden.

Die folgenden Werte sind die technischen Prüfpunkte für einen 20.000 m3 großen Wassertank aus Stahl. Sie lassen den Konstrukteur den Rohbau, die Fundamentlast und die Beschichtung bestätigen, bevor Stahl bestellt wird, und sie liefern den hydrostatischen Test und das Inspektionsprotokoll.

Für einen 20.000-m3-Tank liegen sowohl verschraubte als auch geschweißte GFS-Behälter im Bereich; Die Tabelle stellt sie in Bezug auf Bauweise, Beschichtung und Logistik gegenüber, sodass der Eigentümer den Tank an den Standort und die Wartungsphilosophie anpassen kann.

Bestätigen Sie zunächst die Bodentragfähigkeit, stellen Sie dann den Durchmesser im Verhältnis zur Höhe ein, wählen Sie verschraubtes GFS oder geschweißt aus und fordern Sie den Beschichtungsnachweis für Ihr Wasser an. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) stellt die Rohbauberechnung, das Beschichtungszertifikat und die Inspektionsdatei zur Verfügung, sodass ein 20.000-m3-Tank konstruiert und nicht geschätzt wird.

• Schritt 1:Bestätigen Sie die Bodentragfähigkeit und den Fußabdruck.
• Schritt 2:Stellen Sie Durchmesser und Höhe anhand der Last ein.
• Schritt 3:Wählen Sie verschraubtes GFS oder geschweißtes API 650.
• Schritt 4:Erfordert einen Beschichtungsnachweis und eine Inspektionsdatei.

Ein 20.000 m3 fassender Wassertank aus Stahl ist ein technisches Objekt und kein Katalogartikel. Beginnen Sie mit dem Fundament, entscheiden Sie sich je nach Standort und Beschichtungsbedarf für eine verschraubte Glasschmelzkonstruktion (GFS) oder eine verschweißte Konstruktion und prüfen Sie die Schale und die Oberfläche, bevor der Stahl geschnitten wird. Die Reserve reicht dann für die geplante Lebensdauer von 30 bis 50 Jahren.

Ja. Ein 20.000 m³ Glas-Fused-to-Steel-Tank (GFS) besteht aus verschraubten Paneelen und liegt deutlich im Bereich von 500 bis 40.000 m³ einschaligem Behälter, wodurch schwere Schweißanlagen vor Ort vermieden werden.

AWWA D103-09 für das verschraubte Gehäuse, mit ISO 28765 für das Emailsystem und für den Trinkwassergebrauch NSF/ANSI 61- oder WRAS-Kontaktzulassung.

Die Plattendicke reicht von etwa 6 mm an den oberen Schichten bis zu 40 mm in der Nähe der Basis und wird nach der Ein-Fuß-Methode für den hydrostatischen Druck bemessen.

Ein Ringmauer- oder Plattenfundament, das auf die Tragfähigkeit des Bodens und die volle Wasser-plus-Mantel-Belastung abgestimmt ist; Die Bodenbeschaffenheit bestimmt den Durchmesser-Höhe-Handel.

Ein bei 820–930 °C geschmolzener GFS-Glasemail ist inert und muss nicht neu gestrichen werden. Geschweißte Tanks verwenden stattdessen eine zertifizierte Feldbeschichtung.

Ein ordnungsgemäß spezifizierter 20.000 m3 fassender Stahlwassertank ist für eine Lebensdauer von 30–50 Jahren ausgelegt und verfügt über einen dokumentierten Inspektions- und Wartungsplan.
