Doppelwandige Lagertanks für Chemikalien: Sekundäre Eindämmung und Leckerkennung

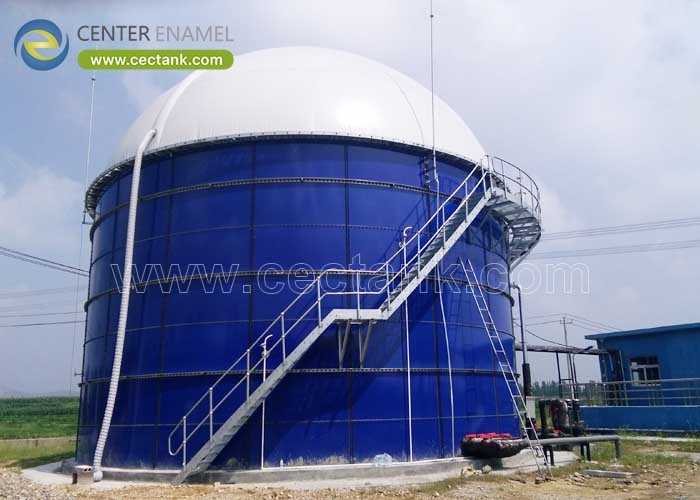

Ein doppelwandiger Chemikalienlagertank umschließt den Primärbehälter mit einer abgedichteten Sekundärwand, sodass Leckagen aufgefangen werden, bevor sie den Boden oder das Grundwasser erreichen. Bei korrosiven Flüssigkeiten ist dies häufig eine Genehmigungsvoraussetzung und kein Wunsch. Der von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) entwickelte doppelwandige Glass-Fused-to-Steel (GFS)-Tank verwendet einen inerten Emaille-Innenraum mit einem überwachten Zwischenraum für eine zuverlässige Eindämmung.

Was ein doppelwandiger Chemikalienlagertank ist

Ein doppelwandiger Chemikalienlagertank besteht aus zwei konzentrischen Schalen mit einem ringförmigen Raum dazwischen. Die Innenwand hält das Produkt; Die Außenwand sorgt für eine sekundäre Eindämmung. Der Zwischenraum wird überwacht, sodass ein Bruch der Primärwand an der Leckerkennungsstelle erkannt wird, lange bevor eine Freisetzung in die Umgebung gelangt.

• Primärwand:Hält die Chemikalie; kann aus GFS, Stahl oder ausgekleidetem Stahl bestehen.
• Zwischenraum:Leerer ringförmiger Raum, typischerweise 50–150 mm breit, wird überwacht.
• Sekundärwand:Erfasst bei einem Ausfall das gesamte Primärvolumen.
• Monitor:Sonde oder Sensor meldet Ansammlung im Zwischenraum.

Hauptmerkmale, Komponenten und Typen

Doppelwandige Tanks unterscheiden sich durch Innenmaterial und Überwachungsmethode. Glass-Fused-to-Steel (GFS) bietet einen inerten Primärstoff für aggressive Chemikalien; ein Primärteil aus Stahl mit einer sekundären Stahlwand eignet sich für mildere Beanspruchungen; und flexible oder betonierte Außenwände dienen der festen Installation. Die Überwachung erfolgt durch Vakuum, Druck oder intrusive Sonde.

• Innenmaterial:GFS-Email, epoxidbeschichteter Stahl oder PE/FRP-Auskleidung.
• Überwachung:Vakuum-, Druck- oder Punktleckdetektor im Zwischenraum.
• Dach:Feste oder geodätische Kuppel, versiegelt, um den Zwischenraum trocken zu halten.
• Gestaltungsgrundlage:Sekundär muss 100 % des Primärvolumens aufnehmen.

Anwendungen und Betriebsbedingungen

Doppelwandige Chemikalienlagertanks schützen Standorte, an denen Säuren, Laugen, Lösungsmittel und Prozessreagenzien gelagert werden, insbesondere wenn der Tank über anfälligem Boden oder innerhalb einer regulierten Anlage steht. Sie kommen häufig in Chemieanlagen zur Wasseraufbereitung, in Galvanikanlagen und in Massenlandwirtschaftsdepots vor, wo eine einzige Verschüttung eine große Strafe nach sich zieht.

• Wasseraufbereitung:Alaun-, Eisenchlorid- und Natriumhypochlorit-Seitentanks.
• Industrie:Säure- und Laugen-Tagestanks in der Nähe von Prozesslinien.
• Landwirtschaft:Großlagerung von Düngemitteln und Hilfsstoffen.
• Standort:Über empfindlichen Böden oder innerhalb der Genehmigungsgrenzen.

Technische Überlegungen

Die Spezifikation beginnt mit der Liste der chemischen Kompatibilität und legt dann das Sekundärvolumen auf 100 % des Primärvolumens und die Zwischenraumbreite für Zugang und Überwachung auf 50–150 mm fest. Die Primärbeschichtung wird für das Reagenz ausgewählt; Bei aggressiven Säuren übertrifft ein bei 820–930 °C geschmolzener Glass-Fused-to-Steel (GFS)-Email die Farbe. Die Leckerkennung ist mit Alarm und Abschaltung verbunden.

• Kompatibilität:Passen Sie den Schmelz oder Liner an das Reagenz und seine Konzentration an.
• Eindämmung:Sekundär für 100 % des Primärvolumens ausgelegt.
• Erkennung:Zwischenraumsonde oder Vakuumwächter mit Alarmausgang.
• Standards:AWWA D103-09-Granate mit Anwendung lokaler Eindämmungsregeln.

Vorteile und Einschränkungen

Die Doppelwand verwandelt eine katastrophale Freisetzung in ein überwachtes, eingedämmtes Ereignis und erfüllt in der Regel die Genehmigung in einer Struktur. Eine Einschränkung sind Kosten und Gewicht: Zwei Wände, ein überwachter Zwischenraum und eine höhere Fundamentlast erhöhen die Kapital- und Zivilkosten, daher sollte die Wahl anhand des tatsächlichen Leckagerisikos und des gesetzlichen Schwellenwerts bestätigt und nicht angenommen werden.

• Vorteil:Das Leck wird eingedämmt und erkannt, nicht freigegeben.
• Vorteil:Erfüllt häufig direkt die sekundären Eindämmungsregeln.
• Einschränkung:Höhere Kapital- und Fundamentlast als Einzelwand.
• Einschränkung:Um zuverlässig zu bleiben, müssen die Zwischenräume trocken gehalten und gewartet werden.

Designparameter

Die folgenden Werte definieren einen verteidigungsfähigen doppelwandigen Chemikalientank. Sie lassen den Planer Kapazität, Eindämmung und Überwachung vor der Herstellung bestätigen und geben dem Versicherer den Beweis, dass ein Verstoß erkannt und nicht übersehen wird.

Vergleichs- und Auswahlleitfaden

Im Vergleich zu einem einwandigen Tank und einem Betonwall sorgt die Doppelwand dafür, dass die Eindämmung fest mit dem Behälter verbunden bleibt und die Überwachung vereinfacht wird. Verwenden Sie den Tisch, um die Doppelwand gegen eine ausgekleidete Einzelwand abzuwägen und einen gebündelten Ansatz für Ihr Reagenz und Ihren Standort zu erhalten.

Best Practices: So wählen Sie aus

Geben Sie das Sekundärvolumen auf 100 % des Primärvolumens an, benennen Sie die Überwachungsmethode und verlangen Sie einen Beschichtungsnachweis für das Reagenz. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) stellt die Kompatibilitätserklärung, den Urlaubstestbericht und die Details zur Zwischenraumüberwachung bereit, damit der Tank sowohl den Prozess als auch die Genehmigung erfüllt.

• Erfordern:Sekundär für 100 % des Primärvolumens ausgelegt.
• Angeben:Vakuum- oder Sondenleckerkennung mit Alarm.
• Verifizieren:Emaille-DFT 0,25–0,40 mm und Urlaubstest bei 1500 V.
• Bestätigen:Die Reagenzienkonzentration liegt im Bereich der Beschichtung.

Ein doppelwandiger Chemikalienlagertank ist der Unterschied zwischen einem eingedämmten, alarmierenden Ereignis und einer meldepflichtigen Freisetzung. Stellen Sie die Sekundärseite auf 100 % der Primärseite ein, überwachen Sie den Zwischenraum und vergleichen Sie die Beschichtung mit dem tatsächlichen Reagenz, und der Tank wird den Regler erfüllen und den Standort jahrzehntelang schützen.

Häufig gestellte Fragen (FAQ)

Was ist der Zweck eines doppelwandigen Chemikalientanks?

Die Außenwand sorgt für eine sekundäre Eindämmung und der überwachte Zwischenraum fängt jedes Leck an der Primärwand auf, sodass ein Durchbruch erkannt und eingedämmt wird, anstatt in den Boden oder das Grundwasser zu gelangen.

Wie wird ein Leck im Zwischenraum erkannt?

Durch Vakuumhaltung, durch Druckänderung oder durch eine Grenzstandsonde im Ringraum; Das Signal ist mit einem Alarm und, sofern angegeben, mit einer automatischen Abschaltung verbunden.

Kann ein Glas-Stahl-Tank doppelwandig sein?

Ja. Eine GFS-Innenwand bietet eine inerte Oberfläche für aggressive Reagenzien, umgeben von einer sekundären Stahlwand mit einem überwachten Zwischenraum von 50–150 mm.

Welches Fassungsvermögen kann ein doppelwandiger Tank erreichen?

Doppelwandkonstruktionen umfassen in der Regel 10–5.000 m3 pro Schiff; Größere Massenmengen werden mit mehreren Tanks oder einer gebündelten einwandigen Konstruktion abgedeckt.

Muss die Sekundärwand das volle Volumen aufnehmen?

Ja, die sekundäre Eindämmung ist normalerweise für 100 % des primären Volumens ausgelegt, sodass ein vollständiger Ausfall der Innenwand vollständig erfasst wird.

Welche Norm gilt für die Schale?

Der verschraubte Rohbau folgt AWWA D103-09, wobei für den Zwischenraum und das Fundament zusätzlich örtliche Vorschriften zur sekundären Eindämmung gelten.
