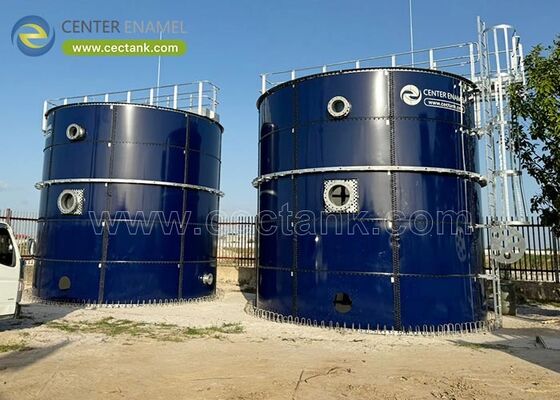

Entwurf eines 50.000 m³ Fermentertanks für große Biogasanlagen

Ein 50.000 m³ Fermentertank ist ein Anaerobreaktor im Versorgungsmaßstab, der organische Abfälle behandelt und Biogas mit 55-65 % Methan für Netz- oder Prozessenergie gewinnt. Bei dieser Größe entscheiden strukturelle und prozesstechnische Reserven über die Zuverlässigkeit. Ein von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) entwickelter Glas-Email-Stahl (GFS)-Fermenter dieses Ausmaßes ist nach AWWA D103-09 und ISO 28765 mit einer auf Fehlstellen geprüften Emaille-Hülle berechnet.

Was ist ein 50.000 m³ Fermentertank

Ein 50.000 m³ Fermentertank ist ein abgedichteter Anaerobreaktor, der bei 35-38 °C etwa 50.000 Kubikmeter Inhalt aufnimmt, während Mikroben organische Stoffe in Biogas umwandeln. In der Glas-Email-Stahl (GFS)-Ausführung besteht die Hülle aus verschraubten Emaille-Paneelen, die bei 820-930 °C verschmolzen werden, was ein inertes Inneres ergibt, das dem sauren Gärrest über eine Lebensdauer von 30-50 Jahren widersteht. Das Volumen ordnet ihn fest dem Biogasbetrieb im Versorgungsmaßstab zu.

• Volumen: ca. 50.000 m³.
• Temperatur: 35-38 °C mesophil.
• Gas: 55-65 % Methan.
• Hülle: verschraubte Emaille GFS.

Schlüsselmerkmale, Komponenten und Typen

Bei 50.000 m³ ist der Tank typischerweise ein CSTR mit Vollmischung oder ein zweistufiges System, das die Versäuerung von der Methanogenese trennt. Die Hülle besteht aus einer 0,25-0,40 mm starken, auf Fehlstellen geprüften Emaille bei 1500 V, Schrauben der Güteklasse 8.8 und einem gasdichten Dach mit Doppelmembranhalter. Heizungen, Mischer und Entschwefelung sind in die einzelne technische Lieferung integriert.

• CSTR: Vollmischung.
• Zweistufig: Säure plus Methan.
• Hülle: 0,25-0,40 mm, 1500 V.
• Lieferung: Heizung, Mischer, Entschwefelung.

Anwendungen und Betriebsbedingungen

Biogasanlagen im Versorgungsmaßstab, große landwirtschaftliche Betriebe und kommunale Abfallbetriebe nutzen 50.000 m³ Fermenter für Klärschlamm, Gülle und Lebensmittelabfälle. Sie wandeln kontinuierlich große Mengen an Input in Wärme, Strom oder eingespeistes Biomethan um. Da die GFS-Emaille einem pH-Wert von 3-11 widersteht, kann dasselbe Gefäß aggressive Gärreste verarbeiten, die lackierten Stahl innerhalb von Jahren korrodieren würden.

• Nutzer: Versorger, Bauernhöfe, Städte.
• Input: Schlamm, Gülle, Lebensmittel.
• Output: Wärme, Strom, Biomethan.
• pH: Emaille widersteht 3-11.

Technische Überlegungen

Das Design legt die hydraulische Verweilzeit auf 20-40 Tage, die Temperatur auf 35-38 °C und das Biogas auf 55-65 % Methan bei 5-30 mbar fest. Die Mischung verbraucht 5-15 W/m³, um 50.000 m³ Feststoffe gleichmäßig zu halten. Die Hülle ist nach AWWA D103-09 und ISO 28765 berechnet, die Platten sind nach Sa 2.5 gestrahlt und bei 1500 V auf Fehlstellen geprüft, wobei seismische und Windlasten für den Installationsort bestätigt werden.

• Verweilzeit: 20-40 Tage.
• Temperatur: 35-38 °C.
• Mischung: 5-15 W/m³.
• Hülle: Sa 2.5, 1500 V.

Vorteile und Einschränkungen

Ein 50.000 m³ GFS-Fermenter liefert Biogas im Versorgungsmaßstab mit einer korrosionsbeständigen Hülle und schneller verschraubter Montage. Die Einschränkung besteht darin, dass einzelne Tankvolumina nahe 50.000 m³ am praktischen Limit für verschraubte GFS liegen; darüber hinaus werden mehrere Tanks oder geschweißter Stahl verwendet. Diese Grenze ist eine Planungsentscheidung, die gegen den tatsächlichen Spitzen-Input bestätigt wird, und kein Versagen des Materials.

• Vorteil: Versorgungsmaßstab, korrosionsbeständig.
• Vorteil: schnelle verschraubte Montage.
• Einschränkung: nahe am Limit für verschraubte GFS.
• Grenze: Planung mehrerer oder geschweißter Tanks.

Designparameter

Die folgenden Zahlen sind die tragfähigen Werte, die ein Anbieter pro 50.000 m³ Fermenter angeben sollte. Sie ermöglichen es einem Ingenieur, die Hülle, die Beschichtung, die Mischung und das Gassystem zu überprüfen, bevor Stahl für den Biogasbetrieb im Versorgungsmaßstab bestellt wird.

Vergleichs- und Auswahlhilfe

Im Vergleich zu geschweißtem Stahl, Beton und Glasfaser gewinnt ein Glas-Email-Stahl (GFS)-Fermenter im Bereich von 20-60.000 m³ bei Korrosionsbeständigkeit und Montagegeschwindigkeit. Verwenden Sie die Tabelle, um das Material an die Korrosivität des Inputs, die Logistik vor Ort und die erforderliche Lebensdauer im Versorgungsmaßstab anzupassen.

Best Practices: So wählen Sie einen Anbieter aus

Fordern Sie die Berechnung nach ISO 28765, die Fehlerprüfung bei 1500 V und ein vollständiges Inspektionspaket für einen Tank dieser Größe an. Verlangen Sie Referenzen von Fermentern vergleichbaren Volumens und mit vergleichbarem Input. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) stellt Zeichnungen, NDE-Aufzeichnungen und ein Inspektionspaket pro Tank aus, damit das Vermögenswert die Prüfung und Finanzierung besteht.

• Erfordern: ISO 28765 und 1500 V.
• Paket: vollständige Inspektion.
• Referenz: vergleichbares Volumen.
• Prüfung: Zeichnungen plus NDE.

Ein 50.000 m³ Fermenter ist eine strukturelle und prozesstechnische Verpflichtung, kein größerer Tank. Planen Sie die Verweilzeit, die korrosionsbeständige GFS-Hülle und die prüffreundliche Konstruktion gemeinsam, und er liefert zuverlässig 30-50 Jahre lang Biogas.

Häufig gestellte Fragen (FAQ)

Was ist ein 50.000 m³ Fermentertank?

Ein Anaerobreaktor im Versorgungsmaßstab von etwa 50.000 m³, der Biogas mit 55-65 % Methan aus Schlamm, Gülle oder Lebensmittelabfällen zur Energierückgewinnung gewinnt.

Was kann ein einzelner Tank erreichen?

GFS-Schraubtanks erreichen etwa 50.000-60.000 m³; darüber hinaus verwenden Anlagen mehrere Tanks oder geschweißte Stahlkonstruktionen.

Welcher Standard gilt?

Die Hülle ist nach AWWA D103-09 und ISO 28765 ausgelegt, die Anlagensteuerung erfolgt nach ISO 9001 und ISO 45001.

Wie wird die Hülle überprüft?

Die Platten werden nach Sa 2.5 gestrahlt, die Emaille wird bei 820-930 °C zu 0,25-0,40 mm verschmolzen und pro Quadratmeter bei 1500 V auf Fehler geprüft.

Welche Verweilzeit und Temperatur?

Eine hydraulische Verweilzeit von 20-40 Tagen bei einer mesophilen Temperatur von 35-38 °C sorgt für eine stabile Vergärung und eine vorhersagbare Gasausbeute.

Kann es angepasst werden?

Ja. Mischer, Heizung, Gasbehälter, Isolierung und Instrumentierung werden je nach Input und Klima konstruiert, wobei Zeichnungen pro Tank erstellt werden.
