UASB-Tankentwurf: Bau eines Aufströmungs-anaeroben Schlammdeckenreaktors

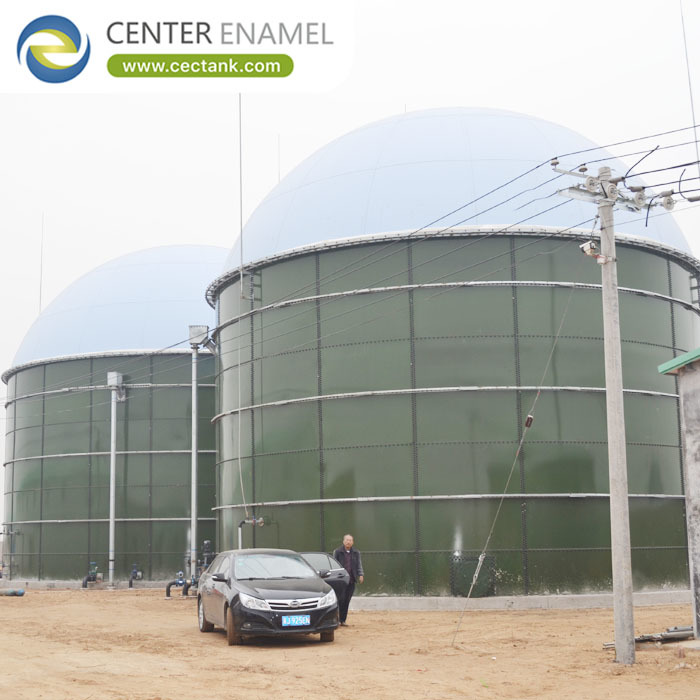

Ein UASB-Tank ist ein anaerober Schlammbettreaktor, der hochfeste Abwässer reinigt, indem es durch eine dichte granulare Schlammbettdecke bei 20-35 °C nach oben geleitet wird.Die Decke wandelt organische Stoffe ohne mechanische Mischung in Biogas von 55-65% Methan umEin von Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) entwickelter UASB-Tank mit Glas-Steel-Fusion (GFS) ist korrosionsbeständig.für die Verwendung in der Herstellung von Schlauchmaschinen, die mit einem Schlauchmotor ausgerüstet sind.

Was ist ein UASB-Tank?

Bei einem UASB-Tank handelt es sich um einen Reaktor, in dem Abwasser an der Unterseite eintritt, durch eine granulare Schlammdecke mit einer Geschwindigkeit von 0,5-1,5 m/h aufsteigt und an der Oberseite unter einem Gas-Feststoff-Separator geklärt ausgeht.Mikroben in der Decke (20-40 g/l) verdauen organische Stoffe anaerobDer Tank selbst ist ein versiegeltes Gefäß, gewöhnlich Glas-Fused-to-Steel (GFS), mit einer hydraulischen Retentionszeit von 6-24 Stunden und einer organischen Belastung von 5-15 kg COD/m3/d.

• Durchfluss:Aufströmung bei 0,5-1,5 m/h.
• Die Decke:20 bis 40 g/l Granulat.
• Gas:55-65% Methan.
• Beförderung:5 bis 15 kg COD/m3/Tag

Wesentliche Merkmale, Bestandteile und Typen

Die UASB-Tanks haben drei Bereiche: eine Zufuhr- und Verteilungshülle, die Schlammbedecke und einen dreiphasigen Trennvorrichtung, der Gas, Schlamm und Wasser trennt.000 m3 als einschraubbare GFS-SchalenZu den Varianten gehören der externe EGSB für höhere Aufströmungsraten und der interne Zirkulationsreaktor für sehr hohe Belastungen, wobei jedoch alle eher auf eine stabile Granulatdecke als auf Mischer angewiesen sind.

• Zonen:Futter, Decke, Trennmittel.
• Schalen:20 bis 60.000 m3 GFS.
• Varianten:EGSB, IC-Reaktor.
• Schlüssel:eine stabile Granulatdecke.

Anwendung und Betriebsbedingungen

Sie behandeln Brauereien, Milchprodukte, Lebensmittel, Zellstoff und kommunale Abwässer, bei denen die COD hoch ist und die Alkalität ausreichend ist.Anlagen wählen UASB, wenn sie einen geringen Energieverbrauch und eine Biogasrückgewinnung ohne elektrische Mischung wünschenDa die GFS-Hülle der säurehaltigen, H2S-reichen Umgebung (pH 6,5-7,5) standhält, übertrifft sie lackiertes Stahl bei Dauerbetrieb und benötigt kein Feldschweißen.

• Futtermittel:Brauerei, Milchprodukte, Lebensmittel, Zellstoff.
• Energie:Niedrig, keine angetriebene Mischung.
• pH-Wert6.5-7.5 Uhr.
• Schal:H2S-resistente GFS.

Technische Erwägungen

Die Konstruktion setzt die Aufströmungsgeschwindigkeit bei 0,5-1,5 m/h, die hydraulische Retention bei 6-24 Stunden und die organische Belastung bei 5-15 kg COD/m3/T bei einer Temperatur von 20-35°C fest.Die GFS-Schale wird nach ISO 28765 und AWWA D103-09 berechnet., die Platten auf Sa 2,5 gesprengt und bei 1500 V auf freiem Boden getestet wurden. Der Dreiphasen-Trennscheider und der Zufuhrkopf müssen so ausgerichtet sein, daß während des Spitzenstroms kein Abwasch der Decke geschieht.

• Geschwindigkeit:00,5-1,5 m/h.
• Aufbewahrung6 bis 24 Stunden.
• Beförderung:5 bis 15 kg COD/m3/Tag
• Schal:Sagen Sie 2.5, 1500 V Prüfung.

Vorteile und Grenzen

Die UASB-Tanker erholen Energie fast ohne Mischleistung und geben einen geringen Fußabdruck für hohe COD.und Strömungs- oder Temperaturschläge können die Granulatdecke auswaschenDiese Grenze muss eingerichtet werden, denn ein UASB ohne stabile Granulate wird einfach zu einem teuren Klärer.

• Vorteil:Energiewiederherstellung, geringer Fußabdruck.
• Vorteil:keine elektrische Mischung.
• Beschränkung:empfindlich für Stoßbelastungen.
• Grenze:Vorbehandlung und Ausgleich.

Konstruktionsparameter

Die nachstehenden Zahlen sind die Tragwerte, die ein Lieferant pro UASB-Tank angeben sollte.und der Separator, bevor Stahl für eine anaerobe Abwasserbehandlung bestellt wird.

Vergleiche und Auswahlführer

Gegen geschweißten Stahl, Beton und Glasfaser gewinnt ein Glass-Fused-to-Steel (GFS) UASB-Tank an Korrosionsbeständigkeit und Baugeschwindigkeit für den Bereich von 20-60.000 m3.Verwenden Sie die Tabelle, um das Material zu passen, um Korrosivität zu füttern, Standortlogistik und erforderliche Lebensdauer.

Best Practices: Wie man einen Anbieter wählt

Bestätigen Sie vor der Größerung die COD, den Alkalitätsgrad und das Sulfat des Futters; stellen Sie eine Ausgleichung zur Absorption von Schocks sicher.Shijiazhuang Zhengzhong Technology Co.., Ltd. (Center Enamel) liefert Zeichnungen, NDE-Aufzeichnungen und Inspektionspakete, damit der Reaktor eine Prüfung bestanden hat und seine Beschichtungsgarantie für 30-50 Jahre hält.

• Bestätigen:Ursache der Todesursache, Alkalität, Sulfat.
• Sie müssen Folgendes bereitstellen:Ausgleichspuffer.
• Erfordern:Prüfung nach ISO 28765 und 1500 V.
• Verpackung:Zeichnungen und NDE-Aufzeichnungen.

Ein UASB-Tank verwandelt hochfeste Abwässer in Biogas, ohne dass dabei fast keine Mischleistung vorhanden ist, jedoch nur, wenn die Granulatdecke geschützt ist.und der 1500-Volt-Prüf zusammen, und der Reaktor wird 30 bis 50 Jahre lang funktionieren.

Häufig gestellte Fragen (FAQ)

Was steht für UASB?

Abwasser steigt durch eine granulare Schlammbedeckung auf, in der Mikroben organische Stoffe ohne mechanische Vermischung in Biogas mit 55-65% Methan umwandeln.

Welche Kapazität kann ein UASB-Tank erreichen?

Ein einzelnes GFS-Geschoss erstreckt sich über 20-60.000 m3; größere Anlagen verfügen über mehrere Tanks. Das Reaktorvolumen wird durch eine hydraulische Retention von 6-24 Stunden festgelegt.

Welcher Standard regelt den Tank?

Die GFS-Hülle ist nach ISO 28765 und AWWA D103-09 konstruiert; die Prozesskonstruktion folgt den lokalen Abwassercodes und der anaeroben Reaktorhydraulik.

Warum GFS für UASB?

Der Emaille widersteht die saure, H2S-reiche Flüssigkeit bei pH 6,5-7.5, ist bei 1500 V frei getestet und benötigt kein Feldschweißen, wodurch der Aufbau verkürzt wird.

Was sind die Hauptbeschränkungen?

Sulfat, Toxine und Strömungs- oder Temperaturschläge können die Granulatdecke auswaschen, daher sind Vorbehandlung und Ausgleich zwingende Konstruktionsschritte.

Kann es angepasst werden?

Ja, der Dreiphasen-Separator, die Zuführung, das Dach und die Instrumente werden pro Zuführung und Standort konstruiert, mit Zeichnungen pro Tank.
