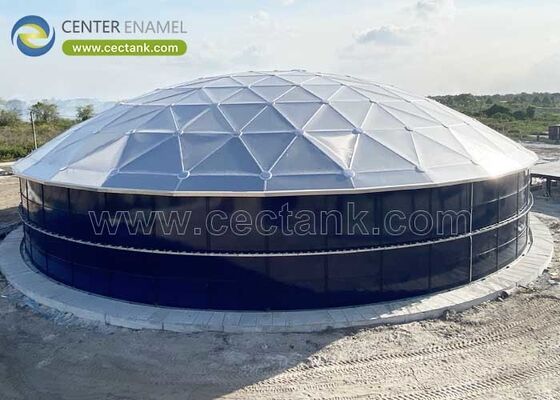

Was sind die drei Arten von Tankdächern?

In der modernen industriellen, kommunalen und petrochemischen Logistik ist die Auswahl der geeigneten Tankeinhausung eine Entscheidung im Wert von mehreren Millionen Dollar, die sich direkt auf den Lebenszyklus, die Betriebssicherheit und das Umweltverträglichkeitsprofil einer Anlage auswirkt. Unter StandardAPI 650Gemäß den geltenden Vorschriften stützt sich die Infrastruktur zur Eindämmung von Flüssigkeiten auf drei zentrale Architekturentwürfe zur Steuerung des hydrostatischen Drucks, des inneren Atmosphärenvolumens und der Emissionen flüchtiger organischer Verbindungen (VOC).

Das Verständnis der Strukturmechanik, Materialauswahl und Dampfeindämmungsdynamik dieser drei primären Dachklassifizierungen ist für technische Beschaffungsteams weltweit von entscheidender Bedeutung.

Festdächer werden dauerhaft auf der Oberschale des Lagertanks befestigt. Sie sind so konstruiert, dass sie die Innenumgebung vollständig vor Fremdkörpern, Wildtieren und Niederschlägen abdichten, was sie ideal für nichtflüchtige Flüssigkeiten, Wasserspeicherung und Abwasseraufbereitungsprozesse macht.

Festdächer lassen sich im Allgemeinen in zwei verschiedene technische Unterkategorien einteilen:

Herkömmliche Dächer aus Kohlenstoffstahl verwenden ein geneigtes Kegeldesign, das im Inneren von einem komplexen Gitter aus vertikalen Säulen, Sparren und Trägern getragen wird. Während Kegeldächer mit großem Durchmesser bei kleineren Durchmessern strukturell sinnvoll sind, üben sie eine enorme Eigenlastbelastung auf das Tankfundament aus. Darüber hinaus bilden die inneren vertikalen Säulen permanente Korrosionsfallen, wo der Flüssigkeitsstand schwankt, was zu einem hohen Wartungsaufwand führt.

Der moderne Standard für feste Dächer ist die selbsttragendeGeodätisches Kuppeldach aus Aluminium (AGDR). Als trianguliertes Raumfachwerk verteilt die Kuppel äußere Eigenlasten, starke Schneeansammlungen und Winddrücke als reine Axialkräfte auf einen umlaufenden Spannring. Dadurch entfallen interne Stützsäulen vollständig.

Um Lastpfade zu optimieren und die Materialstärke zu minimieren, berechnen Statiker den Kugelradius (R) basierend auf dem Tankdurchmesser (D) und der angestrebten Kuppelhöhe (h):

Da Aluminium von Natur aus einen selbstheilenden Oxidfilm bildet, sind diese Dächer völlig immun gegen atmosphärische Korrosion und äußerst beständig gegen aggressive Biogase wie Schwefelwasserstoff (H2S).

Bei hochflüchtigen Erdölprodukten wie Rohöl und Benzin entsteht durch die Lagerung von Flüssigkeiten unter einem festen Dach ein gefährlicher gasförmiger „Freiraum“ (Dampfraum) zwischen der Flüssigkeitsoberfläche und dem Dach. Um diese Explosionsgefahr zu beseitigen und Produktverluste durch Verdunstung zu verhindern, werden Ingenieurteams eingesetztExterne schwimmende Dächer (EFR)in offenen Tankhüllen.

Ein EFR funktioniert vollständig nach dem Auftriebsprinzip von Archimedes, indem er direkt auf der Flüssigkeitsoberfläche schwimmt und sich vertikal mit den Füll- und Entleerungszyklen des Tanks bewegt.

• Pontondächer:Diese Konfiguration nutzt einen durchgehenden Ring geschlossener Mehrkammer-Pontons rund um den Umfang eines eindeckigen Zentrums. Die Pontons bieten eine außergewöhnliche Auftriebsreserve und verhindern ein Absinken des Daches, selbst wenn lokale mechanische Schäden oder kleinere Paneelbrüche auftreten.
• Doppeldecker-Schwimmdächer:Doppeldeck-Konfigurationen sind mit durchgehenden Ober- und Unterdecks ausgestattet, die durch strukturelle Trennwände getrennt sind, und bieten eine hervorragende Wärmeisolationsbarriere. Dies minimiert die Absorption von Sonnenwärme und hält leicht flüchtige Flüssigkeiten unter ihrem Siedepunkt.
• Die Wetterschwachstelle:Da EFR-Tanks zum Himmel hin offen sind, benötigen sie flexible, gegliederte zentrale Dachentwässerungsnetze, um Regenwasser abzuleiten. Starke Schneeverwehungen oder verstopfte Abflussleitungen können übermäßiges Gewicht auf der Terrasse ansammeln und ein ständiges Betriebsrisiko durch ein kippendes oder eingesunkenes Dach darstellen.

Der absolute Höhepunkt der modernen Dampfkontrolle und des Umweltschutzes ist dieInternes schwimmendes Dach (IFR). Diese Konfiguration vereint die entscheidenden Vorteile von Festdächern und schwimmenden Decks durch die Platzierung einer schwimmenden Abdeckung mit hohem Auftrieb und geringem Gewichtinnenein Tank, der durch ein festes Dach (typischerweise eine geodätische Kuppel aus Aluminium) dauerhaft abgedichtet ist.

Durch die Abschirmung des schwimmenden Decks vor Wind, Regen und Schnee eliminiert die Anlage die strukturellen Risiken, die mit externen Wetterschwankungen verbunden sind.

• Vollkontakt-Wabendecks:Die aus Strukturaluminium oder Edelstahl gefertigten Vollkontaktplatten liegen vollständig auf der Flüssigkeitsoberfläche auf. Dieses Design eliminiert mathematisch alle lokalisierten Dampftaschen unter dem Deck und erreicht bis zu a90 % bis 98 % Reduzierung der VOC-Emissionen.
• Skin-and-Ponton-Aluminium-IFRs:Bestehend aus einem leichten Aluminiumrahmen, der mit dünnen Legierungsplatten verkleidet ist und von einer Reihe von Rohrpontons mit hohem Auftrieb getragen wird. Diese Systeme sind hochmodular und können systematisch Stück für Stück durch Standard-Tankschachtschächte installiert werden, was sie zur ersten Wahl für die Nachrüstung bestehender Festdach-Infrastrukturen macht.

Um die Bewertung der Investitionsausgaben (CapEx) im Vergleich zur langfristigen Betriebseffizienz (OpEx) zu erleichtern, werden in der folgenden technischen Matrix die Kompromisse für alle drei primären Dachtypen beschrieben:

Wie hält ein schwimmendes Dach die Abdichtung gegenüber einer Tankwand aufrecht, die nicht perfekt rund ist?

Schwimmende Dächer (sowohl EFRs als auch IFRs) sind mit einem flexiblen mechanischen Randdichtungssystem ausgestattet, das die Lücke zwischen dem beweglichen Deck und der stationären Stahlhülle überbrückt. EinhaltungAPI 650 Anhang C & HDiese Baugruppen nutzen ein Doppeldichtungsdesign: eine primäre mechanische Schuh- oder Schaumstoffdichtung, die einen konstanten federbelasteten Druck gegen die Tankwand aufrechterhält, und eine sekundäre Elastomer-Abstreiferdichtung, die restliche austretende Dämpfe auffängt.

Kann ein bestehender Festdachtank mit einem innenliegenden Schwimmdach nachgerüstet werden?

Ja. Leichte IFR-Bausätze mit Außenhaut und Ponton aus Aluminium wurden speziell für die modulare, funkenfreie Installation entwickelt. Die Komponenten sind vorgefertigt und lassen sich problemlos durch Standard-API-Schächte führen, sodass die Installationsteams das System direkt am Tankboden zusammenschrauben können, ohne dass strukturelle Änderungen an der vorhandenen Hülle oder dem Dach erforderlich sind.

Welche Rolle spielen Nebenschlusskabel bei Schwimmdachsystemen?

Da die bewegte Flüssigkeit und das verschiebbare Dachdeck enorme statische elektrische Aufladungen erzeugen können, werden Schwimmdächer mit hochfestem Edelstahl ausgestattetNebenschlusskabel. Diese Kabel sorgen für eine kontinuierliche, niederohmige elektrische Erdungsverbindung zwischen dem Schwimmdach und dem Tankmantel, wodurch Funkengefahren vermieden werden und die Anlage vor thermischer Entzündung durch Blitzschlag geschützt wird.
