Interne schwimmende Dächer (IFR): Der technische Leitfaden 2026

In der modernen Petrochemie- und Energiespeicherindustrie sind der Umgang mit flüchtigen organischen Verbindungen (VOCs) und die Gewährleistung der Betriebssicherheit von größter Bedeutung. DerInternes schwimmendes Dach (IFR)hat sich zur branchenüblichen Lösung zur Minimierung von Verdunstungsverlusten in Festdach-Lagertanks entwickelt. Durch die Schaffung einer physikalischen Barriere, die mit dem Flüssigkeitsspiegel steigt und fällt, unterdrückt der IFR wirksam die Dampfbildung und stellt die Einhaltung der Umweltvorschriften sicher.

Dieser Leitfaden bietet einen umfassenden technischen Überblick über das IFR-Design, die Funktionalität und die strategischen Vorteile, die sie für das Infrastrukturmanagement im Jahr 2026 bieten.

Ein Internal Floating Roof (IFR) funktioniert nach dem Prinzip des direkten Kontakts. Im Gegensatz zu einem Standardtank mit festem Dach, der einen großen „Dampfraum“ (Freiraum) zwischen der Flüssigkeit und dem Dach lässt, wodurch sich Dämpfe ansammeln können, sitzt ein IFR direkt auf der Flüssigkeitsoberfläche.

• Auftriebsgesteuerter Betrieb:Wenn der Flüssigkeitsspiegel im Tank steigt oder fällt, bewegt sich das Schwimmdach mit. Es funktioniert wie ein künstliches Floß, das keine externen Energiequellen benötigt und ausschließlich durch den Auftrieb seiner Strukturpontons gesteuert wird.
• Beseitigung von Dampfräumen:Durch die Aufrechterhaltung eines nahezu kontinuierlichen Kontakts mit der Flüssigkeitsoberfläche verhindert das Dach, dass die Flüssigkeit in einen gasförmigen Zustand verdampft, was die Hauptursache für „Arbeitsverluste“ in Lagertanks ist.
• Integrität der Felgendichtung:Da zwischen der Kante des Schwimmdachs und der Tankhülle ein kleiner Spalt besteht, ist eine hohe Leistung gewährleistetFelgendichtungssystemist installiert. Diese Dichtung überbrückt den Spalt, verhindert das Entweichen von Dampf und ermöglicht gleichzeitig ein reibungsloses Gleiten des Daches entlang der Tankwand.

Technische Manager und Anlagenbetreiber priorisieren IFRs wegen ihrer messbaren Auswirkung auf das Endergebnis und den ökologischen Fußabdruck:

• Reduzierung der VOC-Emissionen:Studien zeigen, dass IFRs Verdunstungsverluste um reduzieren könnenbis zu 95–98 %Im Vergleich zu herkömmlichen Festdachkonstruktionen sind sie für die Einhaltung strenger Luftqualitäts- und Umweltvorschriften unerlässlich.

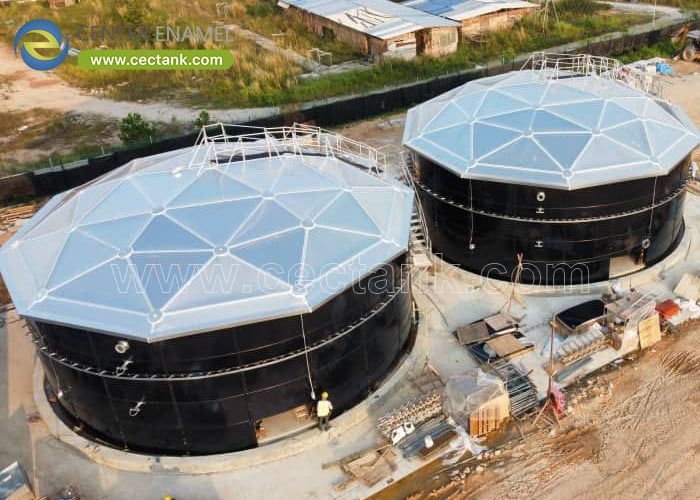

• Umweltschutz:Durch die Unterbringung des schwimmenden Dachs in einem permanenten festen Dach (wie einer geodätischen Aluminiumkuppel) ist das Deck vor Regen, Schnee und Wind geschützt. Dadurch entfällt der Bedarf an komplexen, wartungsintensiven Dachabläufen, die bei Konstruktionen für externe schwimmende Dächer (EFR) erforderlich sind.
• Sicherheit und Brandschutz:Der IFR eliminiert das explosive Dampf-Luft-Gemisch im Tankkopfraum und reduziert so die Entzündungsgefahr deutlich.
• Betriebseinsparungen:Weniger Verdunstung bedeutet, dass weniger Produkte in die Atmosphäre gelangen, wodurch der Wert des Lagerbestands geschützt wird, insbesondere bei der Lagerung hochwertiger raffinierter Produkte wie Kerosin oder chemischer Lösungsmittel.

Bei der Auswahl der richtigen Lagerkonfiguration ist es wichtig, zwischen den beiden primären Schwimmdachtypen zu unterscheiden.

Der Bau und die Wartung von IFRs unterliegen insbesondere internationalen StandardsAPI 650 (Anhang H). Compliance stellt sicher, dass:

• Dichtungsspaltstandards:Bei der Konstruktion müssen bestimmte Spalttoleranzen zwischen der Dichtung und dem Tankmantel eingehalten werden, um diffuse Emissionen zu verhindern.
• Strukturelle Integrität:Das Dach muss sein Eigengewicht, potenzielle Schneelasten (wenn das feste Dach durchbrochen wird) und lokale Betriebslasten tragen, ohne seine Auftriebsstabilität zu beeinträchtigen.
• Statische Kontrolle:Alle IFR-Systeme müssen Erdungsshunts enthalten, um die elektrische Kontinuität zwischen dem Dach und dem Tankmantel aufrechtzuerhalten und den Aufbau statischer Elektrizität zu verhindern.

F: Kann ich einen vorhandenen Festdachtank mit einem IFR nachrüsten?

A:Ja. Nachrüstung ist eine weit verbreitete Praxis. Modulare IFR-Bausätze – oft mit leichten Aluminiumpontons – sind so konzipiert, dass sie durch Standard-Tankschächte geführt und im Inneren zusammengebaut werden können, normalerweise ohne „Heißarbeit“ (Schweißen) zu erfordern.

F: Benötigt ein IFR einen zentralen Abfluss?

A:Im Allgemeinen nein. Da ein IFR durch ein festes Außendach (normalerweise eine geodätische Kuppel) geschützt ist, ist er vor Niederschlägen geschützt, sodass keine komplexen, gelenkigen Entwässerungssysteme erforderlich sind, die für Tanks mit externem Schwimmdach erforderlich sind.

F: Wie lang ist die Lebensdauer eines IFR?

A:Bei ordnungsgemäßer Wartung und regelmäßiger Inspektion der Felgendichtungen und Pontons können moderne Aluminium-IFRs eine Betriebszeit von über 20–30 Jahren bieten.

Die Auswahl der richtigen IFR-Technologie ist eine wichtige Infrastrukturentscheidung. Unabhängig davon, ob Sie einen Neubau oder eine EFR-zu-IFR-Umstellung durchführen, stellen Sie sicher, dass Ihr Engineering-Partner sich an die neuesten Entwicklungen hältAPI 650Standards. Durch die richtige Konstruktion, die regelmäßige Überprüfung der Dichtungsintegrität und die Einhaltung der Herstellerrichtlinien wird sichergestellt, dass Ihre Anlage über Jahrzehnte hinweg ein Höchstmaß an Sicherheit und Umweltkonformität aufrechterhält.

Möchten Sie mehr über die verschiedenen Arten von Felgendichtungen erfahren, die für IFRs erhältlich sind, z. B. mechanische Schuhdichtungen oder Abstreiferdichtungen?
